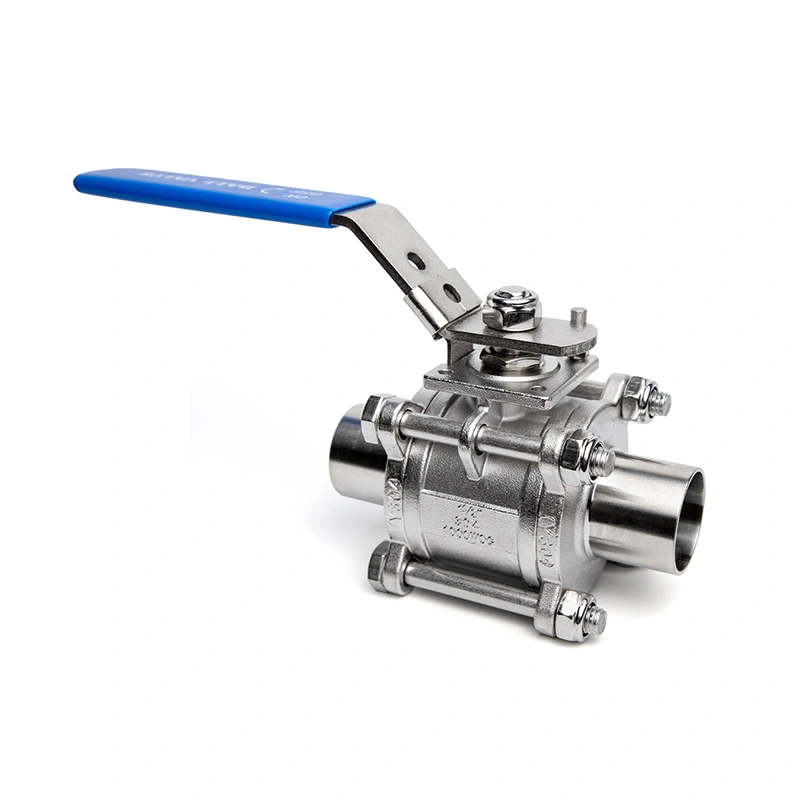

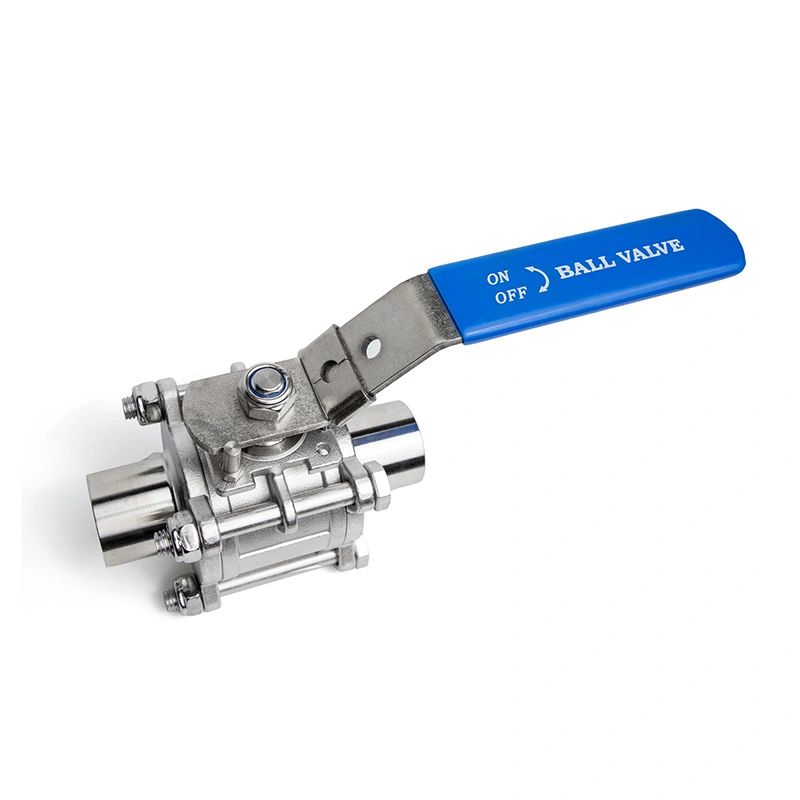

3 Piece Kanthi Encapsulated Butt-gandheng Sanitary Ball Valve

Shangtai 3 Piece Fully Encapsulated Butt-gandheng Sanitary Ball Valve kasedhiya ing 304/316 stainless steel karo butt-weld ends rampung kanggo kira-kira Ra 0,15μm. Segel kanthi encapsulated lan jalur aliran internal sing lancar dirancang kanggo nyuda residu produk lan ndhukung pembersihan CIP / SIP. Dokumentasi ISO 9001 lan CE kasedhiya kanggo konfigurasi sing ditrapake, nggawe katup cocog kanggo sistem pangolahan cairan sing higienis.

Kirim Pitakonan

Deskripsi Produk

Iki 3 Piece Fully Encapsulated Butt-gandheng Sanitary Ball Valve nggunakake butt-weld ends kanggo sambungan permanen kanggo sistem pipa higienis. Ing lumahing njero lan njaba saka ends weld sing machined kanggo roughness lumahing kira-kira Ra 0.15μm, nyediakake lumahing welding Gamelan lan ngurangi wilayah ngendi ampas bisa nglumpukake watara peserta.

Katup kasebut nggunakake segel sing dibungkus kanthi lengkap, kanthi unsur pengedap elastis sing ditutupi ing struktur protèktif sing lancar kanggo mbatesi kesenjangan lan retensi produk. Kasedhiya ing 304 utawa 316 stainless steel, bisa diwenehake karo wacana aliran internal polesan kanggo Processing sanitasi lan CIP / SIP cleaning. Konstruksi telung potongan ngidini akses menyang komponen sealing internal kanggo inspeksi lan panggantos sawise katup wis diisolasi lan depressurized.

Dimensi Utama

Ukuran	1/4" - 6"
Kelas Tekanan	CL150
Sanitary weld ends	EN10357(DIN11850) / ISO1127
Tekanan Maks	285PSI
Desain lan standar manufaktur	ASME B16.34
Testing lan pengawasan	API598
Rating Tekanan-Suhu	ASME B16.34
Range Suhu	-25 ℃ ~ 150 ℃
Bahan awak	ASTM A351 CF8M(316)
Bahan Ball	ASTM A182 F316
Bahan Stem	ASTM A182 F316
Material Kursi	RPTFE(PTFE+15%fv)
Pilihan	Bahan liyane kasedhiya ing panyuwunan.

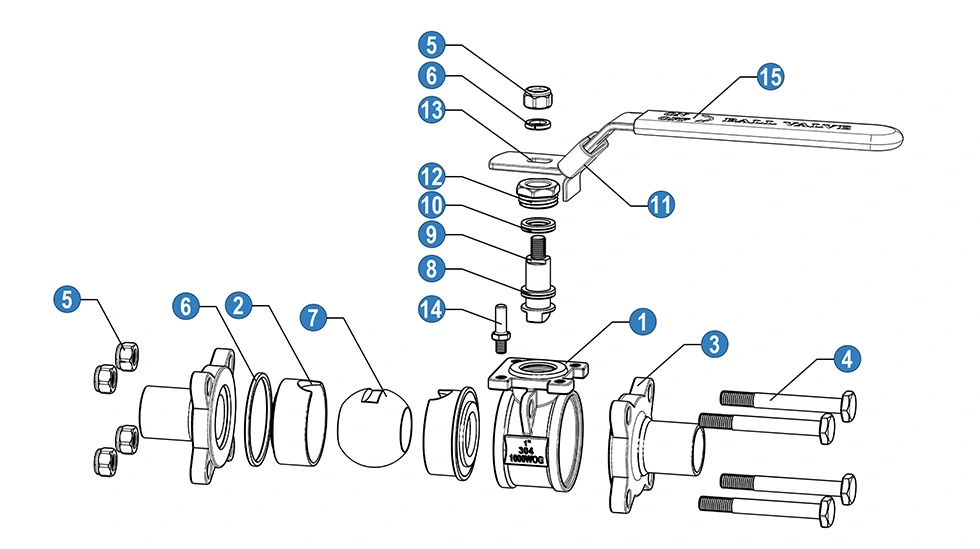

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

Ora	jeneng	*Bahan (N/B)**
1	awak	SS 316	SS 304
2	Kursi Ball	PTFE	PTFE
3	Cap	SS 316	SS 304
4	Bolt	SS 304	SS 304
5	Nut	SS 304	SS 304
6	Spring Washer	SS 304	SS 304
7	bal	SS 316	SS 304
8	Ring gesekan	PTFE	PTFE
9	Batang	SS 316	SS 304
10	Stem packing	PTFE	PTFE
11	Ngunci Piranti	SS 304	SS 304
12	Kelenjar	SS 316	SS 304
13	nangani	SS	SS
14	Stop Pin	SS 201	SS 201
15	Handle Lengan	PVC	PVC

· N: Utas rampung miturut ANSl B 2.1 NPT
· B: Utas rampung miturut BS21 BSP

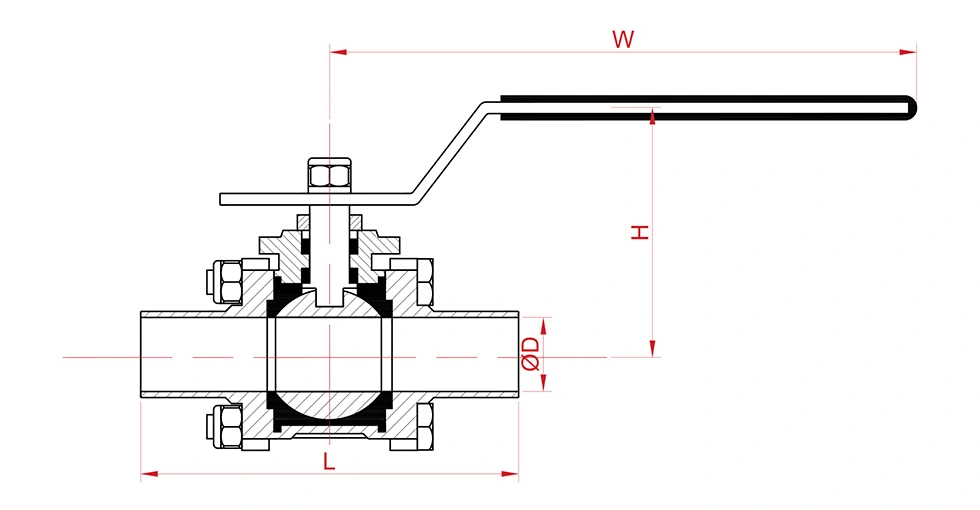

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

Ukuran Umum

Ukuran	Ukuran (mm)				Bobot (kg)
Ukuran	D	W	H	L (+-2)	Bobot (kg)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

NILAI Kv

Kv (m3/h) = Laju aliran banyu ing meter kubik saben jam sing bakal ngasilake penurunan tekanan 1 b bar ngliwati katup.

Ukuran	Ukuran (mm)				Bobot (kg)
Ukuran	D	W	H	L (+-2)	Bobot (kg)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

Kaluwihan produk

1. Precision-Diuripake Butt-Weld Ends

Loro-lorone njero lan njaba lumahing welding ends sing tliti machined kanggo Ra ≈ 0.15μm, njupuk coaxiality dhuwur lan pas karo saluran pipa sanitasi ing situs, njamin kualitas las sing stabil lan ngilangi risiko sanitasi sing didhelikake ing joints sambungan.

2. Struktur Sealing Full Encapsulated

Desain segel kanthi encapsulated rampung mbungkus inti sealing elastis, mbusak kesenjangan elastomer sing katon lan wilayah retensi cairan. Kanthi efektif nyegah akumulasi medium lan pertumbuhan mikroba, njaga jangka panjang kinerja higienis lan simplifying prosedur reresik.

3. Premium Sanitary-Grade Stainless Steel

Kasedhiya ing 304 lan 316 opsi stainless steel, katup ngirim resistance karat banget lan mechanical kekuwatan. Jalur aliran internal sing dipoles pangilon njamin transfer cairan sing lancar kanthi resistensi minimal, kanthi lengkap tundhuk karo syarat pipa industri sanitasi.

4. 3PC Struktur Split kanggo Maintenance Gampang

Awak pamisah telung potongan ngidini disassembly lengkap lan panggantos segel langsung ing pipa tanpa ngethok kabeh baris, nemen ngurangi downtime sistem lan Mudhunake operasi saben dina lan biaya pangopènan.

FAQ

1. Apa sertifikasi katup bal sanitary iki?

Sistem produksi kita disertifikasi ISO 9001, lan dokumentasi CE kasedhiya kanggo konfigurasi katup bal sanitasi sing ditrapake. Sertifikasi lan dokumentasi sing kasedhiya bisa dikonfirmasi miturut syarat produk lan pesenan tartamtu.

2. Bahan awak apa sing kasedhiya kanggo katup iki?

Pilihan bahan awak standar yaiku 304 stainless steel lan 316 stainless steel. Kelas sing cocog bisa dipilih miturut medium kerja, suhu lan kahanan karat.

3. Carane akurasi mesin saka butt-weld ends?

Permukaan njero lan njaba ujung las-las dimesin nganti kekasaran permukaan kira-kira Ra 0.15μm. Iki nyedhiyakake permukaan welding sing lancar lan ndhukung sambungan sing tepat karo pipa sanitasi sing kompatibel.

4. Apa sing fitur utama 3 Piece Fully encapsulated Butt-gandheng Sanitary Ball Valve?

Katup nggabungke butt-weld ends, kebak encapsulated segel lan 304 utawa 316 construction stainless steel. Konfigurasi internal sing lancar cocog kanggo sistem pangolahan sanitasi sing mbutuhake reresik CIP utawa SIP.

5. Apa kita bisa ngunjungi pabrik sampeyan kanggo inspeksi ing situs?

ya wis. Pabrik kasebut dumunung ing Wenzhou, Zhejiang, China, kira-kira 10 menit kanthi mobil saka Bandara Wenzhou. Kunjungan pabrik bisa diatur luwih dhisik, kanthi dhukungan resepsi sing diwenehake miturut jadwal kunjungan.
