Produsen Katup Ball Tiga Cara Profesional China

ShanghaiKatup Bola Tiga Arah dirancang kanggo sistem pipa industri sing mbutuhake ngoper aliran, ngalihake, utawa nggabungake ing awak katup siji. Kanthi telung bandar lan pola aliran L-port utawa T-port sing bisa dipilih, bisa ngarahake media ing antarane jalur pipa sing beda nalika mbantu nyederhanakake pengaturan pipa.

Katup iki cocog kanggo perawatan banyu, pangolahan kimia, HVAC, panganan lan omben-omben, udara tekan, transfer bahan bakar, lan penanganan cairan industri umum. Shangtai nyedhiyakake macem-macem jinis sambungan, bahan, opsi sealing, lan cara operasi miturut konfigurasi medium, tekanan, suhu, lan pipa sing dibutuhake. Kanggo konstruksi tutup bal liyane, deleng kitakisaran produk katup bola.

Pola Aliran L-Port lan T-Port

Konfigurasi bal internal nemtokake cara telung bandar disambungake ing posisi nangani beda. L-port lan T-port designs ora diijolke amarga padha nyedhiyani kombinasi path aliran beda.

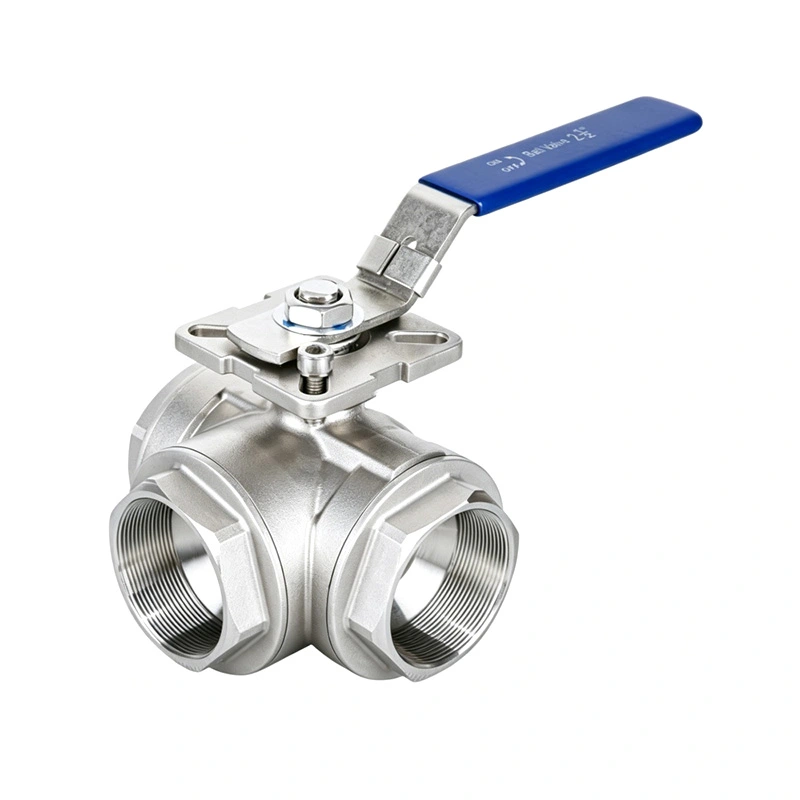

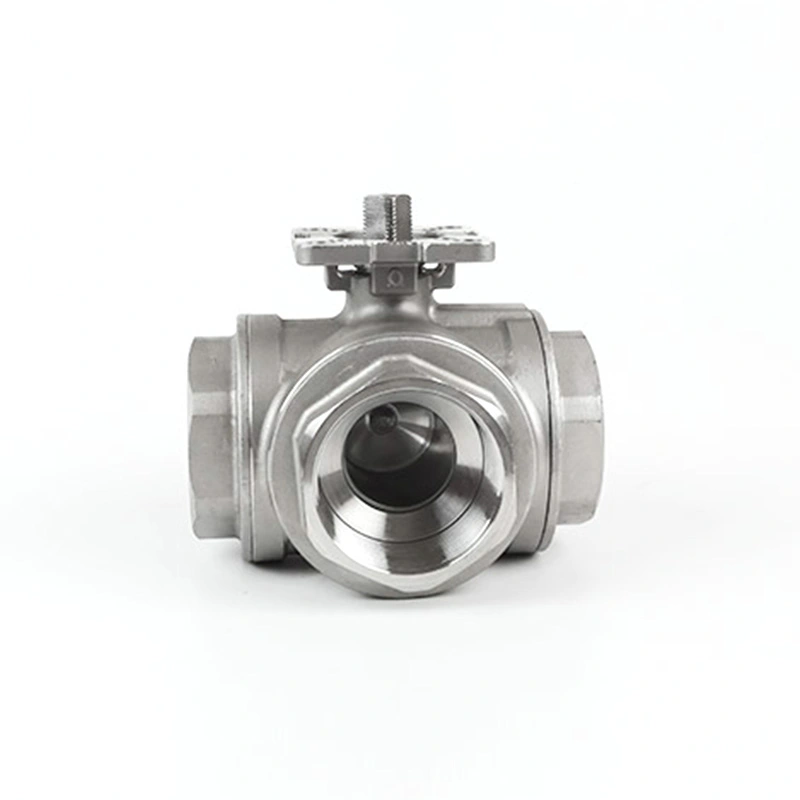

Konfigurasi L-Port Tiga Cara

Pengaturan L-port biasane digunakake nalika katup kudu ngalih aliran ing antarane rong jalur sing kasedhiya. Gumantung ing desain werni tartamtu, bisa ngarahake medium saka siji welingan menyang salah siji saka loro stopkontak, utawa ngalih ing antarane loro arah aliran.

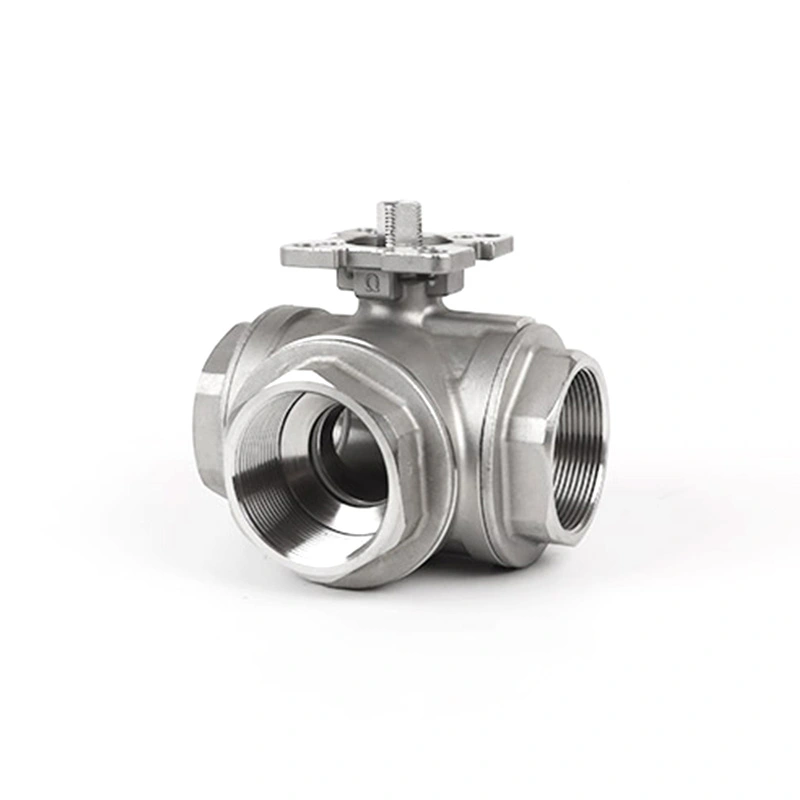

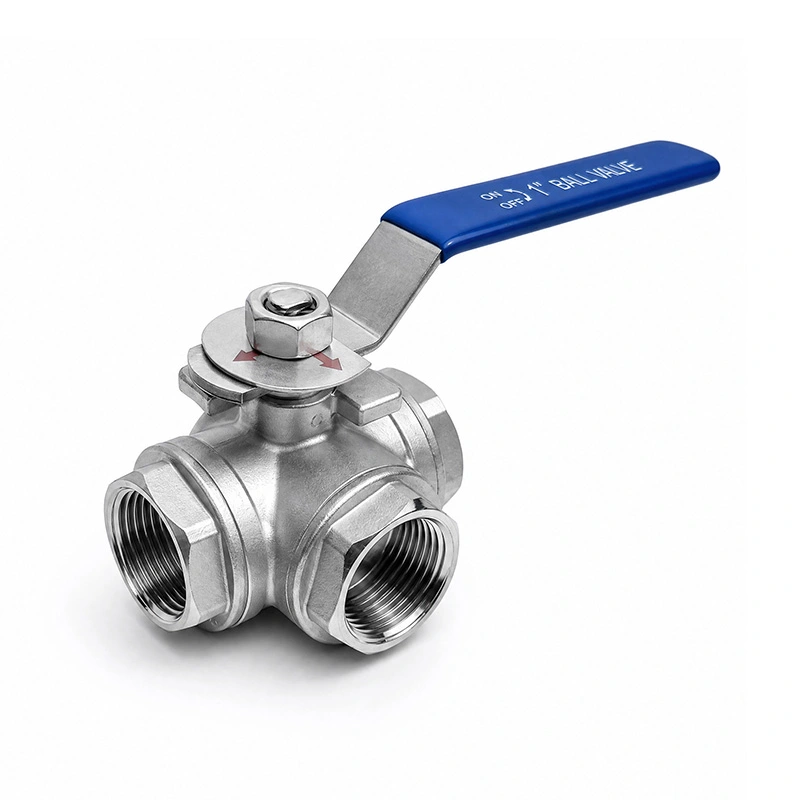

Konfigurasi T-Port Tiga Cara

A noto T-port menehi kombinasi path aliran tambahan lan bisa digunakake kanggo aplikasi nglibatno pangalihan utawa nggabungke aliran. Path kasedhiya nyata gumantung ing geometri werni internal lan posisi nangani, supaya urutan operasi dibutuhake kudu dikonfirmasi sadurunge produksi.

Aliran Ngalih, Ngalihake lan Nggabungke

Ora kaya katup bal rong port standar sing digunakake utamane kanggo isolasi on / off, konfigurasi telung arah ngidini katup ngatur aliran ing antarane pirang-pirang jalur pipa. Gumantung saka pola port, bisa digunakake kanggo ngalih ing antarane garis, ngalihake medium menyang peralatan sing beda, utawa nggabungake stream sing kompatibel.

Iki bisa nyuda jumlah klep individu sing dibutuhake ing susunan pipa tartamtu lan bisa nyederhanakake tata letak peralatan. Konfigurasi tutup kudu tansah dipilih miturut syarat aliran proses nyata tinimbang mung ukuran pipa.

Pilihan Sambungan kanggo Sistem Pipa Beda

Shanghai bisa nyedhiyakake konfigurasi sambungan pungkasan sing beda-beda miturut standar pipa lan syarat instalasi. Opsi sing kasedhiya bisa uga kalebu sambungan threaded, flanged, socket-weld, lan butt-weld, gumantung saka desain lan spesifikasi katup.

Pilihan sambungan kudu nimbang ukuran pipa nominal, rating tekanan, cara instalasi, peralatan lingkungan, lan standar proyek sing ditrapake. Nalika ngganti katup sing ana, nyedhiyakake spesifikasi sambungan asli utawa gambar bisa mbantu konfirmasi kompatibilitas.

Bahan lan Seleksi Sealing

Pilihan awak lan bahan internal kudu adhedhasar medium kerja, tekanan, suhu, lan kondisi korosi. Komponen bal, batang, kursi, lan sealing uga kudu kompatibel karo medium layanan lan lingkungan operasi.

Bahan sealing umum bisa uga kalebu PTFE, PTFE sing dikuatake, lan bahan khusus aplikasi liyane. Konfigurasi sealing sing cocog gumantung saka kisaran suhu sing nyata, kompatibilitas kimia, kahanan tekanan, lan kinerja layanan sing dibutuhake.

Operasi Manual lan Otomatis

Konfigurasi telung arah bisa dioperasikake kanthi manual utawa digabungake karo aktuator nalika ngoper aliran remot utawa otomatis dibutuhake. Gagang manual cocok kanggo operasi lokal, dene aktuator pneumatik lan listrik bisa dianggep kanggo sistem proses otomatis.

Kanggo aplikasi sing diaktifake, mode kontrol sing dibutuhake, urutan operasi, jinis aktuator, sumber daya utawa pasokan udara, lan syarat sing ora aman kudu dikonfirmasi sadurunge produksi. Aktuator uga kudu dicocogake kanthi bener karo torsi katup lan kondisi operasi.

Aplikasi Produk

Ngalih aliran telung port migunani ing sistem ing ngendi siji pipa kudu nyambungake karo jalur proses utawa peralatan sing beda. Aplikasi umum kalebu sistem perawatan banyu, jalur sirkulasi HVAC, pangolahan kimia, peralatan panganan lan minuman, sistem udara tekan, transfer bahan bakar, distribusi cairan, lan keperluan industri umum.

Kesesuaian nyata gumantung saka medium, tekanan, suhu, tingkat aliran, kompatibilitas bahan, lan pola switching sing dibutuhake. Kanggo aplikasi sing mbutuhake isolasi rong arah sing prasaja tinimbang pilihan jalur aliran, standar2 Piece Ball Valveutawa3 Piece Ball Valvebisa uga luwih cocok.

Manufaktur lan Inspeksi Kualitas

Shanghai ngatur mesin, perakitan, inspeksi, tes tekanan, lan persiapan pungkasan miturut konfigurasi katup sing ditemtokake. Kanggo produk telung arah, perhatian khusus kudu diwenehake marang pengaturan port, orientasi bal, kinerja sealing, posisi operasi, lan dimensi sambungan.

Syarat teknis khusus proyek bisa dideleng sadurunge produksi, kalebu bahan, rating tekanan, standar sambungan, pola aliran, syarat aktuator, lan dokumentasi sing dibutuhake. Iki mbantu mesthekake yen konfigurasi katup sing diwenehake cocog karo tata letak pipa sing dituju.

Cara Pilih Katup Bola Telung Cara sing Tengen

Pilihan sing akurat diwiwiti kanthi jalur aliran sing dibutuhake tinimbang ukuran katup mung. Sadurunge njaluk kutipan, nyiapake informasi ing ngisor iki yen kasedhiya:

• Ukuran katup lan diameter pipa nominal
• L-port utawa T-port requirement
• Jalur aliran inlet lan outlet sing dibutuhake
• Karakteristik medium lan fluida kerja
• Tekanan kerja lan rating tekanan
• Suhu operasi
• Body lan sealing syarat materi
• Sambungan threaded, flanged, socket-weld, utawa butt-weld
• Operasi manual, pneumatik, utawa listrik
• Tegangan aktuator, pasokan udara, utawa syarat kontrol
• Jumlah sing dibutuhake lan dokumentasi proyek
• Diagram aliran utawa gambar pipa, yen kasedhiya

Yen sampeyan ora yakin apa konfigurasi L-port utawa T-port cocog karo pipa sampeyan,ngirim diagram aliran lan syarat katupmenyang Shanghai. Tim kita bisa mriksa jalur aliran lan paramèter teknis sadurunge kutipan.
