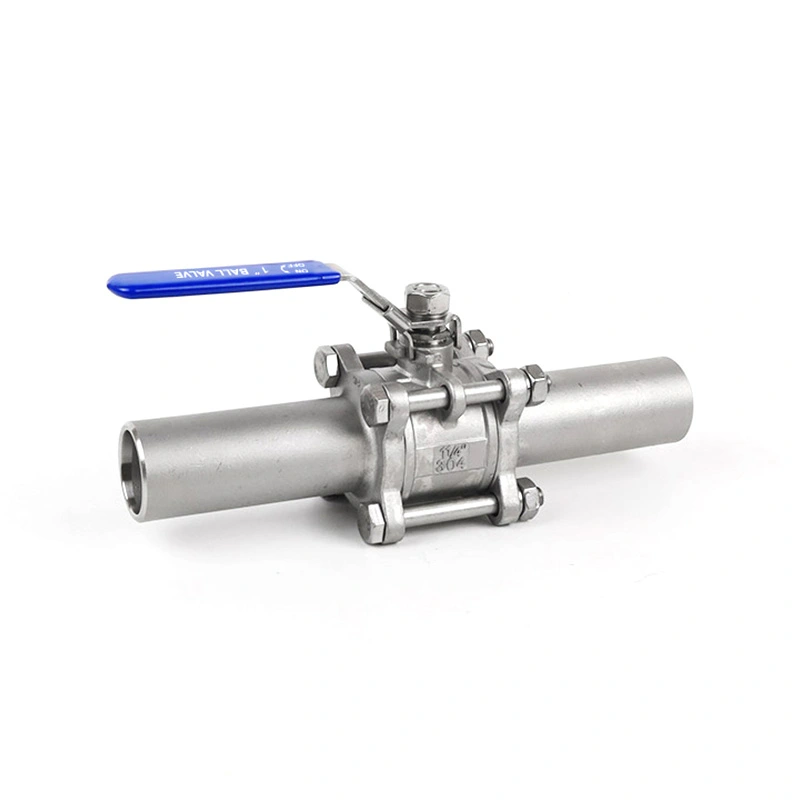

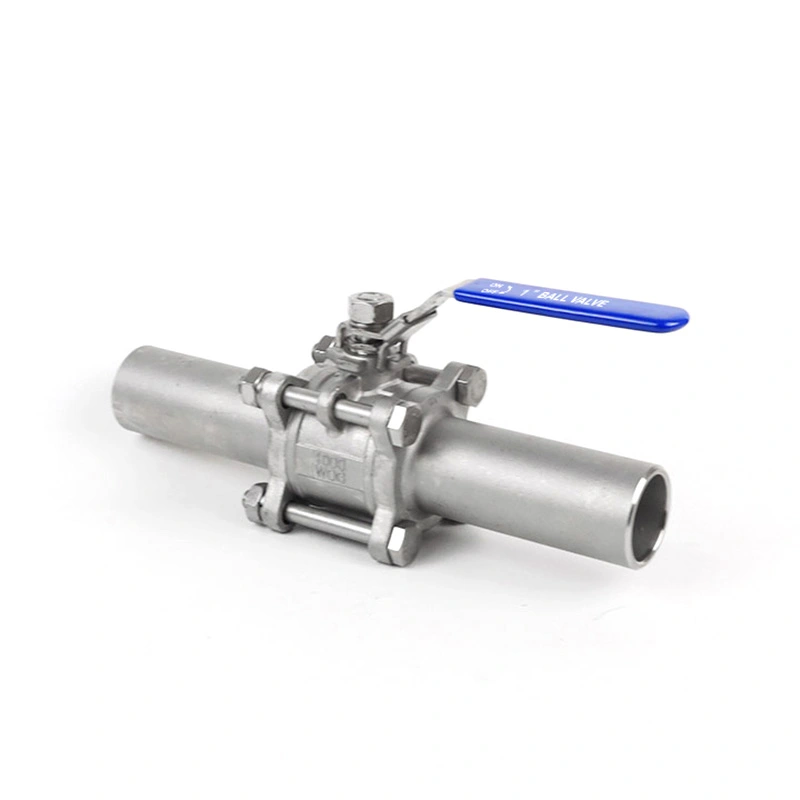

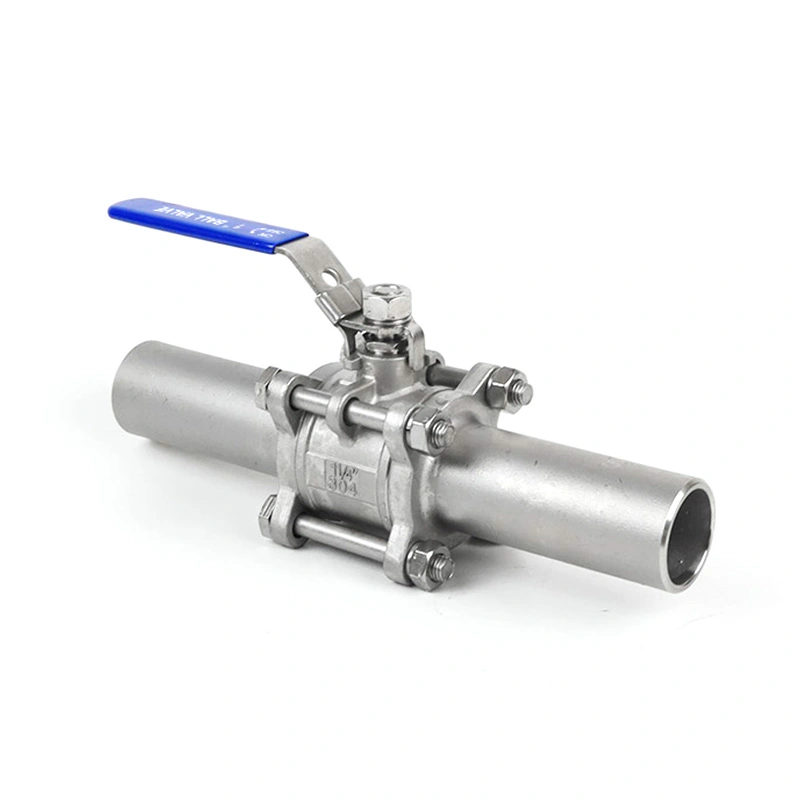

3PC Ball Valve Weld Extended

3PC Ball Valve Weld Extended nggunakake ends butt-weld tambahan kanggo nyedhiyakake dawa welding tambahan ing antarane katup. awak lan pipa. Ends lengkap migunani kanggo pipa terisolasi, instalasi sing dikubur lan tata letak pipa ngendi kadohan welding ekstra dibutuhake. Awak telung Piece uga menehi akses menyang komponen internal kanggo inspeksi lan panggantos sawise pipeline diisolasi.

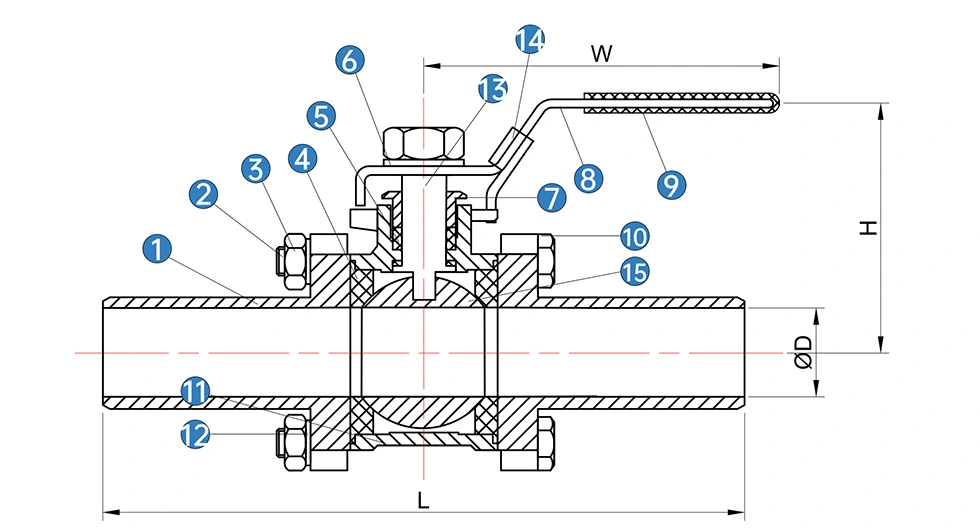

Dimensi Utama

* N: Utas rampung miturut ANSI B 2.1 NPT
* B: Utas rampung miturut BS21 BSP

Fitur produk

1. Extended Butt-Weld Ends

Welding ends lengkap nyedhiyakake papan tambahan kanggo welding pipa lan mbantu supaya kerja las adoh saka utama awak katup. Konfigurasi iki migunani kanggo pipa terisolasi utawa dikubur ing ngendi katup kudu dipanggonke njaba jampel utawa ing lokasi sing bisa diakses.

2. Telu-Piece Construction

Awak pamisah ngidini tutup dibukak kanggo inspeksi lan pangopènan. Kursi, segel lan internal liyane komponen bisa diakses nalika panggantos dibutuhake, ngurangi perlu kanggo ngganti Déwan tutup lengkap.

3. 316 Bahan Stainless Steel

3PC Ball Valve Weld Extended nggunakake ASTM A351 CF8M (316) kanggo awak lan ASTM A182 F316 kanggo bal lan gagang. Kursi standar yaiku RPTFE (PTFE + 15% fv). Kombinasi bahan liyane bisa diwenehake miturut sing dibutuhake kahanan layanan.

4. Sambungan Butt-Weld

Welding ends tindakake syarat ASME B16.25. Sambungan butt-welded nyedhiyakake sambungan permanen ing antarane katup lan pipeline, karo prosedur welding lan preparation pipe ditemtokake dening specification piping ditrapake.

Welding lan Instalasi

Sadurunge welding, priksa ukuran pipa, dimensi weld-end, kondisi bevel lan alignment. Pipeline kudu didhukung kanthi bener kanggo nyegah beban sing berlebihan ing katup nalika instalasi. Prosedur welding uga kudu ditindakake spesifikasi proyek sing ditrapake.

Ends lengkap nyedhiyakake jarak tambahan antarane area welding lan internal katup. Welding cocok lan prosedur kontrol panas isih kudu mèlu kanggo nglindhungi jog, asu laut lan komponen panas-sensitif liyane.

Bahan lan Kahanan Operasi

Katup kasebut ditemtokake kanggo kisaran suhu -25 ℃ nganti 150 ℃ lan tekanan maksimal 285PSI miturut kadhaptar. kahanan. Watesan operasi nyata kudu dikonfirmasi miturut ukuran tutup, medium, suhu lan rating tekanan-suhu sing ditrapake.

Badan baja tahan karat, bal F316 lan batang F316 ditrapake kanggo media industri sing kompatibel. Kursi lan sealing pilihan materi kudu dicenthang marang adi nyata, suhu lan meksa sadurunge pesenan.

Inspeksi Kualitas

Inspeksi Material

Identifikasi materi lan cathetan inspeksi sing gegandhengan bisa diwenehake miturut syarat pesenan. Bahan laporan test kasedhiya kanggo konfigurasi tutup ditrapake.

Inspeksi dimensi

Ukuran katup lan fitur weld-end dipriksa miturut gambar lan syarat produk sing ditemtokake. Inspeksi bisa kalebu dawa weld-end, dimensi lan kondisi perakitan umum.

Tes Tekanan lan Sealing

Pengujian lan inspeksi katup tindakake syarat API 598. Tes tekanan lan sealing ditindakake kanggo mriksa awak tutup lan kinerja sealing jog sadurunge pangiriman.

Rampung Inspeksi Valve

Pemriksaan pungkasan kalebu tampilan katup, perakitan, proteksi weld-end lan kondisi operasi. Produk sing dibutuhake dokumen bisa disiapake miturut urutan.

Aplikasi

3PC Ball Valve Weld Extended cocok kanggo pipa industri ing ngendi sambungan las lan welding tambahan. kadohan dibutuhake. Aplikasi umum kalebu pangolahan petrokimia, sistem minyak lan gas, energi termal, perawatan banyu lan kontrol cairan industri umum.

Konfigurasi lengkap-mburi utamané migunani nalika insulasi pipa, instalasi lemah utawa situs tata letak matesi papan kasedhiya watara awak tutup. Kesesuaian aplikasi kudu dikonfirmasi adhedhasar medium, tekanan, suhu lan spesifikasi pipa.

Kemasan

Katup sing dikempalken kanggo transportasi ekspor nggunakake karton corrugated lan kasus plywood. Welding ends yaiku dilindhungi sak packing kanggo ngurangi risiko karusakan ing bevel lan lumahing sambungan sak nangani lan kiriman.

FAQ

1. Apa tujuan saka weld lengkap ends ing 3PC Ball Valve Weld Extended?

Welding ends lengkap nyedhiyakake jarak welding tambahan antarane awak tutup lan pipa. Padha migunani kanggo saluran pipa terisolasi, instalasi sing dikubur lan tata letak liyane ing ngendi area welding kudu dipanggonke luwih adoh saka awak katup.

2. Apa bahan sing digunakake kanggo katup?

Bahan awak standar yaiku ASTM A351 CF8M (316), kanthi ASTM A182 F316 digunakake kanggo bal lan batang. Kursi iku RPTFE (PTFE+15%fv). Bahan liyane kasedhiya ing panyuwunan.

3. Standar apa sing ditrapake kanggo ujung butt-weld?

Ujung butt-weld ditemtokake miturut ASME B16.25. Prosedur welding pungkasan kudu ngetutake sing ditrapake pipeline utawa spesifikasi proyek.

4. Bisa klep bisa maintained sawise instalasi?

ya wis. Awak telung potongan nyedhiyakake akses menyang komponen internal kanggo mriksa lan ngganti. Pipa kudu diisolasi lan depressurized sadurunge pangopènan katup.

5. Apa watesan tekanan lan suhu?

Tekanan maksimum sing kadhaptar yaiku 285PSI, lan kisaran suhu -25 ℃ nganti 150 ℃. Operasi sing diidini nyata kahanan gumantung ukuran katup, medium lan rating tekanan-suhu sing ditrapake.

6. Dokumen apa sing bisa diwenehake?

Laporan tes materi lan inspeksi sing ditrapake utawa dokumentasi produk bisa diwenehake miturut katup konfigurasi lan syarat pesenan.
