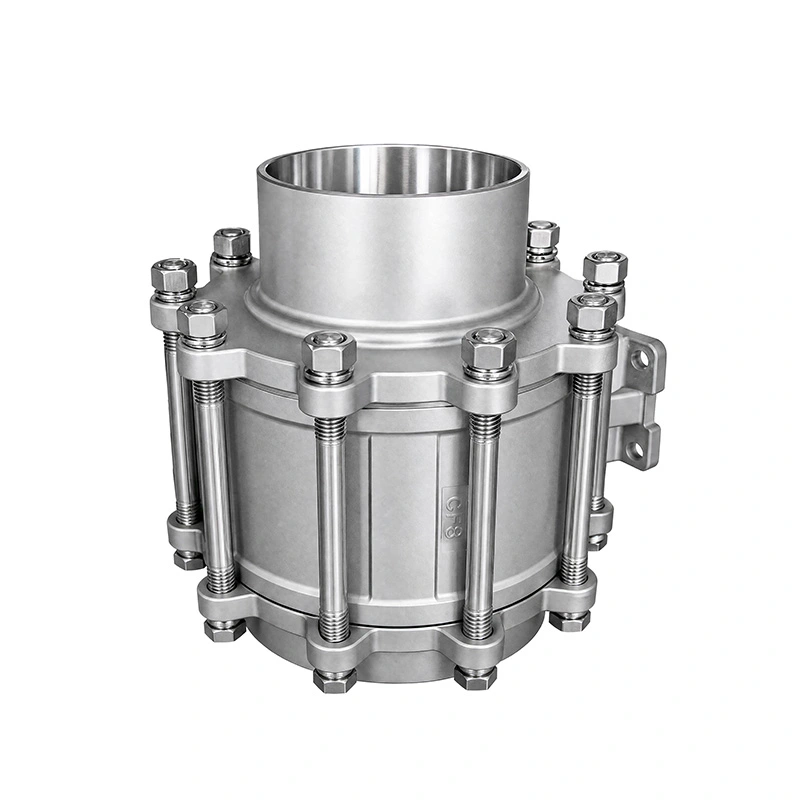

3PC Butt-gandheng Ends Stainless Steel Ball Valve Extended Stem

3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem nduweni fitur butt-welded ends kanggo sambungan pipa permanen lan stem lengkap kanggo aplikasi ing ngendi titik operasi tutup kudu dipanggonke adoh saka pipa. Awak telung potongan ngidini komponen internal bisa diakses kanggo pangopènan, dene pad pemasangan ISO 5211 ndhukung instalasi langsung aktuator pneumatik utawa listrik.

Dimensi Utama

Fitur produk

1. Sambungan Pipeline Butt-welded

Katup kasebut nggunakake ujung sing dilas bokong sing diprodhuksi miturut ASME B16.25. Welding katup langsung menyang pipo nyedhiyakake sambungan tetep tanpa sambungan Utas utawa flanged, nggawe konfigurasi iki cocok kanggo instalasi pipa industri permanen.

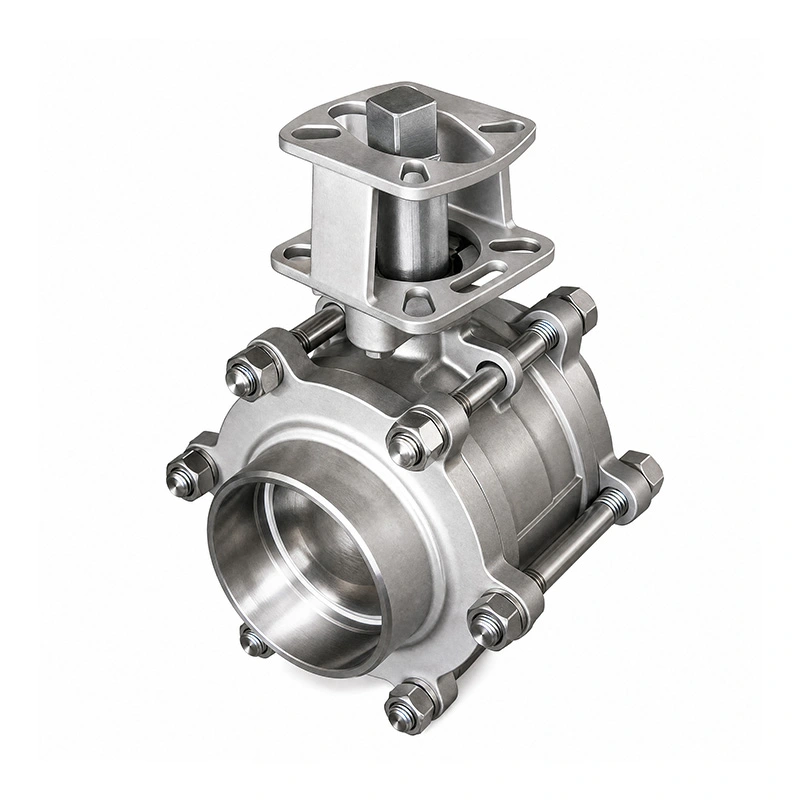

2. Extended Stem Konfigurasi

Batang lengkap nyedhiyakake reresik operasi tambahan ing antarane gagang utawa aktuator lan pipa. Iku migunani ing ngendi jampel, noto pipe utawa kahanan instalasi matesi akses menyang gagang tutup standar.

3. Telu-Piece Body kanggo Maintenance

Konstruksi telung potongan nyedhiyakake akses menyang komponen katup internal nalika inspeksi utawa panggantos dibutuhake. Komponen jog lan sealing bisa dilayani tanpa ngganti rakitan katup lengkap.

4. Konstruksi Katup Stainless Steel

3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem nggunakake ASTM A351 CF8M (316) kanggo awak lan ASTM A182 F316 kanggo bal lan batang. Kursi RPTFE ditemtokake kanggo kisaran suhu sing kadhaptar saka -25 ℃ nganti 150 ℃.

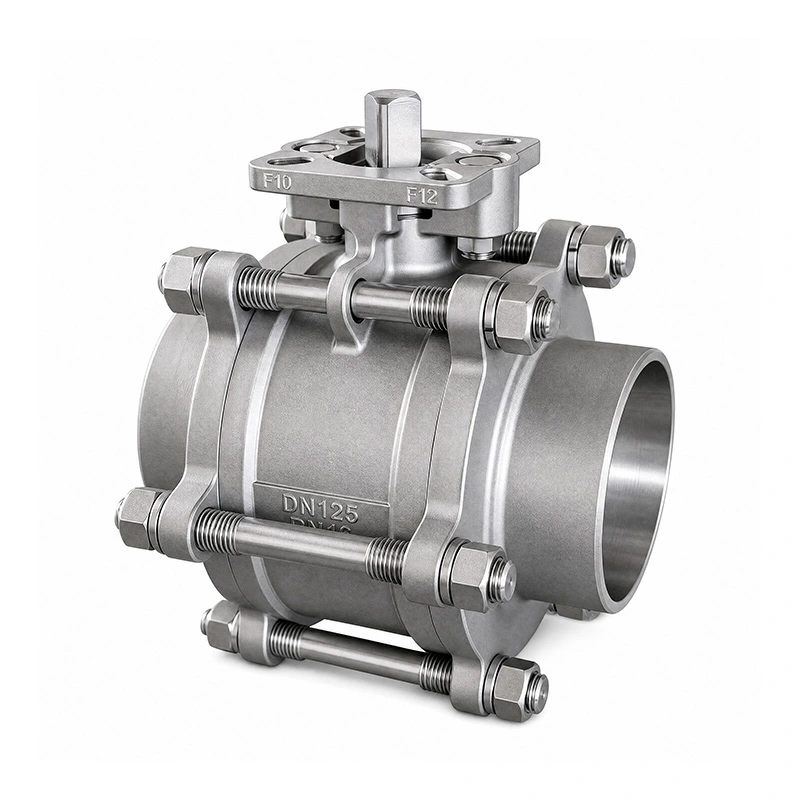

Pemasangan Aktuator

Katup kasebut dilengkapi pad pemasangan ISO 5211 kanggo instalasi aktuator langsung. Aktuator pneumatik utawa listrik bisa dipilih miturut ukuran katup, torsi operasi lan syarat kontrol. Antarmuka pemasangan aktuator kudu dicenthang sadurunge pesenan kanggo njamin kompatibilitas.

Standar lan Inspeksi

Desain lan manufaktur tindakake ASME B16.34, karo ends butt-gandheng adhedhasar ASME B16.25. Pengujian lan pemeriksaan katup ditindakake miturut API 598. Rating suhu tekanan uga dirujuk menyang ASME B16.34.

Inspeksi produksi kalebu verifikasi materi, tes tekanan, inspeksi sealing lan mriksa katup rampung. Laporan uji materi lan dokumentasi produk sing ditrapake bisa diwenehake miturut konfigurasi katup lan syarat pesenan.

Aplikasi

3PC Butt-welded Ends Stainless Steel Ball Valve Extended Stem dimaksudake kanggo sistem pipa industri sing mbutuhake sambungan las permanen lan operasi katup sing bisa diakses. Aplikasi umum kalebu pangolahan kimia, sistem petrokimia, peralatan farmasi, pangolahan panganan lan minuman, pembangkit listrik lan perawatan banyu.

Sadurunge milih, konfirmasi medium pipa, tekanan, suhu, ukuran pipa, spesifikasi welding lan papan instalasi sing kasedhiya. Bahan katup lan konfigurasi kursi uga kudu dipriksa kompatibilitas karo medium layanan.

FAQ

1. Apa aplikasi utama 3PC Butt-gandheng Ends Stainless Steel Ball Valve Extended Stem?

Digunakake ing sistem pipa industri ing ngendi sambungan sing dilas lan akses katup lengkap dibutuhake. Aplikasi kalebu kimia, petrokimia, farmasi, panganan lan omben-omben, sistem perawatan listrik lan banyu.

2. Standar apa sing ditrapake kanggo ujung sing dilas?

Ends butt-welded ditemtokake miturut ASME B16.25. Spesifikasi welding kudu dipriksa karo desain pipa sadurunge instalasi.

3. Apa aktuator bisa dipasang langsung?

ya wis. Katup kasebut duwe pad pemasangan ISO 5211 kanggo instalasi aktuator pneumatik utawa listrik. Pilihan aktuator kudu adhedhasar ukuran katup, torsi operasi lan syarat kontrol.

4. Apa bahan sing digunakake ing konfigurasi standar?

Badan kasebut yaiku ASTM A351 CF8M (316), dene bal lan gagang yaiku ASTM A182 F316. Kursi standar yaiku RPTFE (PTFE + 15% fv). Bahan liyane kasedhiya ing panyuwunan.

5. Apa tekanan maksimum lan kisaran suhu?

Tekanan maksimum sing kadhaptar yaiku 285PSI, kanthi kisaran suhu -25 ℃ nganti 150 ℃. Watesan operasi nyata kudu dikonfirmasi miturut ukuran katup, rating suhu tekanan medium lan sing ditrapake.

6. Apa tutup bisa disesuaikan?

ya wis. Konfigurasi bahan lan komponen liyane bisa diwenehake miturut kondisi medium, tekanan, suhu lan instalasi sing dibutuhake.
