3 PC Ball Valves

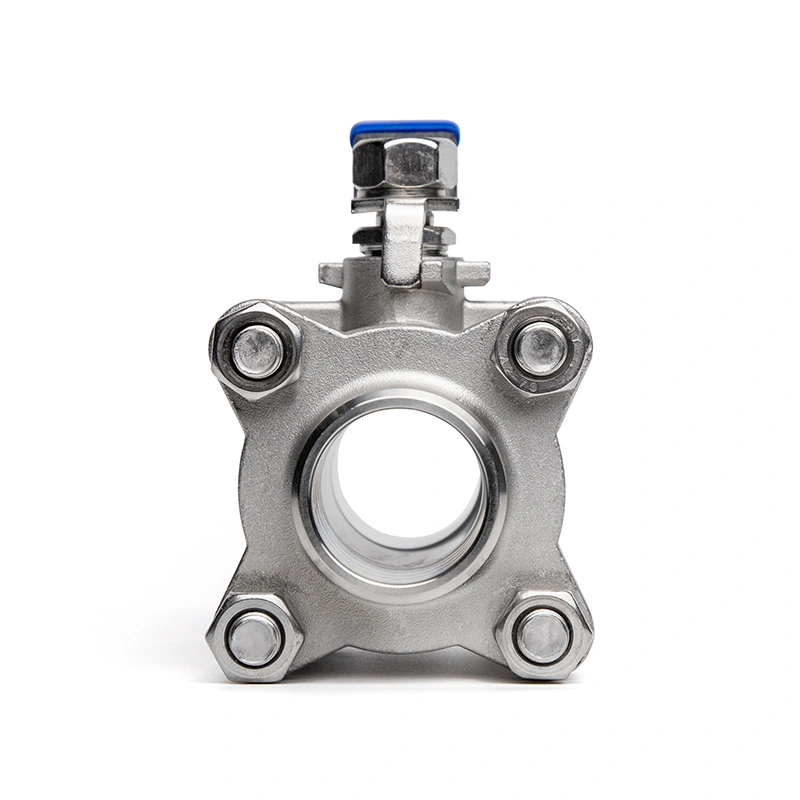

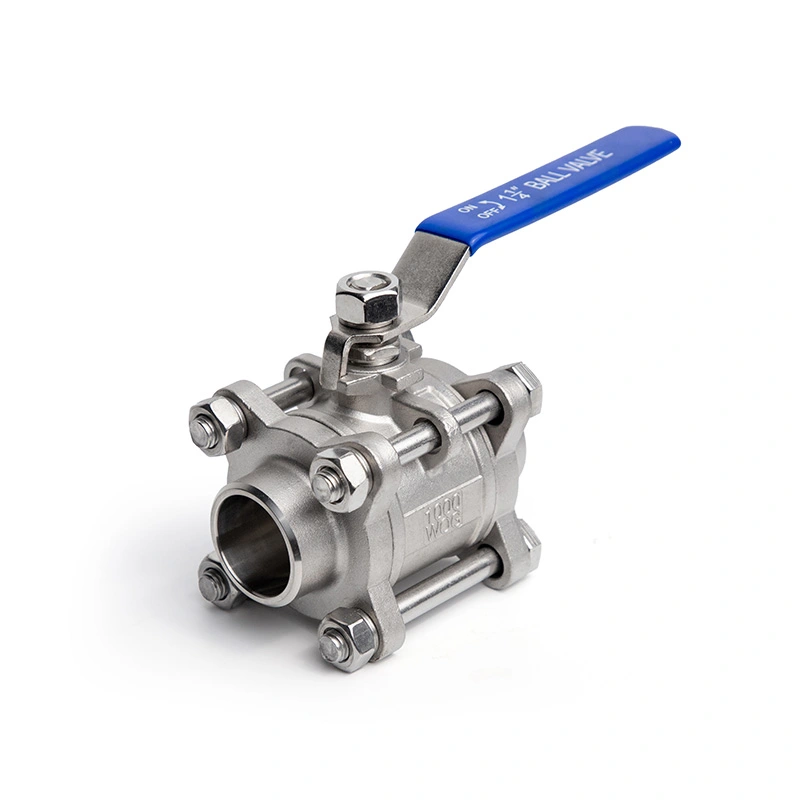

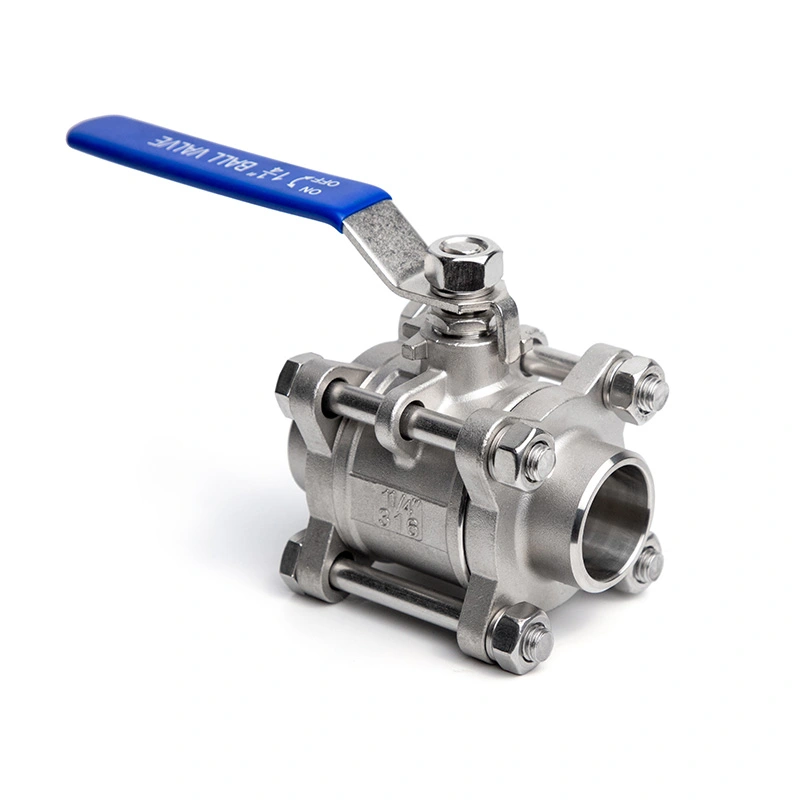

3PC Butt-welded Ends Stainless Steel Ball Valve
Shangtai 3PC Butt-welded Ends Stainless Steel Ball Valve nduweni konstruksi 3 potong sing kuat lan ujung las bokong sing tahan bocor kanggo pipa industri tekanan tinggi. Digawe saka stainless steel premium kanthi resistensi karat sing apik, ngidini pangopènan in-line sing trep. Minangka pabrik langsung kanthi kemasan QC lan ekspor sing ketat, kita ngirim solusi kontrol cairan sing bisa dipercaya kanggo macem-macem aplikasi.
3PC Butt-welded Ends Stainless Steel Ball Valve nduweni awak stainless steel telung potong kanthi ujung butt-weld kanggo sambungan pipa permanen. Konstruksi telung potongan ngidini akses menyang komponen internal kanggo inspeksi lan panggantos segel sawise pipa wis diisolasi lan depressurized. Bahan sealing bisa dipilih miturut medium kerja, tekanan lan suhu. Iki digunakake ing petrokimia, minyak lan gas, perawatan banyu lan sistem pipa energi termal.
Dimensi Utama
| Ukuran | 1/4" - 6" |
| Kelas Tekanan | CL150 |
| Butt-weld ends | ASME B16.25 |
| Tekanan Maks | 285PSI |
| Desain lan standar manufaktur | ASME B16.34 |
| Testing lan pengawasan | API598 |
| Rating Tekanan-Suhu | ASME B16.34 |
| Range Suhu | -25 ℃ ~ 150 ℃ |
| Bahan awak | ASTM A351 CF8M(316) |
| Bahan Ball | ASTM A182 F316 |
| Bahan Stem | ASTM A182 F316 |
| Material Kursi | RPTFE(PTFE+15%fv) |
| Pilihan | Bahan liyane kasedhiya ing panyuwunan. |

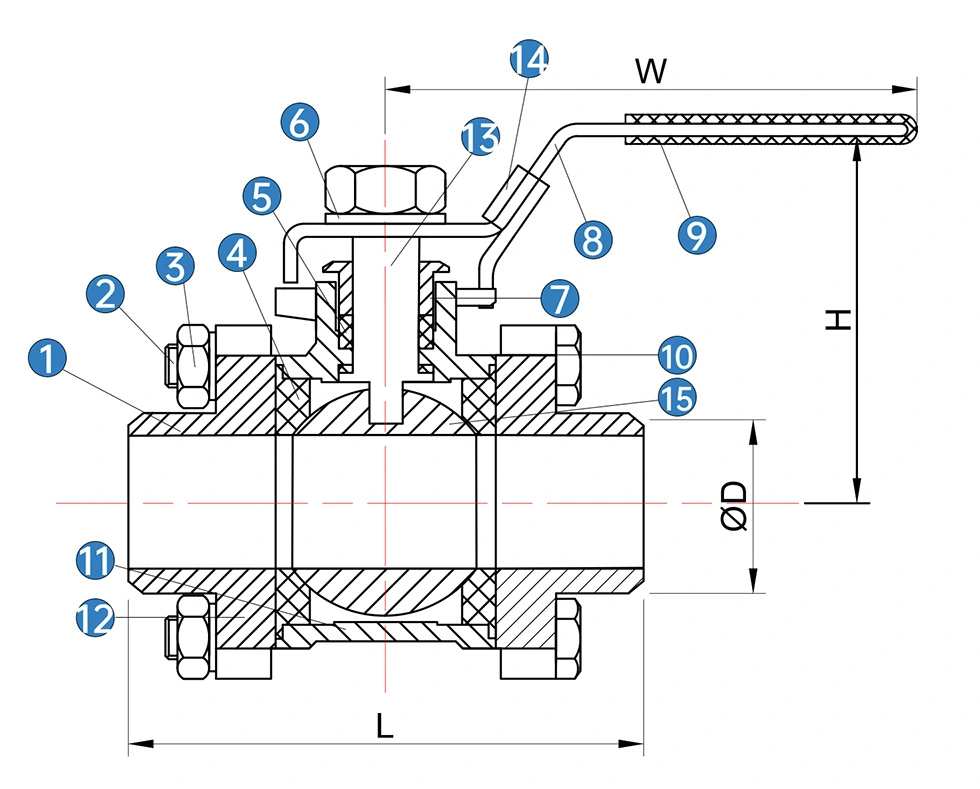

| Ora | jeneng | Bahan (*N/B) | Bahan (*N/B) |
| 1 | Cap | SS 316 | SS 304 |
| 2 | Bolt | SS 304 | SS 304 |
| 3 | Nut | SS 304 | SS 304 |
| 4 | Kursi Ball | PTFE | PTFE |
| 5 | Stem packing | PTFE | PTFE |
| 6 | Spring Washer | SS 304 | SS 304 |
| 7 | Kelenjar | SS 316 | SS 304 |
| 8 | nangani | SS | SS |
| 9 | Handle Lengan | PVC | PVC |
| 10 | Bolt | SS 304 | SS 304 |
| 11 | awak | SS 316 | SS 304 |
| 12 | Spring Washer | SS 304 | SS 304 |
| 13 | Batang | SS316 | SS 304 |
| 14 | Ngalahake Latch | SS304 | SS 304 |
| 15 | bal | SS316 | SS 304 |
* N: Utas rampung miturut ANSI B 2.1 NPT
* B: Utas rampung miturut BS21 BSP
| UKURAN | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
Inspeksi Kualitas
1. Verifikasi Bahan Baku
Komposisi kimia lan tes properti mekanik ditindakake ing bahan mentah stainless steel kanggo mesthekake resistance karat standar-cecek lan kapasitas meksa-prewangan.
2. Weld End Dimensi pengawasan
Pemriksaan ketat saka kekandelan tembok mburi weld, dimensi bevel, coaxiality lan toleransi sakabèhé kanggo njamin pas lan dipercaya welding cocog karo pipelines ing situs.
3. Hydrostatic & Sealing Test
Saben katup ngalami tes hidrostatik cangkang lan tes sealing kursi ing tekanan sing dirating kanggo verifikasi resistensi tekanan lan kinerja nul-bocor, ngilangi risiko sing didhelikake potensial.
4. Inspeksi Akhir Produk Rampung
Inspeksi lengkap katon, karesikan lan integritas perakitan sadurunge kemasan kanggo mesthekake pangiriman tanpa cacat saben katup.
Kemasan
Kabeh 3PC Butt-welded Ends Stainless Steel Ball Valves nganggo kemasan double-layer ekspor standar kanggo internasional jarak jauh sing aman transportasi. Saben katup wis dikempalken individu ing karton corrugated thickened karo bantalan shockproof supaya goresan lan karusakan tabrakan. Paket pengiriman njaba nggunakake kasus kayu lapis sing kuat kanthi kompresi sing apik, drop lan Kelembapan resistance, kanthi adaptasi kanggo segara lan darat freight kanggo pangiriman global utuh.
