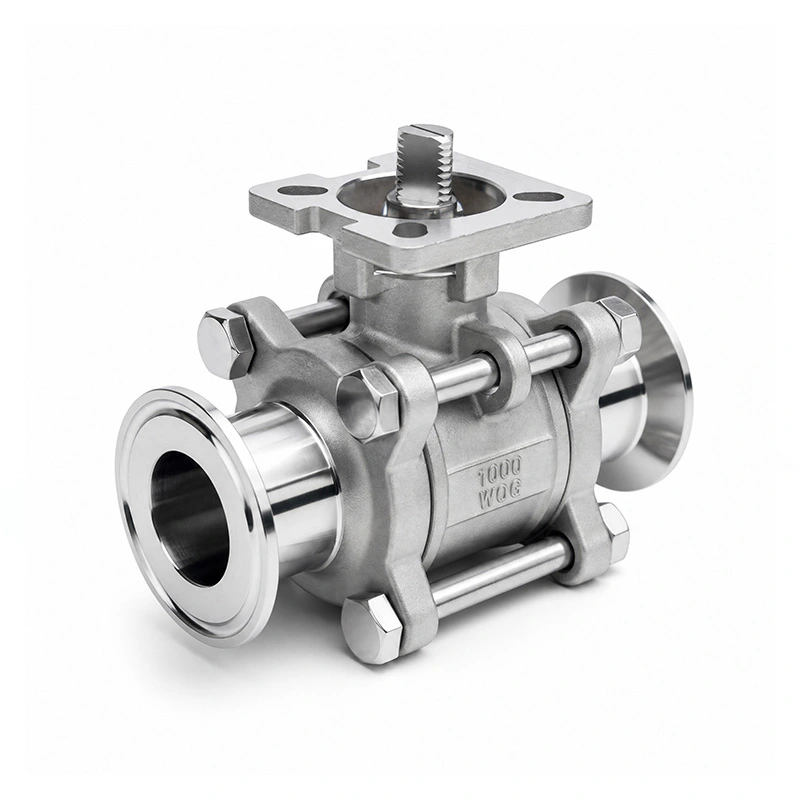

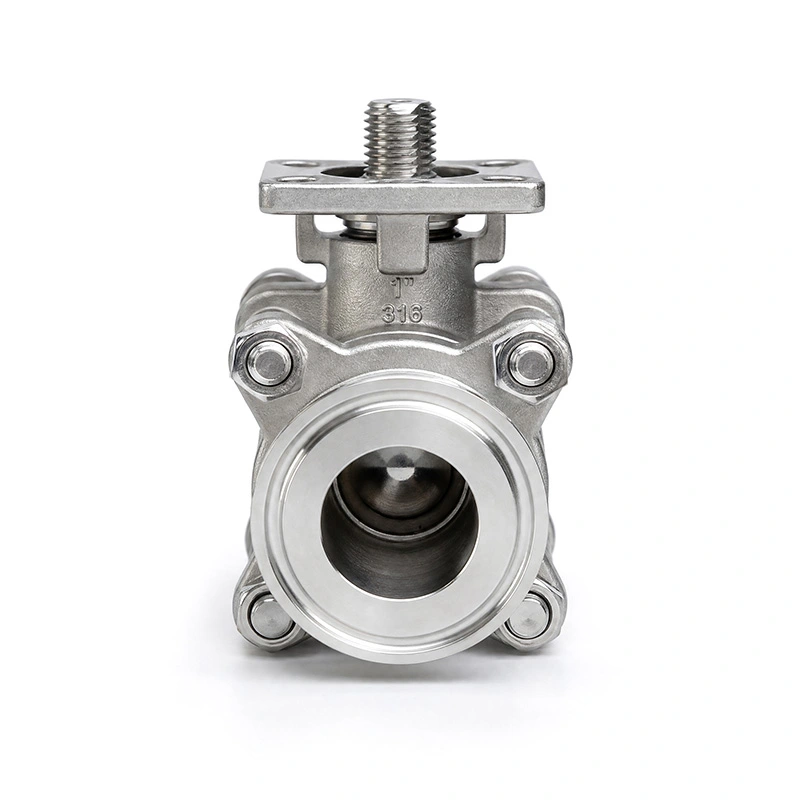

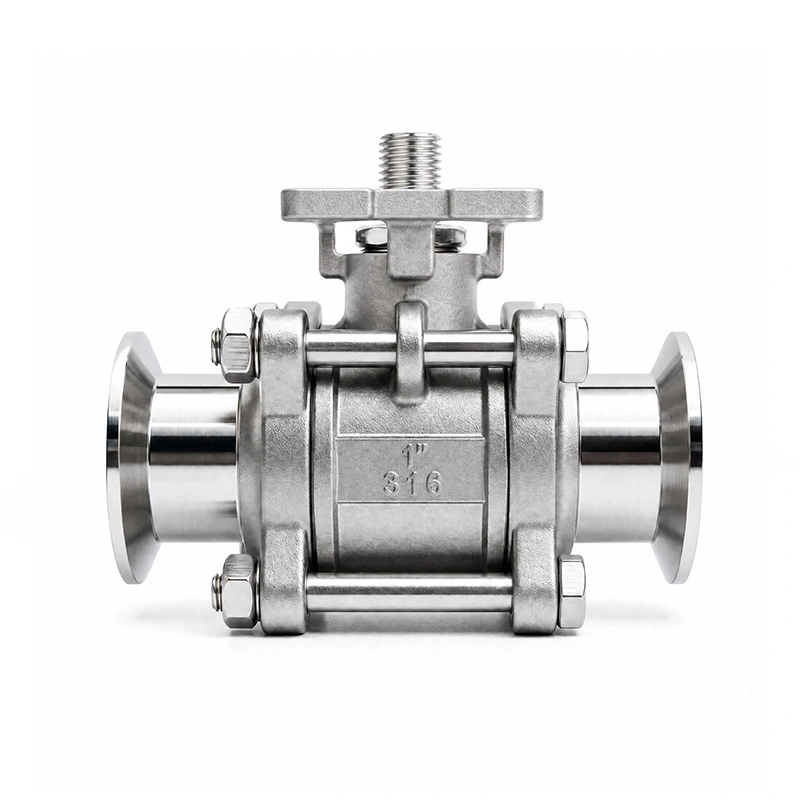

3PC Katup Ball Tri-clamp kanthi lengkap kanthi Pad Pemasangan ISO 5211

Katup Ball Tri-clamp 3PC kanthi Lengkap kanthi ISO 5211 Mounting Pad nggunakake awak katup telung potong kanthi sambungan Tri-clamp kanggo sistem pipa sanitasi lan proses. Konstruksi telung potongan nyedhiyakake akses menyang komponen internal sawise pipa diisolasi, dene pad pemasangan ISO 5211 nyedhiyakake antarmuka standar kanggo instalasi aktuator pneumatik utawa listrik. Konfigurasi iki cocok kanggo sistem kontrol cairan ing ngendi sambungan sanitasi lan operasi katup otomatis dibutuhake.

Dimensi Utama

Fitur Desain Utama

Konstruksi Katup Tiga

Awak telung potongan kasusun saka bagean tutup tengah lan rong bagean pungkasan. Sawise pipa diisolasi kanthi bener lan katup depressurized, awak bisa dibukak kanggo mriksa utawa ngganti komponen internal. Struktur iki migunani kanggo aplikasi sing mbutuhake pangopènan kursi, segel utawa bagian internal liyane.

Sambungan Tri-clamp

Sambungan tri-clamp nggunakake clamp lan noto gasket tinimbang joints Utas utawa flanged. Cara sambungan iki ngidini katup dipasang utawa dicopot tanpa welding katup langsung menyang pipa. Bahan gasket sing ditrapake lan dimensi sambungan kudu dipilih miturut spesifikasi medium proses, suhu lan pipa.

Pemasangan Aktuator ISO 5211

Katup Bola Tri-clamp Lengkap 3PC kanthi Pad Pemasangan ISO 5211 dirancang kanthi antarmuka pemasangan aktuator ISO 5211 ing katup. Iki ngidini aktuator pneumatik utawa listrik sing kompatibel bisa dipasang langsung menyang katup tanpa gumantung ing susunan pemasangan konvensional sing kapisah. Pilihan aktuator kudu cocog karo ukuran katup, torsi operasi lan syarat kontrol sistem.

316 Stainless Steel Wetted Komponen

Badan kasebut ditemtokake minangka ASTM A351 CF8M (316), dene bal lan gagang kasebut minangka ASTM A182 F316. Bahan stainless steel iki cocog kanggo macem-macem aplikasi cairan industri ing ngendi kompatibilitas materi lan ketahanan karat minangka pertimbangan penting. Kursi RPTFE nggabungake PTFE kanthi ngisi 15% lan kudu dievaluasi nglawan suhu medium lan operasi sing nyata sadurunge dipilih.

Aplikasi

Katup Ball Tri-clamp 3PC kanthi Lengkap kanthi ISO 5211 Mounting Pad bisa digunakake ing sistem pipa sing mbutuhake tutup tutup sing kompak, sambungan gaya sanitasi lan aktuasi otomatis opsional. Area aplikasi khas kalebu:

Pengolahan Cairan Umum

Penanganan Cairan Kimia

Fasilitas Pengolahan Air

Produksi Industri Ringan

Sistem Pipa Otomatis

Instalasi lan Operasi

Pemasangan Tri-clamp

Sadurunge instalasi, konfirmasi manawa ukuran katup, dimensi sambungan, bahan gasket lan syarat suhu tekanan cocog karo spesifikasi pipa. Posisi tutup ing antarane sambungan Tri-clamp kawin, pasang gasket sing cocog lan aman sambungan karo clamp. Sambungan kudu dicenthang kanggo keselarasan sing bener sadurunge sistem ditekan.

Instalasi Aktuator

Pad mounting ISO 5211 nyedhiyakake antarmuka kanggo aktuator pneumatik utawa listrik sing kompatibel. Priksa pola pemasangan aktuator, dimensi poros lan torsi operasi sing dibutuhake sadurunge instalasi. Aktuator kudu diinstal lan diatur miturut katup lan instruksi pabrikan aktuator.

Pangopènan

Sadurunge pangopènan, isolasi katup saka pipa lan ngeculake kabeh tekanan residual. Konstruksi telung potongan ngidini awak tutup dibukak kanggo mriksa bal, kursi, batang lan komponen sealing. Ganti komponen worn karo bagean cocok lan mriksa tutup tutup lan kondisi operasi sadurunge bali menyang layanan.

Pertimbangan Pilihan

Nalika milih katup iki kanggo sistem pipa anyar, nimbang medium operasi, tekanan, suhu, ukuran pipa, dimensi sambungan lan cara aktuasi sing dibutuhake. Kursi tutup lan bahan sealing kudu dipriksa kompatibilitas karo cairan proses. Kanggo aplikasi otomatis, aktuator kudu dipilih miturut torsi operasi katup lan syarat kontrol sistem.

FAQ

Q1: Apa 3PC Full Encapsulated Tri-clamp Ball Valve karo ISO 5211 Mounting Pad digunakake kanggo?

Katup Ball Tri-clamp 3PC kanthi lengkap kanthi Pad Pemasangan ISO 5211 digunakake kanggo kontrol cairan on / off ing sistem pipa ing ngendi awak katup telung potong, sambungan Tri-clamp lan antarmuka pemasangan aktuator dibutuhake. Bisa dikonfigurasi kanggo operasi manual utawa digabungake karo aktuator pneumatik utawa listrik sing cocog kanggo kontrol otomatis.

Q2: Apa sing diwenehake pad pemasangan ISO 5211?

Pad mounting ISO 5211 nyedhiyakake antarmuka pemasangan aktuator standar. Aktuator pneumatik utawa listrik sing kompatibel bisa dipasang miturut ukuran pemasangan ISO 5211 sing ditrapake, miturut ukuran aktuator lan syarat torsi katup.

Q3: Apa kaluwihan saka construction telung Piece?

Konstruksi telung potongan nyedhiyakake akses menyang komponen internal tutup sawise pipa wis diisolasi lan depressurized. Iki bisa nyederhanakake pamriksa lan panggantos kursi, segel lan komponen liyane sing bisa dilayani dibandhingake karo awak siji-potong sing ditutup.

Q4: Bahan apa sing digunakake kanggo katup iki?

Badan kasebut yaiku ASTM A351 CF8M (316), dene bal lan gagang yaiku ASTM A182 F316. Kursi yaiku RPTFE (PTFE + 15% fv). Konfigurasi materi liyane kasedhiya ing panyuwunan.

Q5: Apa tutup iki bisa digunakake karo aktuator pneumatik utawa listrik?

ya wis. Antarmuka pemasangan ISO 5211 dirancang kanggo instalasi aktuator. Aktuator sing cocog kudu dipilih miturut ukuran katup, torsi operasi, tekanan, suhu lan syarat sistem kontrol.

Q6: Apa sing kudu dipriksa sadurunge pesen?

Konfirmasi ukuran katup sing dibutuhake, dimensi sambungan, tekanan operasi, suhu, medium proses, materi kursi lan metode aktuasi. Kanggo sistem otomatis, pola pemasangan aktuator lan torsi sing dibutuhake uga kudu dikonfirmasi.
