Saringan Y Stainless Steel

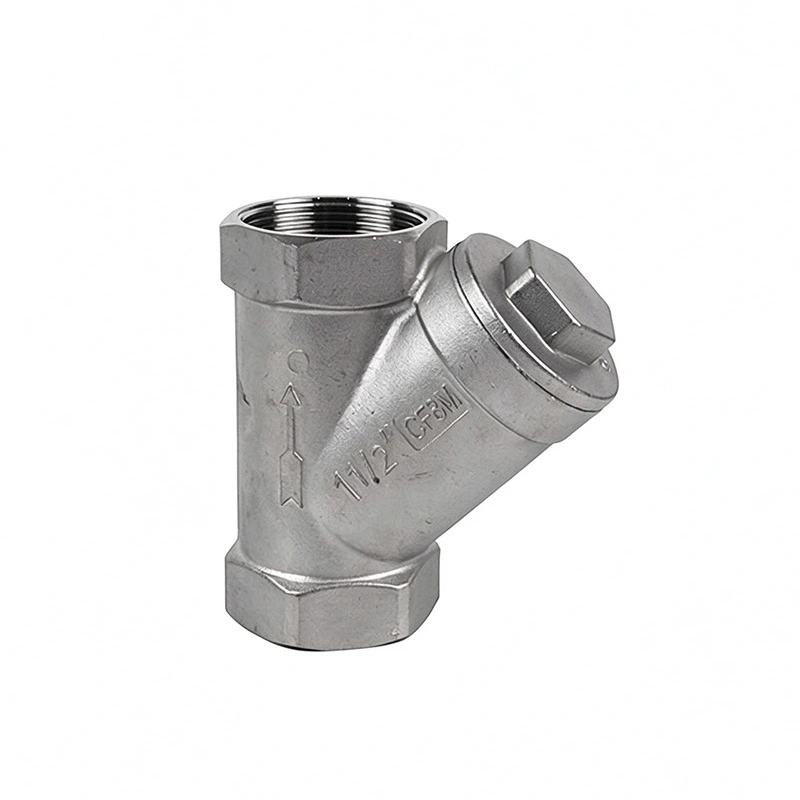

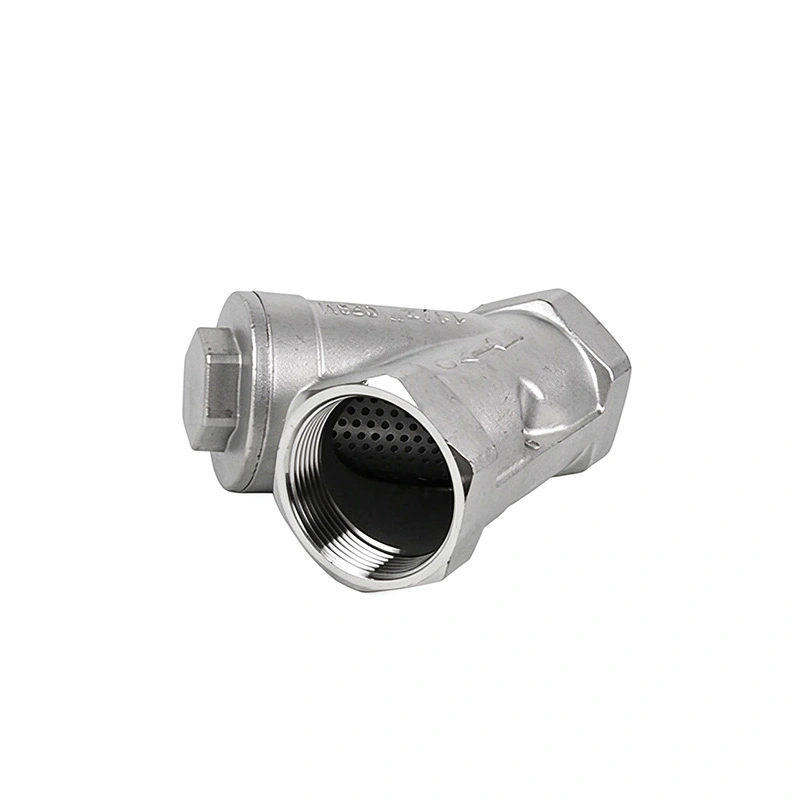

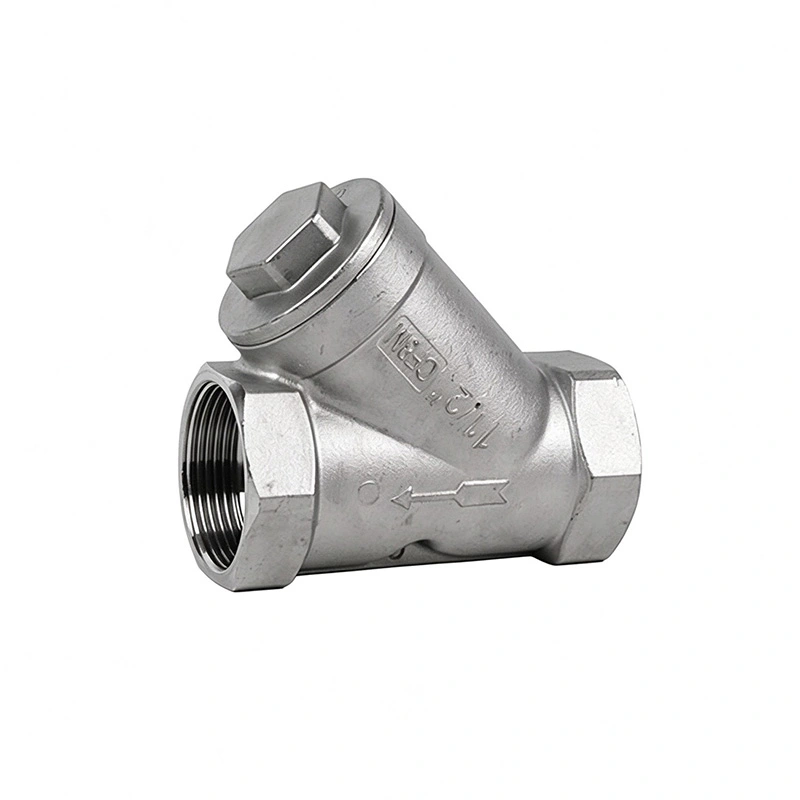

Saringan Y Stainless Steel kanthi Sambungan Utas Utas
IkiSaringan Y Stainless Steelyaiku piranti filtrasi pipa kompak kanthi sambungan ujung berulir. Layar internal nahan barang padhet, skala lan lebu liyane sing digantung sadurunge tekan peralatan hilir kayata pompa, meter lan katup kontrol. Awak Y-shaped menehi path aliran praktis karo mundhut meksa relatif kurang, nalika layar dipindhah ngidini materi diklumpukake kanggo di resiki tanpa njabut awak strainer lengkap saka pipo. Cocog kanggo perawatan banyu, petrokimia, HVAC lan sistem pipa industri umum.
Dimensi Utama
| Ukuran | 1/2" - 4" |
| Kelas Tekanan | CL150 |
| Utas Standar | NPT/BSP |
| Tekanan Maks | 285 PSI |
| Desain lan Standar Manufaktur | ASME B16.34 |
| Pengujian lan Inspeksi | API 598 |
| Rating Tekanan-Suhu | ASME B16.34 |
| Range Suhu | -25°C ~ 150°C |

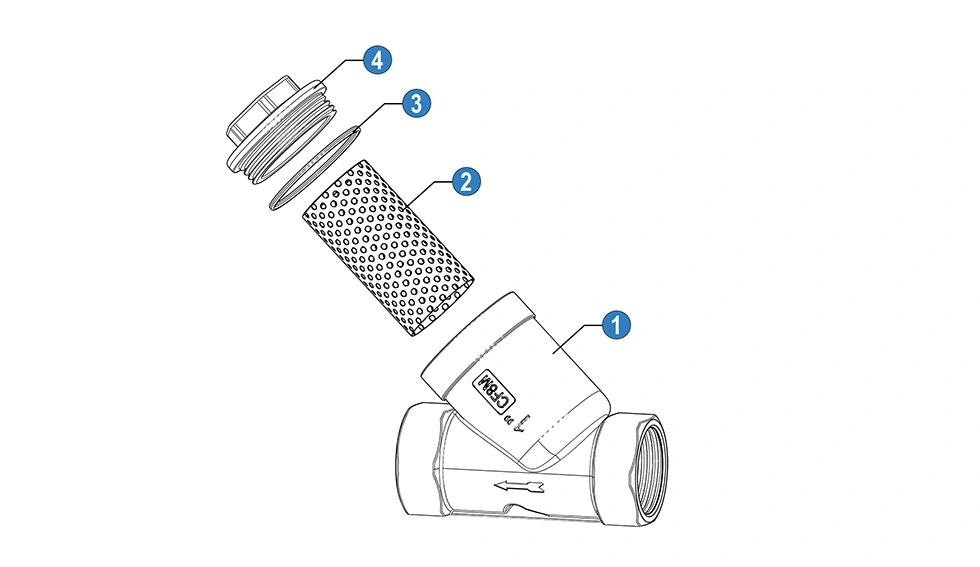

| Bahan Badan | ASTM A351 CF8M (316) |
| Bahan Jaring | ASTM A182 F316 |
| Bahan Cap Kab | ASTM A182 F316 |
| Material Kursi | PTFE |
| Pilihan | Bahan liyane kasedhiya ing panyuwunan. |

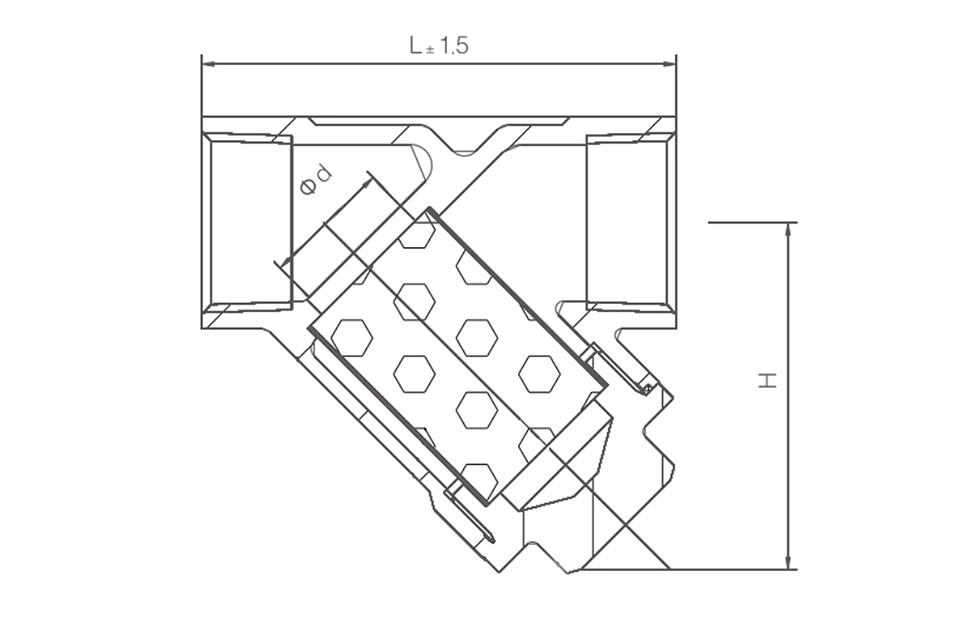

| UKURAN | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| d | 10 | 12 | 14 | 19 | 24 | 31 | 38 | 49 |
| L | 61 | 61 | 61 | 73 | 86 | 99 | 108 | 138 |
| H | 43 | 43 | 42 | 49 | 60 | 66 | 73 | 92 |
Prinsip Kerja
Nalika cairan lumebu ing strainer saka inlet, mili liwat layar perforated. Partikel padhet lan impurities dicegat ing sisih njaba layar, nalika cairan resik ngliwati bolong lan metu saka stopkontak. Kanggo pangopènan, mung copot tutup mburi lan copot layar kanggo ngresiki. Sawise reassembly, strainer bali menyang filtrasi normal, mesthekake operasi long-term stabil saka sistem pipa.
Inspeksi Kualitas
Inspeksi komposisi kimia kanggo mesthekake bahan stainless steel tundhuk karo spesifikasi standar.
Pemriksaan ketat ukuran benang, dimensi sambungan lan struktur sakabèhé kanggo instalasi universal lan tepat.
Tes tekanan cangkang lan sealing ing tekanan kerja sing dirating kanggo ngilangi risiko bocor potensial.
Katon, ngresiki lan mriksa kualitas perakitan sadurunge kemasan kanggo mesthekake pangiriman tanpa cacat.
Layanan Packaging & After-Sales
Kabeh saringan Y nganggo kemasan lapisan ganda ekspor standar kanggo transportasi internasional jarak jauh sing aman. Saben unit dikemas ing karton bergelombang sing kenthel kanggo nyerep kejut lan proteksi goresan. Paket pengiriman njaba nggunakake kasus plywood sing kuat kanthi kompresi sing apik, gulung lan tahan kelembapan, kanthi adaptasi kanggo angkutan laut lan darat.
- Laporan uji materi resmi lan dokumen kualifikasi sing relevan diwenehake kanggo saben batch.
- Dhukungan teknis profesional kanggo pilihan produk, instalasi lan pangopènan.
- Garansi kualitas kanggo produk sing disedhiyakake pabrik kanthi respon cepet kanggo masalah sing gegandhengan karo produk.
- Solusi filtrasi sing disesuaikan lan konfigurasi materi kasedhiya.
FAQ
Saringan Y Stainless Steel digunakake kanggo mbusak barang padhet, teyeng, skala lan partikel sing ora dikarepake liyane saka garis cairan sadurunge tekan peralatan hilir. Biasane dipasang ing hulu pompa, katup kontrol, meter, penukar panas lan komponen liyane sing bisa kena pengaruh rereged padhet.
Cairan mlebu liwat inlet lan ngliwati layar sing bisa dicopot sing dipasang ing njero saringan. Partikel padhet ditahan dening layar, nalika cairan sing disaring terus liwat stopkontak. Layar bisa dibusak lan di resiki nalika lebu akumulasi wiwit matesi aliran.
Layar kudu dititi priksa lan diresiki nalika prabédan tekanan ing saringan mundhak, aliran hilir mudhun, utawa pamriksan rutin nuduhake jumlah puing sing diklumpukake. Interval reresik gumantung saka kebersihan medium lan kondisi operasi.
Pilihan kudu nimbang ukuran pipa, tingkat aliran, tekanan operasi, suhu, jinis cairan lan tingkat filtrasi sing dibutuhake. Saringan kudu nyedhiyakake kapasitas aliran sing dibutuhake tanpa nggawe mundhut tekanan sing gedhe banget ing kahanan operasi normal.
Akurasi filtrasi ditemtokake dening bukaan layar utawa spesifikasi bolong. Layar sing luwih alus bisa nahan partikel sing luwih cilik nanging bisa uga nyuda tekanan sing luwih dhuwur lan mbutuhake reresik sing luwih kerep. Layar sing cocog kudu dipilih miturut ukuran partikel sing kudu dicopot lan tingkat aliran sing dibutuhake.
Saringan Y bisa digunakake karo banyu, lenga, gas lan cairan industri liyane sing kompatibel. Materi awak, materi layar, komponen sealing, rating tekanan lan rating suhu kudu dipriksa karo kahanan layanan sing nyata sadurunge dipilih.
ya wis. Arah aliran kudu ngetutake panah utawa tandha aliran ing awak strainer. Posisi instalasi uga kudu ngidini ruang layar bisa diakses kanggo mriksa lan ngresiki. Pandhuan instalasi pabrikan kudu dituruti kanggo konfigurasi tartamtu.
Saringan Y umume digunakake kanggo mbusak partikel padhet mekanik saka pipa lan asring dipasang minangka piranti protèktif ing hulu peralatan liyane. Saringan bisa nggunakake medium filtrasi sing luwih apik utawa luwih khusus nalika tingkat penghapusan partikel tartamtu dibutuhake. Pilihan sing cocog gumantung saka cairan, ukuran partikel, tingkat aliran lan syarat filtrasi.
Mundhut tekanan bisa kena pengaruh ukuran saringan, bukaan layar, tingkat aliran, viskositas cairan lan jumlah lebu sing akumulasi ing layar. Milih ukuran sing cocog lan ngresiki layar sadurunge ana fouling sing gedhe banget bisa mbantu njaga kahanan aliran sing dibutuhake.
Informasi utama kalebu ukuran pipa nominal, jinis sambungan, medium cairan, tekanan operasi, suhu operasi, tingkat aliran, akurasi filtrasi sing dibutuhake, bahan awak lan spesifikasi layar. Kanggo aplikasi khusus, syarat tambahan kayata tahan karat, orientasi instalasi utawa dokumentasi inspeksi uga kudu dikonfirmasi.
Nyuwun Kutipan Y-Strainer Stainless Steel
Kirimi ukuran pipa, jinis sambungan, medium cairan, tekanan operasi, suhu lan akurasi filtrasi sing dibutuhake.Tim kitabisa maneh syarat technical lan konfirmasi konfigurasi strainer cocok lan dokumentasi.
-
