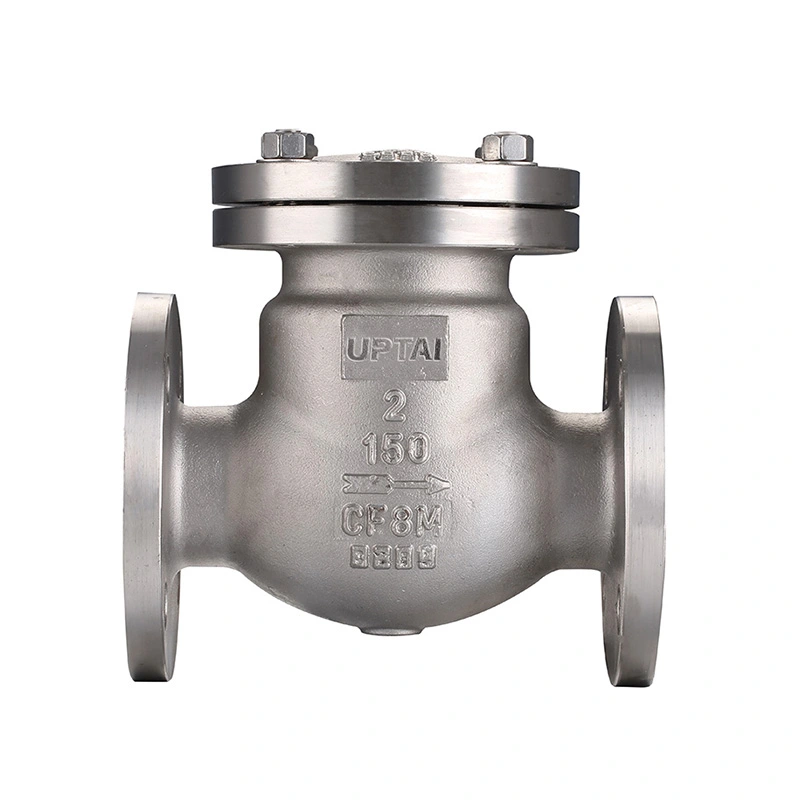

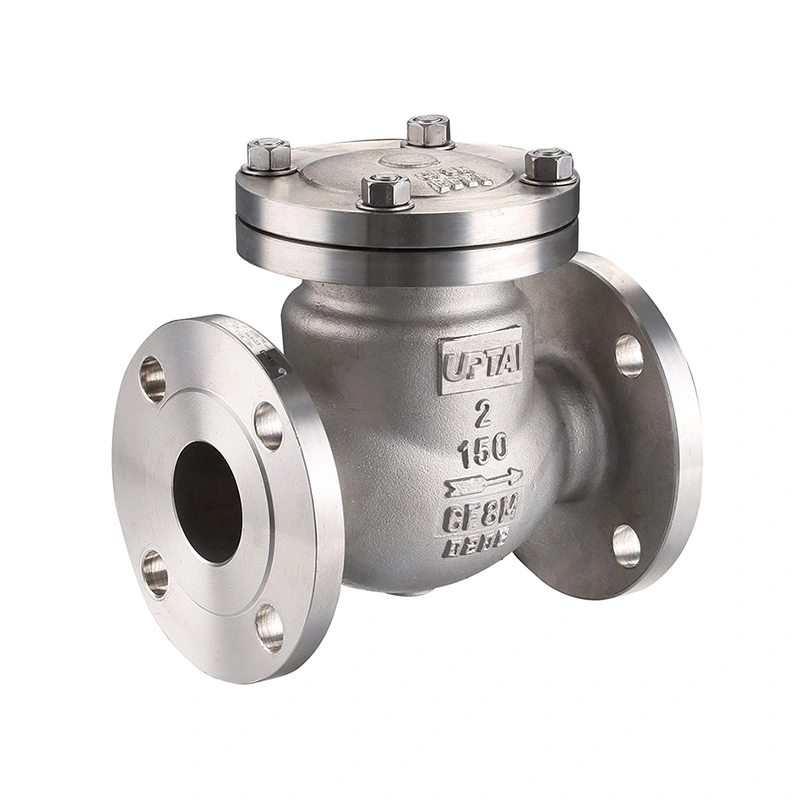

Swing Check Valve ANSI Kelas 150

Swing Check Valve ANSI Class 150 minangka katup non-bali kanthi disk hinged kanggo ngontrol arah aliran ing pipa industri. Disk obah karo aliran proses lan nutup nalika aliran tiba utawa mbalikke. Ora ana aktuator eksternal sing dibutuhake kanggo operasi normal.

Katup iki kasedhiya kanggo banyu, uap, lenga, gas, banyu laut lan cairan industri sing kompatibel. Konfigurasi sing ditemtokake nggunakake baja tahan karat CF8M kanggo awak lan disk lan F316 kanggo kursi. Pilihan katup kudu adhedhasar medium nyata, tekanan, suhu, ukuran pipa lan susunan instalasi.

Dimensi Utama

Konstruksi Valve

Katup kasebut utamane saka awak, cakram hinged, kursi, mekanisme engsel lan komponen sealing. Disk dipasang ing njero awak lan muter ngubengi engsel sajrone operasi. Pengaturan iki ngidini tutup mbukak kanthi aliran maju lan bali menyang kursi nalika kondisi aliran diganti.

Disk Engsel

Cakram pindhah saka kursi nalika medium mili liwat katup. Nalika aliran maju mudhun, disk bali menyang posisi sing ditutup. Gerakan disk dipengaruhi dening kecepatan aliran, posisi instalasi lan geometri katup internal.

Kursi lan Sealing lumahing

Bahan kursi sing kadhaptar yaiku ASTM A182 F316. Permukaan sealing kursi lan cakram mbentuk antarmuka mati nalika tutup ditutup. Kondisi kasebut kudu dipriksa sajrone pangopènan yen ana bocor utawa tutup sing ora normal.

Arah Aliran lan Instalasi

Katup kudu dipasang miturut arah aliran sing ditandhani ing awak. Sadurunge instalasi, priksa panah, dimensi sambungan lan reresik kasedhiya watara tutup. Cakram kudu duwe ruang sing cukup kanggo mindhah sawetara operasi tanpa ngubungi pipa utawa peralatan ing saubengé.

Pemasangan Horizontal

Instalasi horisontal umume digunakake kanggo katup mriksa ayunan. Katup kudu dipanggonke supaya disk bisa obah kanthi bebas lan bali menyang kursi nalika aliran maju mudhun.

Pemasangan Vertikal

Instalasi vertikal gumantung ing desain tutup lan arah aliran. Instalasi kudu ngidini disk kanggo nutup kanthi bener miturut kondisi aliran sing nyata. Model tartamtu lan susunan pipa kudu dikonfirmasi sadurunge instalasi.

Sambungan Pipa

Spesifikasi sambungan sing kadhaptar kalebu benang NPT lan BSP. Pipa kawin utawa pas kudu nggunakake spesifikasi benang sing cocog. Sajrone instalasi, supaya pasukan tightening gedhe banget sing bisa ngrusak awak tutup utawa sambungan Utas.

Karakteristik Aliran lan Tekanan

Nalika tutup mbukak, disk pindhah adoh saka aliran aliran. Penurunan tekanan liwat katup gumantung saka ukuran, saluran internal, tingkat aliran lan sifat medium. Kanggo sistem aliran dhuwur, ukuran tutup kudu dipilih miturut tingkat aliran sing dibutuhake tinimbang ukuran pipa mung.

Kelas tekanan sing kadhaptar yaiku CL150, kanthi tekanan maksimal 285 PSI. Tekanan kerja sing diidini bisa beda-beda miturut suhu lan materi, mula tekanan lan suhu operasi kudu dicenthang bebarengan karo rating suhu tekanan sing ditrapake.

Kanggo garis discharge pompa lan sistem liyane kanthi owah-owahan kondisi aliran, respon katup kudu dianggep minangka bagéan saka desain pipa sakabèhé. Owah-owahan aliran cepet bisa mengaruhi gerakan disk lan tekanan sistem.

Pertimbangan Water Hammer

Palu banyu bisa kedadeyan nalika cairan sing mili mandheg utawa ngganti arah kanthi cepet. Katup mriksa bisa nyumbang kanggo mundhake tekanan yen disk ditutup nalika aliran signifikan isih ana ing pipa.

Keruwetan lonjakan tekanan gumantung saka faktor kayata kecepatan aliran, dawa pipa, sifat cairan, ciri tutup tutup lan operasi pompa. Yen palu banyu dadi prihatin, katup mriksa lan sistem pipa lengkap kudu dievaluasi bebarengan.

Konfigurasi nutup, redam utawa counterweight bisa uga dianggep kanggo sistem sing mbutuhake gerakan disk sing luwih dikontrol. Struktur sing cocog gumantung ing kahanan pipa sing nyata lan syarat proyek.

Materi lan Ketentuan Layanan

Bahan awak lan disk sing ditemtokake yaiku ASTM A351 CF8M (316), dene kursine yaiku ASTM A182 F316. Bahan kasebut cocog kanggo akeh aplikasi industri ing ngendi stainless steel kompatibel karo medium proses.

Kompatibilitas materi kudu dipriksa marang komposisi cairan, konsentrasi, suhu lan tekanan sing nyata. Layanan banyu laut lan kimia mbutuhake pertimbangan tambahan babagan kahanan karat lan paparan klorida.

Pilihan materi liyane kasedhiya ing panyuwunan. Kanggo aplikasi khusus, bahan awak, disk lan kursi sing dibutuhake kudu dikonfirmasi sadurunge produksi.

Aplikasi Khas

Pump Discharge Piping:Digunakake ing hilir pompa kanggo mbatesi aliran mbalikke nalika pompa mandheg utawa owah-owahan kahanan operasi.

Perawatan banyu:Ditrapake ing garis banyu lan proses sing cocog ing ngendi kontrol aliran siji-cara otomatis dibutuhake.

Pipa Petrokimia:Digunakake karo lenga, gas lan cairan proses sing kompatibel ing tekanan, suhu lan watesan materi sing ditemtokake.

Sistem Daya lan Utilitas:Cocog kanggo banyu sing dipilih, sarana lan garis proses ing ngendi aliran mbalikke kudu dikontrol.

Sistem banyu segara:Konfigurasi stainless steel bisa dianggep ing ngendi materi cocok kanggo kondisi banyu laut sing nyata.

Umum Industrial Piping:Digunakake ing peralatan lan garis proses ing ngendi fungsi non-bali sing dioperasikake dhewe dibutuhake.

Panduan Pilihan

Kanggo kutipan lan review teknis, nyedhiyakake ukuran nominal, rating tekanan, jinis sambungan, orientasi instalasi, medium, tekanan operasi, suhu lan syarat materi. Kondisi layanan khusus kayata banyu segara, media korosif utawa palu banyu uga kudu diidentifikasi.

Pengujian lan Inspeksi

Standar desain lan manufaktur sing ditemtokake yaiku ASME B16.34, lan API 598 kadhaptar kanggo tes lan inspeksi. Prosedur inspeksi sing ditrapake bisa nutupi awak tutup, area sealing, dimensi lan kinerja tekanan.

Tes Shell

Tes cangkang mriksa wates tekanan katup sing dipasang ing kahanan tes sing ditemtokake. Tekanan tes lan wektu ditahan kudu ngetutake syarat inspeksi sing ditrapake.

Tes Kebocoran Kursi

Tes kursi mriksa apa katup sing ditutup cocog karo kritéria panrima bocor sing ditemtokake. Kahanan tes gumantung saka standar lan spesifikasi katup sing ditrapake.

Pemriksaan pungkasan

Pemriksaan pungkasan bisa kalebu mriksa dimensi, pemeriksaan sambungan, kondisi permukaan, tandha identifikasi lan gerakan operasi. Cathetan inspeksi sing dibutuhake utawa dokumentasi materi bisa diwenehake miturut syarat pesenan.

Operasi lan Pangopènan

Sadurunge komisioning, priksa orientasi katup, arah aliran lan kebersihan pipa. Partikel asing sing ditinggalake ing pipa bisa mengaruhi cakram utawa permukaan sealing sajrone operasi.

Sajrone layanan, gangguan sing ora biasa, geter, gerakan disk bola-bali utawa aliran mbalikke kudu diselidiki. Kahanan kasebut bisa uga ana gandhengane karo kecepatan aliran, instalasi, ukuran katup utawa owah-owahan ing sistem operasi.

Sadurunge mriksa utawa pangopènan, isolasi lan depressurize pipa. Priksa disk, mekanisme engsel, lumahing jog lan sambungan awak kanggo nyandhang, celengan utawa karusakan. Ganti komponen nalika kondisine ora nyukupi syarat pangopènan sing ditrapake.

FAQ

Q1: Apa Swing Check Valve ANSI Kelas 150?

A Swing Check Valve ANSI Class 150 minangka katup cek cakram berengsel kanthi rating tekanan Kelas 150. Iku nggunakake aliran proses kanggo mbukak disk lan nutup nalika aliran sudo utawa mbalikke, nggawe cocok kanggo nyegah otomatis mbalikke-aliran ing pipa industri kompatibel.

Q2: Apa katup mriksa swing mbutuhake aktuator?

Ora. Cakram beroperasi kanthi otomatis miturut kondisi aliran lan tekanan ing pipa. Ora ana aktuator pneumatik, listrik utawa hidrolik sing dibutuhake kanggo operasi katup normal.

Q3: Informasi apa sing dibutuhake nalika milih katup mriksa ayunan?

Informasi utama kalebu ukuran pipa, kelas tekanan, jinis sambungan, arah instalasi, medium, tekanan operasi, suhu, syarat material lan syarat khusus sing ana gandhengane karo korosi, palu banyu utawa inspeksi.

Q4: Bisa konstruksi stainless steel digunakake kanggo banyu segara?

Bisa dianggep kanggo aplikasi banyu laut sing cocok, nanging kompatibilitas materi kudu dievaluasi adhedhasar konsentrasi klorida, suhu, kondisi aliran lan faktor karat liyane. Kelas stainless steel kudu dikonfirmasi sadurunge milih.

Q5: Apa sing bisa nyebabake aliran mbalikke sawise katup dipasang?

Panyebab sing bisa uga kalebu arah instalasi sing salah, disk sing ora bisa obah kanthi bebas, permukaan sealing rusak, materi manca ing njero tutup, ukuran sing ora cocog utawa kondisi operasi ing njaba jarak sing dituju. Katup lan pipa ing sakubenge kudu dipriksa sawise sistem wis diisolasi kanthi aman.

Q6: Apa tutup bisa digunakake kanggo media suhu dhuwur?

Kisaran suhu sing kadhaptar yaiku -25 ℃ nganti 150 ℃. Panggunaan nyata ing suhu sing luwih dhuwur kudu dipriksa marang rating suhu-tekanan lan kompatibilitas awak, cakram lan bahan kursi karo medium.

Q7: Apa bahan liyane kasedhiya?

ya wis. Konfigurasi materi liyane kasedhiya ing panyuwunan. Bahan sing dibutuhake kudu ditemtokake miturut medium, tekanan, suhu, kondisi korosi lan syarat proyek sing ditrapake.
