Wawasan Teknis: 2000 WOG 2-Piece High Platform Ball Valve - Fitur Desain & Lingkungan Aplikasi

2026-10-16 0 Ninggalake kula pesen

Panduan Produk · Ball Valve

Minangka piranti kontrol aliran pokok kanggo medium-kanggo-dhuwur meksa sistem pipa industri, ing2000 WOG 2-piece (2PC) platform dhuwur werni katupnggabungke resistance meksa kuwat, construction loropaken layanan lan kompatibilitas automation rapi. Wis dadi pilihan utama kanggo jaringan pipa otomatis ing industri global. Ing ngisor iki ana rincian rinci babagan sorotan desain lan kahanan operasi sing ditrapake.

2000 PSIPeringkat WOG

2-Pisah PisahKonstruksi awak

ISO 5211Pemasangan aktuator

CF8 / CF8M / WCBBahan Badan

Karakteristik Desain Inti

01 Struktur Badan

2-Piece Konstruksi Body Split

Awak tutup nganggo struktur dipasang loro, kalebu awak kiwa lan awak tengen sing diikat nganggo baut. Dibandhingake karo klep bal siji-potong, bisa dibongkar ing situs kanggo mriksa cepet lan ngganti inti lan segel bal internal, nyuda biaya pangopènan lan downtime sistem.

Diprodhuksi liwat casting investasi silika sol, kekandelan tembok awak tutup strictly tundhuk karoASME B16.34standar internasional, ngirimke kekuatan struktural stabil kanggo tahan 2000 PSI tekanan kerja. Bahan awak standar kalebuCF8 (304 stainless steel)lanCF8M (baja tahan karat 316); baja karbon WCBuga kasedhiya kanggo proyèk murah-karat, biaya-sensitif.

Sambungan pungkasan ndhukung sawetara standar utas internasional kalebuNPT, BSP, BSPTlanDIN 2999, karo rapat akurasi threadANSI B1.20.1kanggo sealing instalasi dipercaya. Weld soket, weld butt lan ujung flanged bisa disesuaikan miturut panyuwunan.

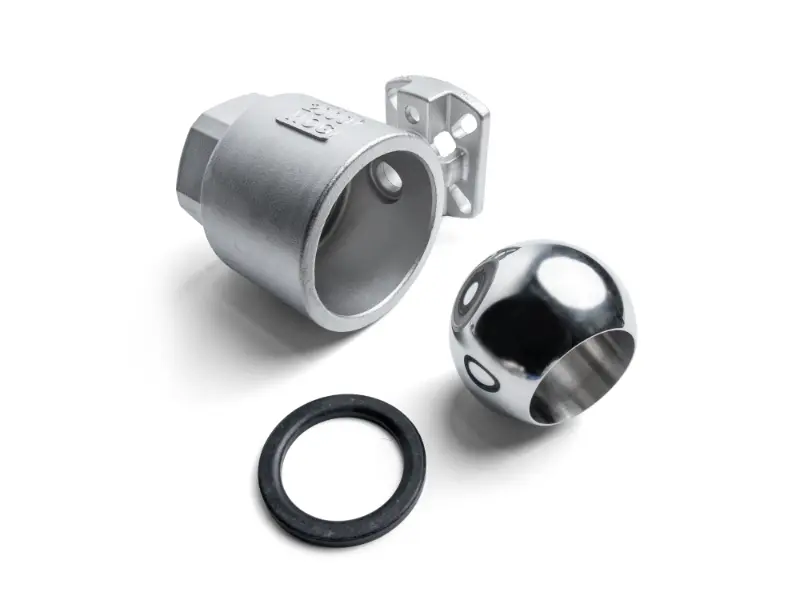

2000 WOG 2-Piece High Platform Ball Valve — Konstruksi bodi pamisah 2 potong -**CF8 / CF8M / WCB**kasedhiya

02 Antarmuka aktuasi

ISO 5211 High Platform Direct Mounting Pad

Iki minangka fitur sing mbedakake katup bal platform dhuwur saka model konvensional.

Ndhuwur gagang tutup digabungake karoPlatform pemasangan standar ISO 5211kanthi pola bolongan bolt standar lan ukuran poros. Aktuator pneumatik lan listrik bisa dipasang langsung ing keselarasan sing tepat, tanpa perlu tambahan kurung sambungan, kopling utawa piring adaptor.

Desain iki njamin coaxiality antarane batang tutup lan poros output actuator, ngilangake backlash transmisi, lan nambah akurasi lan stabilitas kontrol otomatis. Uga nyuda biaya bahan instalasi lan tenaga kerja, saengga cocog kanggo sistem pipa sing ngalami upgrade otomatisasi batch.

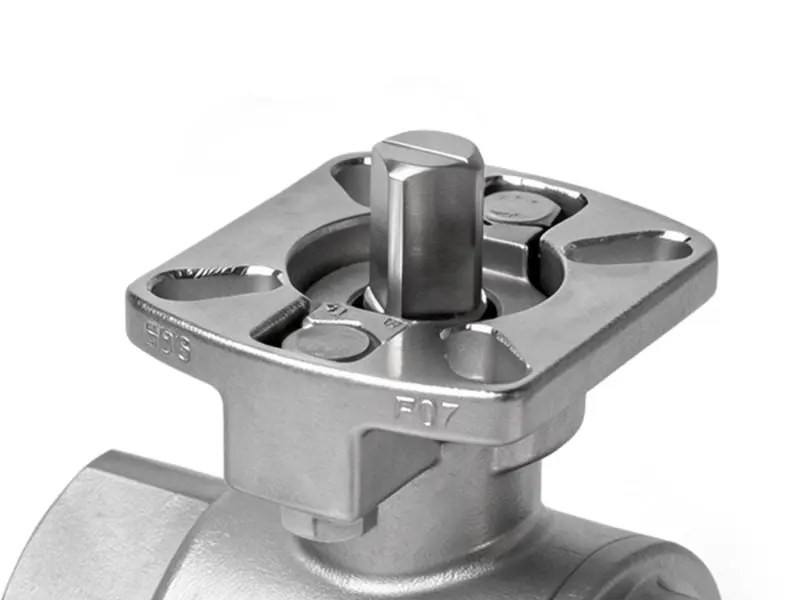

2000 WOG 2-Piece High Platform Ball Valve ISO 5211 Pad — ISO 5211 pad platform dhuwur -**pemasangan aktuator langsung**, ora perlu adaptor

03 Path Aliran

Ngambang Ball & Full Port Arus Path

Inginti bal ngambangora duwe poros puteran tetep. Ing tekanan medium, kanthi alami ngompres ing kursi sisih outlet kanggo entuk panyegelan sing dipercaya loro arah, njamin kebocoran nol sanajan ing kahanan operasi tekanan rendah.

Ingpath aliran port lengkapfitur diameteripun utama meh podho rupo karo bolongan pipa, asil ing resistance aliran banget kurang lan mundhut meksa minimal. Ngoptimalake kapasitas aliran pipa nalika nyuda resiko sedimentasi medium lan clogging, cocok kanggo aplikasi sing mbutuhake tingkat aliran dhuwur lan tekanan rendah.

Permukaan inti bal wis dipolesake pangilon kanggo kekasaran permukaan sing kurang, gesekan sing kurang ing kursi, torsi operasi sing luwih entheng lan umur layanan sing luwih dawa.

04 Desain Safety

Desain Stem Blowout-Proof

Batang katup nganggo astruktur blowout-bukti ngisor-dimuatkaro langkah matesi ing basa, nglumpuk munggah saka nang awak tutup. Sanajan tekanan pipa mundhak ora normal, batang ora bakal diusir saka awak kanthi tekanan medium, ngilangi bebaya injeksi tekanan dhuwur ing sumber struktural.

A Set segel pengepakan PTFE / grafitlan mesin cuci tikaman dipasang ing antarane batang lan awak, njamin kinerja sealing dinamis saka bagean puteran nalika nyuda torsi operasi kanggo operasi manual sing luwih lancar. Versi manual-dilakokno dilengkapi karoNgalahake lockable, sing bisa didandani ing posisi mbukak utawa ditutup kanthi lengkap kanggo nyegah kontak sing ora disengaja lan operasi sing ora sah.

05 Sistem Sealing

Sistem Soft Sealing

Fitur konfigurasi standarPTFE (polytetrafluoroethylene)segel jog, kang kurban stabilitas kimia banget lan poto-lubrication kanggo sealing dipercaya lan tingkat nyandhang kurang. Pilihan upgrade kalebuRPTFE (dikuatake PTFE)lanMPTFE (dimodifikasi PTFE)kanggo nambah resistance nyandhang lan kinerja suhu dhuwur.

Kursi nganggo adesain struktur sing wis dikencengi, sing njaga tekanan sealing sing cukup sawise nggunakake jangka panjang, nyuda resiko bocor lan ngluwihi interval pangopènan.

Lingkungan sing ditrapake & Kondisi Kerja

Aplikasi Industri Khas

O Minyak & GasPeralatan Wellhead, pipa kumpul, lan kontrol mati tekanan medium-dhuwur kanggo stasiun pangisi CNG.

C Industri KimiaTransfer cairan kimia, pipa reaktor, lan potongan medium kanggo sistem pemulihan pelarut.

H Sistem Hidrolik & PneumatikKontrol pipa kanggo unit daya hidrolik lan sistem kontrol pneumatik tekanan dhuwur.

W Perawatan banyuPipeline switching kanggo tekanan dhuwur reverse osmosis lan sistem filtrasi presisi.

A Lini Produksi OtomatisPipa industri sing mbutuhake integrasi aktuator kanggo remot kontrol lan proteksi interlock.

F Pangan & FarmasiVersi baja tahan karat sanitasi kanggo pipa pangiriman materi.

Standar & Kepatuhan

Desain & Manufaktur ASME B16.34 · API 608

Performance Testing API 598

Sistem Mutu ISO 9001 · CE

Studi Kasus

Gas Municipal · Remote SCADA

Jaringan Distribusi Gas Tekanan Sedheng Kota

4.0 MPa Tekanan Operasi

Latar mburi Proyek

Pipa outlet tekanan medium stasiun pangaturan tekanan gas kutha beroperasi kanthi tekanan desain 4,0 MPa. Sistem kasebut mbutuhake integrasi karo sistem SCADA kanggo pengiriman remot lan mati darurat. Katup kudu nyedhiyakake nol bocor eksternal, interval bebas pangopènan sing dawa, lan ndhukung layanan in-line supaya ora ngganggu pasokan gas menyang distrik.

Solusi Katup

2000 WOG 2-piece katup werni platform dhuwur ing CF8 (304 stainless steel) karo NPT Utas ends lan RPTFE dikiataken kursi dipilih, dilengkapi langsung-dipasang bledosan-bukti aktuator listrik. Rating tekanan katup adoh ngluwihi tekanan operasi nyata.

Manfaat Utama

Awak tutup lan asu laut operate ing kahanan kurang-kaku long-term, nemen ngurangi creep segel. urip Service wis lengkap dening luwih saka50%dibandhingake klep bal PN40 standar.
Platform dhuwur standar ISO 5211 mbisakake pemasangan aktuator langsung tanpa kurung adaptor, ngethok wektu instalasi kanthi30%lan njamin coaxiality luwih kanggo akurasi remot kontrol stabil.
Desain awak pamisah 2-potong ndhukung pembongkaran lan panggantos segel in-line tanpa nglereni pipa, nyuda downtime pangopènan distrik kanthi70%.
Struktur sealing bidirectional bal ngambang ngirimake bocor eksternal nol, njamin transmisi gas sing aman lan tundhuk karo spesifikasi desain gas kutha.

Refinery · Water Hammer

Cabang Tekanan Tinggi Sistem Air Pendingin Sirkulasi Industri

2.5 MPa Tekanan Operasi

Latar mburi Proyek

Cabang tekanan dhuwur saka sistem banyu pendingin sing sirkulasi ing kilang gedhe beroperasi ing 2,5 MPa, kanthi kejut palu banyu intermiten ing pipa. Katup bal PN25 standar asli ngalami kebocoran kursi lan deformasi awak, lan mbutuhake pemotongan pipa kanggo pangopènan sing nyebabake produksi mati.

Solusi Katup

Diganti karo katup bal platform dhuwur 2000 WOG ing baja karbon WCB, nampilake jalur aliran port lengkap lan dipasangake karo aktuator pneumatik kanggo kontrol on/off sing diprogram.

Manfaat Utama

Awak katup tugas abot WOG 2000 nawakake resistensi palu banyu sing luwih unggul tinimbang katup PN25 standar, tahan palu banyu instan nganti tekan10 MPatanpa deformasi awak utawa gagal segel.
Desain port Full nggawe mundhut meksa kurang saka0,03 MPa, ngurangi beban pump sirkulasi dening5%lan ngirimake penghematan energi jangka panjang sing penting.
Aktuator pneumatik sing dipasang langsung ing platform dhuwur nanggapi kurang saka1 detik, cocok kanggo operasi ngoper sing kerep diprogram.
Awak tutup 2-piece ngidini disassembly cepet kanggo ukuran reresik lan lebu saka inti werni, pindho efficiency pangopènan tanpa nglereni pipa utawa mati produksi.

HVAC · Refrigerant

Refrigerant Jalur Utama saka Central Air Conditioning Screw Chillers

1.8 MPa Tekanan Operasi

Latar mburi Proyek

Pendingin banyu jinis sekrup ing kompleks komersial gedhe nggunakake refrigeran R134a, kanthi jalur utama sing beroperasi ing 1,8 MPa. Katup kudu nduweni kinerja sealing sing apik kanggo nyegah bocor refrigeran, lan kompatibel karo aktuator listrik kanggo kontrol klompok liwat sistem otomatisasi bangunan (BAS).

Solusi Katup

Katup werni platform dhuwur 2000 WOG ing baja tahan karat CF8, kanthi kursi penyegel refrigeran khusus lan aktuator listrik kompak sing dipasang langsung.

Manfaat Utama

Awak katup sing dirating tekanan dhuwur kanthi sealing presisi entuk bocor refrigeran nol, ngilangi mundhut kapasitas pendinginan lan masalah emisi lingkungan.
Antarmuka platform dhuwur ISO 5211 standar nambah efisiensi perakitan batch chiller kanthi30%. Aktuator bisa diijolake sacara universal tanpa adaptor khusus kanggo panggantos sawise adol luwih gampang.
Struktur 2-potongan nggampangake disassembly lan pangopènan sajrone mrikso chiller utama tanpa ngrusak las pipa, nyuda biaya pangopènan kanthi40%.
Tekanan operasi sing adoh saka rating nominal nyuda penuaan segel kanthi signifikan, nambah interval bebas pangopènan nganti rampung3 taun.

Kimia Halus · Media Korosif

Pipa Transfer Bahan Baku Kimia Halus

1.6 MPa Tekanan Operasi

Latar mburi Proyek

Garis transfer bahan mentah surfaktan ing pabrik kimia saben dina beroperasi ing 1,6 MPa, kanthi media sing rada korosif. Katup kudu ndhukung remot kontrol, gampang dibongkar lan diresiki, lan nyukupi syarat kebersihan kanggo owah-owahan batch.

Solusi Katup

2000 WOG 2-Piece klep werni platform dhuwur ing CF8M (316 stainless steel) karo desain port lengkap, kursi PTFE lan bledosan-bukti aktuator pneumatik.

Manfaat Utama

316 awak stainless steel tahan korosi entheng. Desain port lengkap ora duwe zona mati aliran, nyuda akumulasi lan rusak materi kanggo nyukupi syarat kebersihan produksi kimia saben dina.
Operasi kurang kaku jangka panjang ing kahanan derated ngilangake risiko permeasi media lan kontaminasi silang antarane owah-owahan batch.
Aktuator pneumatik bledosan sing dipasang langsung ing platform dhuwur ISO langsung nyukupi syarat perlindungan bledosan bengkel kimia tanpa modifikasi tambahan.
Desain pamisah 2-piece ngidini disassembly cepet kanggo reresik internal lan sterilization, ngurangi batch changeover wektu reresik dening60%.

Wedang · CIP Suhu Dhuwur

Sistem CIP ing Pabrik Pabrik Minuman

3.0 MPa Tekanan Operasi

Latar mburi Proyek

Sistem Clean-in-Place (CIP) suhu dhuwur ing pabrik manufaktur minuman beroperasi ing 3,0 MPa, kanthi agen pembersih alkalin 80 °C. Katup kudu tahan suhu lan karat, nyedhiyakake segel sing dipercaya, ndhukung kontrol program otomatis, lan tundhuk karo standar GMP panganan.

Solusi Katup

Food-grade 2000 WOG 2-piece katup werni platform dhuwur ing CF8 stainless steel, dilengkapi karo RPTFE dikiataken kursi suhu dhuwur lan langsung-dipasang sanitary pneumatic actuator.

Manfaat Utama

Tekanan operasi 3.0 MPa adoh saka rating nominal 2000 WOG, nyedhiyakake cadangan tekanan sing cukup sanajan ing suhu sing luwih dhuwur, tanpa risiko gagal segel utawa deformasi awak.
Kursi sing dikuatake RPTFE nawakake suhu lan resistensi kimia sing unggul, kanthi umur layanan kaping pindho saka kursi PTFE standar, tahan gosok terus-terusan kanthi cairan pembersih suhu dhuwur.
Desain langsung-mount platform dhuwur ora nggawe zona mati kebersihan ing antarmuka aktuator-katup, gampang kanggo ngresiki lan disinfect, kanthi tundhuk karo syarat sertifikasi GMP industri panganan.
Awak katup 2-potong ngidini disassembly cepet kanggo inspeksi kebersihan internal tanpa mbusak kabeh pipa, nyederhanakake pemeriksaan rutin lan pangopènan.

Yen sampeyan sumber dipercaya2000 WOG 2PC katup werni platform dhuwurkanggo proyek sampeyan, kita nyedhiyakake konfigurasi materi khusus, opsi sambungan pungkasan lan solusi sing cocog karo aktuator. Hubungi tim teknik kanggo dhukungan teknis utawa kutipan sing disesuaikan.
