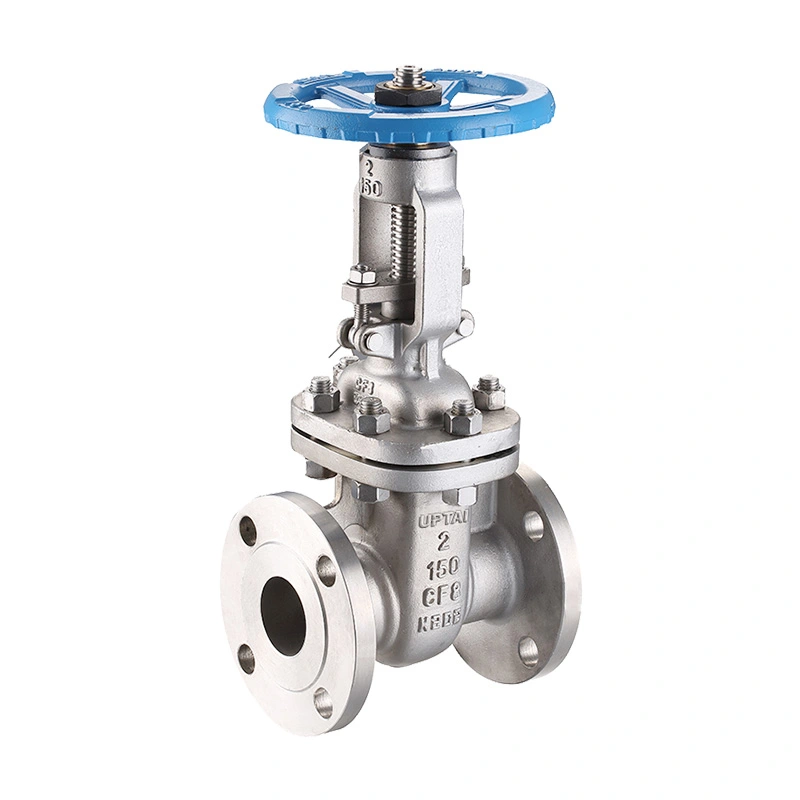

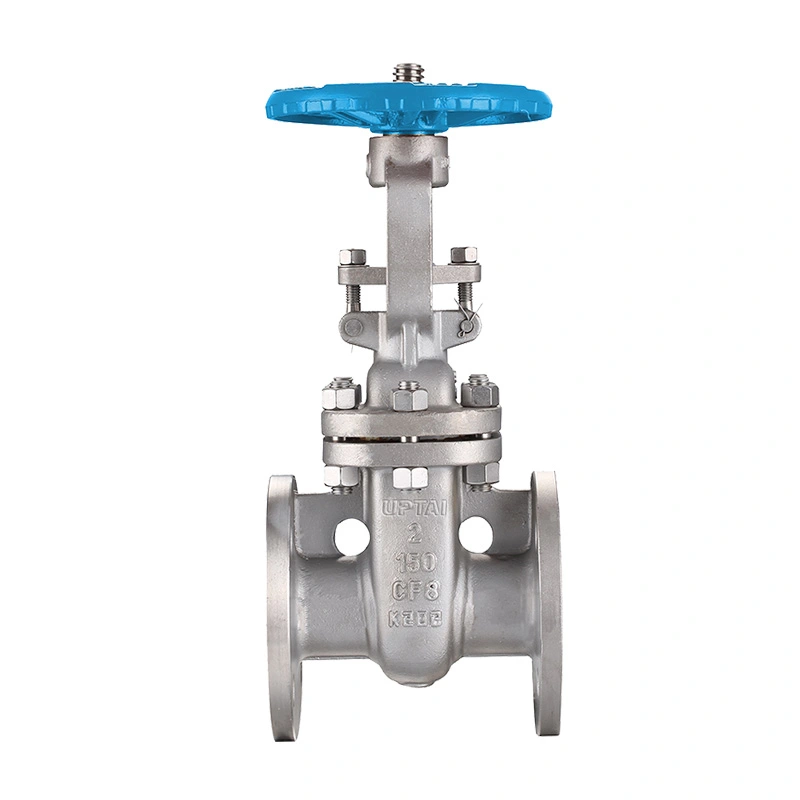

ANSI 150LB Stainless Steel Gate Valve

Katup Gerbang Stainless Steel ANSI 150LB dikonfigurasi kanggo isolasi pipa ing ngendi jalur aliran full-bore lan awak tutup stainless steel dibutuhake. Gerbang kasebut obah kanthi vertikal kanggo mbukak utawa nutup jalur kasebut, nggawe katup iki cocog kanggo aplikasi sing biasane mbutuhake layanan mbukak utawa ditutup kanthi lengkap tinimbang throttling terus-terusan. Konfigurasi sing kadhaptar kalebu NPS 2 "nganti 48" lan nggunakake roda tangan utawa operasi gear miturut ukuran katup.

Shangtai ngasilake katup industri ing Wenzhou, Zhejiang, China. Produksi katup kalebu persiapan materi, mesin, perakitan komponen, tes tekanan, inspeksi, menehi tandha, lan kemasan pungkasan. Konfigurasi produk bisa dikonfirmasi miturut ukuran pipa, kelas tekanan, medium operasi, suhu, syarat materi, standar sambungan, lan spesifikasi proyek sing ditrapake.

Dimensi Utama

Konstruksi Gate Valve lan Prinsip Operasi

Katup kasebut nggunakake unsur penutupan jinis gerbang sing mlaku jejeg arah aliran pipa. Nalika gapura wis kebak wungu, wacana aliran dibukak; nalika gapura diedhunaké, dalan ditutup. Pengaturan lurus iki umume dipilih kanggo isolasi pipa sing pentinge mundhut tekanan rendah ing posisi mbukak kanthi lengkap.

Katup gerbang umume dimaksudake kanggo ngisolasi tinimbang throttling rutin. Njaga tutup mbukak kanthi lengkap utawa ditutup kanthi lengkap mbantu nyuda nyandhang sing ora perlu ing gapura lan permukaan kursi. Yen regulasi aliran dibutuhake, jinis katup lan kahanan operasi kudu dievaluasi kanthi kapisah.

Badan Stainless Steel lan Disc

Bahan awak lan disk sing kadhaptar yaiku ASTM A351 CF8 / CF8M. Gelar baja tahan karat iki bisa dipilih kanggo layanan industri ing ngendi ketahanan karat lan kompatibilitas materi minangka pertimbangan penting. Materi sing nyata kudu dicocogake karo medium proses, suhu, tekanan, lan spesifikasi proyek.

F304 / F316 Batang

Batang kasebut ditemtokake minangka ASTM A182 F304 / F316. Batang ngirimake pasukan operasi saka handwheel utawa operator gear menyang gerbang. Pilihan bahan batang kudu dianggep bebarengan karo awak katup, cakram, kursi, packing, lan medium proses.

Konfigurasi Stellite 6 Kursi

Konfigurasi jog kadhaptar kalebu ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 hard-madhep digunakake ing lumahing lelenggahan ditrapake ngendi resistance kanggo nyandhang lan kontak lelenggahan bola-bali dibutuhake. Penataan kursi sing tepat kudu dikonfirmasi miturut ukuran katup lan konfigurasi sing diurutake.

Kelas 150 Tekanan lan Sambungan Flange

Sebutan Kelas 150 ngenali kelas tekanan katup miturut sistem rating tekanan-suhu ASME sing ditrapake. Ora kudu diinterpretasikake minangka tekanan kerja 150 PSI sing tetep. Tekanan kerja maksimum sing kadhaptar yaiku 285 PSI, dene tekanan sing diidinake kanggo katup tartamtu gumantung saka materi, ukuran, suhu, lan rating tekanan-suhu sing ditrapake.

Katup nggunakake ujung flanged sing kompatibel karo RF. Kanggo NPS 2 "nganti 24", standar sambungan sing kadhaptar yaiku ASME B16.5, nalika NPS 26" lan ndhuwur ditemtokake karo ASME B16.47 Series A. Dimensi flange pipa, kelas tekanan, pilihan gasket, susunan bolt, lan kondisi pasuryan kudu dipriksa sadurunge instalasi.

Operasi Katup lan Pilihan Ukuran

Cara operasi diganti miturut ukuran katup. Konfigurasi sing kadhaptar nggunakake handwheel kanggo katup saka 2 "nganti 16" lan operator gear kanggo ukuran 18 "lan luwih gedhe. Katup sing luwih gedhe mbutuhake torsi operasi sing luwih gedhe, nggawe mekanisme gear cocok kanggo operasi manual katup pipa diameter luwih gedhe.

Operasi Handwheel

Operasi Handwheel nyedhiyakake kontrol lokal langsung kanggo ukuran katup 2 "nganti 16" sing ditemtokake. Operator kudu nguripake handwheel sesuai karo bukaan tutup lan arah tutup lan ngirim ora nggunakake pasukan external gedhe banget kanggo ngatasi resistance ora normal.

Operator Gear

Katup saka 18 "lan ndhuwur wis ditemtokake karo operator pindah. Gearbox menehi kauntungan mechanical kanggo mbukak lan nutup klep luwih gedhe lan bisa migunani ing ngendi operasi handwheel langsung mbutuhake pasukan operasi gedhe banget.

Pertimbangan Layanan NACE

Referensi konfigurasi sing kadhaptar NACE MR0175 / ISO 15156. Standar kasebut digandhengake karo syarat materi kanggo peralatan sing ana ing lingkungan tartamtu sing ngemot hidrogen sulfida ing produksi minyak lan gas. Penerapan NACE kudu dikonfirmasi marang lingkungan layanan nyata, syarat materi, tekanan, suhu, lan spesifikasi proyek tinimbang mung saka model katup.

Kanggo aplikasi layanan asam, pilihan material lan syarat kekerasan bisa dadi penting. Konfigurasi katup lengkap, kalebu bahan sing ngemot tekanan, trim, kursi, batang, lan komponen sing dibasahi liyane, mula kudu dideleng miturut syarat proyek sing ditrapake sadurunge pesenan.

Industri sing ditrapake

Sistem Minyak lan Gas

Digunakake kanggo isolasi pipa ing aplikasi hulu, tengah, panyulingan, lan petrokimia ing ngendi bahan baja tahan karat sing dipilih lan kelas tekanan kompatibel karo kahanan layanan.

Pangolahan Kimia

Cocog kanggo ngisolasi cairan kimia lan proses sing kompatibel. Awak, cakram, gagang, kursi, lan pilihan materi liyane kudu dipriksa karo komposisi kimia, konsentrasi, suhu operasi, lan tekanan.

Banyu lan Limbah

Ditrapake kanggo distribusi banyu sing dipilih, perawatan, sarana, lan saluran pipa banyu proses ing ngendi katup isolasi flanged dibutuhake.

Sistem Daya lan Utilitas

Bisa digunakake kanggo ngisolasi ing saluran pipa sarana industri, sistem sing gegandhengan karo daya, layanan HVAC, lan aplikasi cairan liyane sing kompatibel ing watesan tekanan lan suhu sing ditemtokake.

Pertimbangan Pilihan

Ukuran Pipa:Konfirmasi ukuran pipa nominal lan ukuran katup sing dibutuhake sadurunge pesen. Klep diameter gedhe uga kudu dicenthang kanggo instalasi lan ruang operasi sing kasedhiya.

Kelas tekanan:Konfirmasi yen Kelas 150 lan tekanan kerja maksimal sing kadhaptar cocog kanggo tekanan pipa nyata ing suhu operasi.

Kompatibilitas Sedheng:Priksa kompatibilitas awak stainless steel, disk, gagang, jog, packing, lan bahan wetted liyane karo medium proses.

Standar Koneksi:Verifikasi standar flange, madhep RF, susunan bolt-bolongan, jinis gasket, lan syarat pasuryan-kanggo-pasuryan marang gambar pipa.

Metode operasi:Konfirmasi apa operasi handwheel utawa gear dibutuhake miturut ukuran katup, posisi instalasi, ruang operasi sing kasedhiya, lan torsi operasi sing dibutuhake.

Persyaratan Layanan Sour:Yen katup dimaksudake kanggo gas kecut utawa H₂Layanan sing ngemot S, nyedhiyakake NACE utawa spesifikasi proyek sing ditrapake kanggo konfirmasi materi lan manufaktur.

Instalasi lan Maintenance

Sadurunge instalasi, mriksa tutup, flange pasuryan, sealing lumahing, lan tutup protèktif kanggo karusakan transportasi. Pipa kasebut kudu diselarasake kanthi bener supaya beban pipa eksternal ora ditransfer tanpa perlu

FAQ

Q1: Kepiye katup gapura beda karo katup bal ing isolasi pipa?

Katup gapura nggunakake gapura obah linier kanggo mbukak utawa nutup pipa, dene katup bal nggunakake bal puteran. Katup gerbang umume dipilih kanggo isolasi pipa sing luwih gedhe ing ngendi jalur aliran lurus lan resistensi aliran sing relatif kurang ing posisi sing mbukak dibutuhake.

Q2: Apa sing kudu dipriksa yen katup gapura angel dioperasi?

Priksa manawa saluran pipa wis didadekake siji, apa gagang lan mekanisme operasi resik lan lubricated minangka kasebut, lan apa meksa gedhe banget utawa celengan mengaruhi gerakan gapura. Yen resistance ora normal tetep, tutup kudu diisolasi lan dipriksa tinimbang dipeksa nganggo pengaruh eksternal tambahan.

Q3: Kepiye tutup gapura stainless steel kudu disimpen sadurunge instalasi?

Katup kudu disimpen ing panggonan sing resik lan garing kanthi pelindung flange tetep ana. Ngindhari paparan bahan korosif, kelembapan sing berlebihan, impact, lan kontaminasi permukaan sealing internal. Klep gedhe uga kudu didhukung kanthi tepat sajrone panyimpenan lan penanganan.

Q4: Apa sing bisa nyebabake bocor sawise katup gapura dipasang?

Panyebab sing bisa uga kalebu permukaan sealing sing rusak, instalasi gasket sing ora cocog, materi manca ing njero katup, operasi nutup sing salah, utawa masalah penyelarasan pipa. Panyebab nyata kudu ditemtokake liwat pemeriksaan lan tes tekanan sawise sistem wis diisolasi kanthi aman.

Q5: Apa ANSI 150LB Stainless Steel Gate Valve diwenehake miturut gambar pipa?

ya wis. Ukuran katup, dimensi pasuryan-kanggo-pasuryan, susunan flange, posisi operasi, konfigurasi materi, lan syarat sambungan liyane bisa dideleng ing gambar pipeline sadurunge produksi. Iki utamané migunani kanggo klep panggantos lan proyèk karo dimensi instalasi tetep.

Q6: Apa tutup bisa digunakake minangka panggantos kanggo tutup gapura ana?

Ya, yen katup panggantos cocog karo ukuran sing dibutuhake, kelas tekanan, dimensi pasuryan-kanggo-pasuryan, sambungan flange, spesifikasi materi, metode operasi, lan papan instalasi. Gambar katup sing wis ana, informasi papan jeneng, utawa data dimensi bisa digunakake kanggo konfirmasi konfigurasi.

Q7: Carane urip layanan katup bisa maintained?

Ngoperasikake katup ing watesan tekanan lan suhu sing ditemtokake, ngindhari siklus bola-bali sing ora perlu, njaga batang lan mekanisme operasi ing kondisi sing cocog, lan mriksa katup kanthi periodik miturut jadwal pangopènan pipa. Sembarang bocor ora normal utawa resistance operasi kudu diselidiki sakcepete.

Q8: Informasi teknis apa sing kudu dikonfirmasi sadurunge pesen?

Informasi kunci kalebu ukuran nominal, kelas tekanan, sambungan pungkasan, dimensi pasuryan, awak lan bahan trim, konfigurasi kursi, metode operasi, medium layanan, tekanan, suhu, standar sing ditrapake, lan syarat inspeksi utawa dokumentasi khusus.
