Katup Gerbang Baja Karbon Forged 800LB

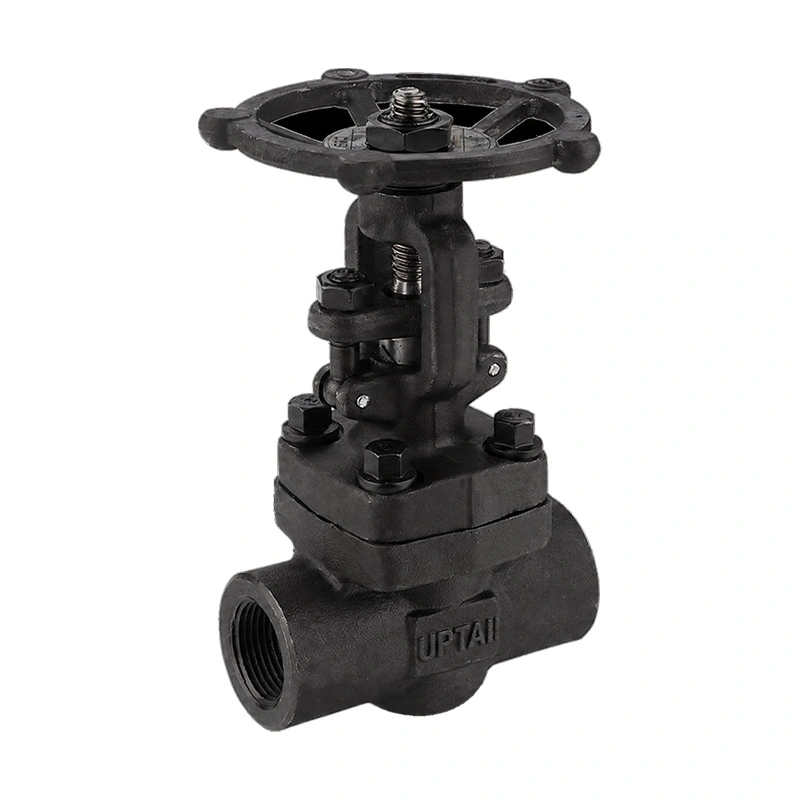

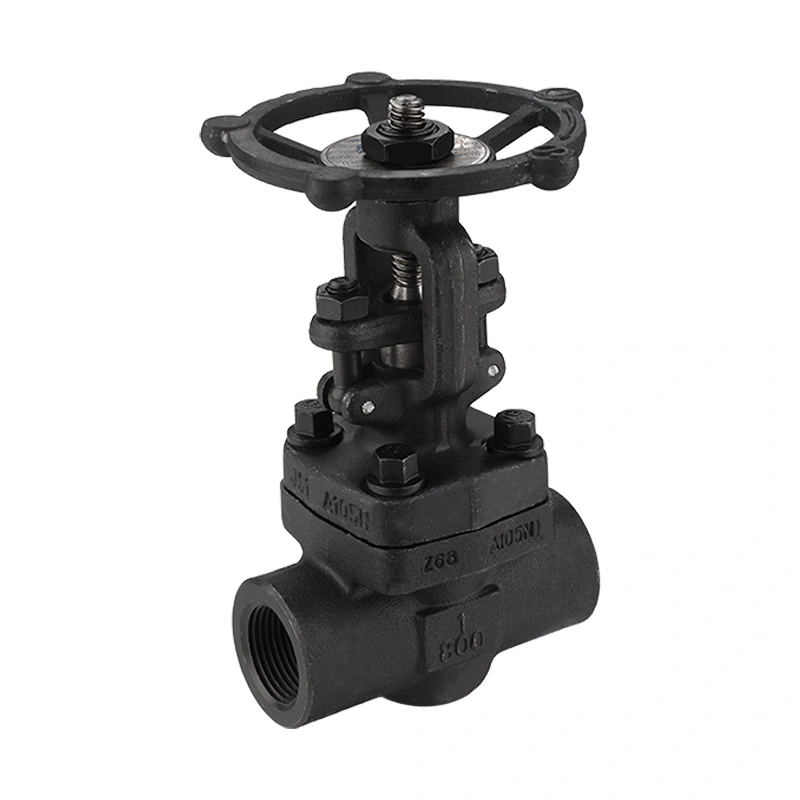

Katup Gerbang Baja Karbon Forged 800LB minangka katup gerbang palsu kanggo pipa industri cilik. Iki nggunakake awak ASTM A105N, susunan batang OS&Y, kap mesin bolted, lan operasi roda tangan. NPT, BSP, lan sambungan socket-weld kasedhiya kanggo konfigurasi pipa sing beda.

Shangtai ngasilake katup industri ing Wenzhou, Zhejiang, China. Proses produksi kalebu mesin, perakitan, tes tekanan, inspeksi, menehi tandha, lan kemasan. Spesifikasi katup bisa dikonfirmasi saka ukuran sing dibutuhake, sambungan, medium, tekanan, suhu, lan syarat materi.

Dimensi Utama

Konstruksi Valve

Awak katup digawe saka baja karbon palsu ASTM A105N. Bonet dipasang ing awak, ngidini akses menyang bagean internal sawise garis wis diisolasi lan depressurized.

OS&Y Stem

Desain Screw lan Yoke njaba nyelehake batang ing njaba awak tutup. Gerakan batang bisa dideleng sajrone operasi, sing uga menehi indikasi visual sing gampang babagan posisi katup.

Wedge Padat

Wedge gerakane vertikal kanggo nutup wacana aliran. Katup gerbang dimaksudake kanggo layanan isolasi lan biasane dioperasikake ing posisi sing mbukak utawa ditutup kanthi lengkap.

Bahan Batang lan Kursi

Bahan batang sing kadhaptar yaiku ASTM A182 F6a. Disk kasedhiya ing ASTM A-276 Gr. 420 kanthi konfigurasi madhep hard Stellite 6 opsional, dene materi kursi sing kadhaptar yaiku ASTM A-276 Gr. 410.

Tekanan lan Suhu

Katup kasebut dirating CL800 kanthi tekanan kerja maksimal 1975 PSI. Tekanan kerja sing ditrapake gumantung saka suhu, bahan, ukuran, lan rating suhu tekanan sing cocog. Katup kudu dipilih nggunakake kondisi operasi nyata tinimbang kelas tekanan piyambak.

Kisaran suhu sing kadhaptar yaiku -29ºc + 425ºc. Kursi, batang, pengepakan, lan bahan internal liyane kudu dipriksa kompatibilitas nalika katup digunakake ing suhu sing luwih dhuwur.

Pungkasi Pilihan Sambungan

Katup bisa diwenehake karo NPT, BSP, utawa ujung soket-las. Sambungan kudu cocog karo spesifikasi pipa lan cara instalasi.

NPT

NPT Utas ends ditemtokake miturut kadhaptar ASME B1.20.1 standar sambungan. Ukuran benang lan komponen kawin kudu dipriksa sadurunge instalasi.

BSP

Ujung BSP kasedhiya kanggo sistem pipa nggunakake benang BSP sing kompatibel. Konfigurasi thread sing dibutuhake kudu dikonfirmasi nalika pesen.

Las Soket

Socket-weld ends cocok kanggo pipa bolongan cilik ing ngendi sambungan sing dilas dibutuhake. Prosedur welding kudu ngetutake spesifikasi pipa sing ditrapake.

Persyaratan NACE

Spesifikasi kasebut nyathet NACE MR0175 / ISO 15156. Kanggo aplikasi layanan asam, bahan katup lan syarat manufaktur kudu ditinjau miturut kahanan layanan lan spesifikasi proyek sing nyata.

Yen kepatuhan NACE dibutuhake, biji materi sing dibutuhake, watesan kekerasan, syarat inspeksi, lan dokumentasi kudu dikonfirmasi sadurunge produksi.

Aplikasi Khas

Minyak lan Gas:Titik isolasi cilik ing hulu, hilir, lan pipa proses.

Pemurnian lan Petrokimia:Jalur proses, pipa sarana, lan sambungan peralatan sing mbutuhake isolasi manual.

Generasi daya:Garis uap, boiler, lan sarana sing dipilih ing wates tekanan lan suhu sing ditemtokake.

Peralatan industri:rakitan piping kompak lan peralatan proses nggunakake sambungan Utas utawa soket-las.

Titik Pamilihan

Konfirmasi ukuran tutup, jinis sambungan, tekanan operasi, suhu, medium, lan syarat materi sadurunge pesen. Kanggo aplikasi layanan asam, nyedhiyakake spesifikasi NACE sing ditrapake. Kanggo sambungan Utas, konfirmasi jinis lan ukuran Utas. Kanggo sambungan soket-las, konfirmasi ukuran pipa lan syarat welding.

Katup dimaksudake kanggo isolasi. Yen aplikasi mbutuhake regulasi aliran sing terus-terusan, cara operasi lan jinis katup kudu dideleng sadurunge dipilih.

Instalasi lan Maintenance

Priksa tutup lan sambungan rampung sadurunge instalasi. Tansah lumahing internal resik lan copot tutup protèktif mung nalika tutup siap kanggo diinstal.

Sambungan Utas kudu dirakit kanthi nggunakake metode sealing sing ditemtokake tanpa kenceng banget. Kanggo versi soket-las, prosedur welding kudu ngontrol input panas lan tindakake syarat pipa sing ditrapake.

Sawise instalasi, operate handwheel lan mriksa lengkap mbukak lan nutup travel. Sadurunge pangopènan, isolasi lan depressurize pipa. Inspeksi kudu kalebu batang, area pengepakan, sambungan bonet, roda tangan, lan permukaan segel.

Testing lan Dokumentasi

Katup kasebut dirancang lan diprodhuksi miturut API 602, kanthi API 598 sing ditemtokake kanggo tes lan inspeksi. Inspeksi bisa uga kalebu pamriksan material, inspeksi dimensi, uji cangkang, uji kebocoran jog, mriksa operasi, lan inspeksi pungkasan.

Informasi materi, data dimensi, gambar, cathetan inspeksi, lan dokumentasi tes bisa diwenehake miturut syarat pesenan.

FAQ

Q1: Apa Forged Carbon Steel Gate Valve 800LB?

Katup Gerbang Baja Karbon Forged 800LB minangka katup gerbang palsu kanggo pipa pipa cilik tekanan dhuwur. Iki nggunakake awak baja karbon palsu lan unsur penutupan jinis gerbang kanggo isolasi pipa. Konfigurasi sing kadhaptar kalebu operasi OS&Y, bonnet bolted, operasi handwheel, lan sambungan NPT, BSP, utawa soket-las.

Q2: Apa bedane antarane OS&Y lan desain batang sing didhelikake?

Ing desain OS&Y, gagang dipanggonke ing njaba awak tutup lan obah kanthi jelas sajrone operasi. Desain batang sing didhelikake njaga gerakan batang ing njero awak katup. Pangaturan OS&Y ndadekake posisi katup kira-kira luwih gampang diidentifikasi kanthi visual.

Q3: Nalika sambungan soket-las kudu dipilih?

Ends soket-las bisa dianggep kanggo sistem pipa cilik-bore ngendi sambungan gandheng dibutuhake. Ukuran pipa, kekandelan tembok, prosedur pengelasan, lan standar pipa proyek kudu dikonfirmasi sadurunge dipilih.

Q4: Apa katup mbutuhake pelumasan biasa?

Keperluan lubrication gumantung ing desain katup lan kondisi operasi. Batang lan komponen operasi kudu dijaga miturut pandhuan pangopènan pabrikan, lan pelumas sing ora cocog ora kudu ditrapake kanggo komponen sealing.

Q5: Apa sing bisa nyebabake kebocoran eksternal ing sekitar batang?

Kebocoran area batang bisa uga ana hubungane karo kondisi pengepakan, kondisi permukaan batang, penyesuaian sing ora bener, utawa nyandhang komponen. Katup kudu diisolasi lan depressurized sadurunge mriksa utawa nglayani area pengepakan.

Q6: Apa tutup iki bisa disesuaikan karo bahan liyane?

Konfigurasi materi liyane kasedhiya ing panyuwunan. Badan, cakram, batang, kursi, lan bahan liyane sing dibutuhake kudu ditemtokake miturut medium, tekanan, suhu, kondisi korosi, lan standar sing ditrapake.

Q7: Informasi apa sing kudu diwenehake kanggo kutipan?

Mangga wenehi ukuran katup, jinis sambungan, medium, tekanan operasi, suhu, jumlah, syarat materi, syarat NACE yen ana, lan gambar utawa spesifikasi proyek sing ditrapake.
