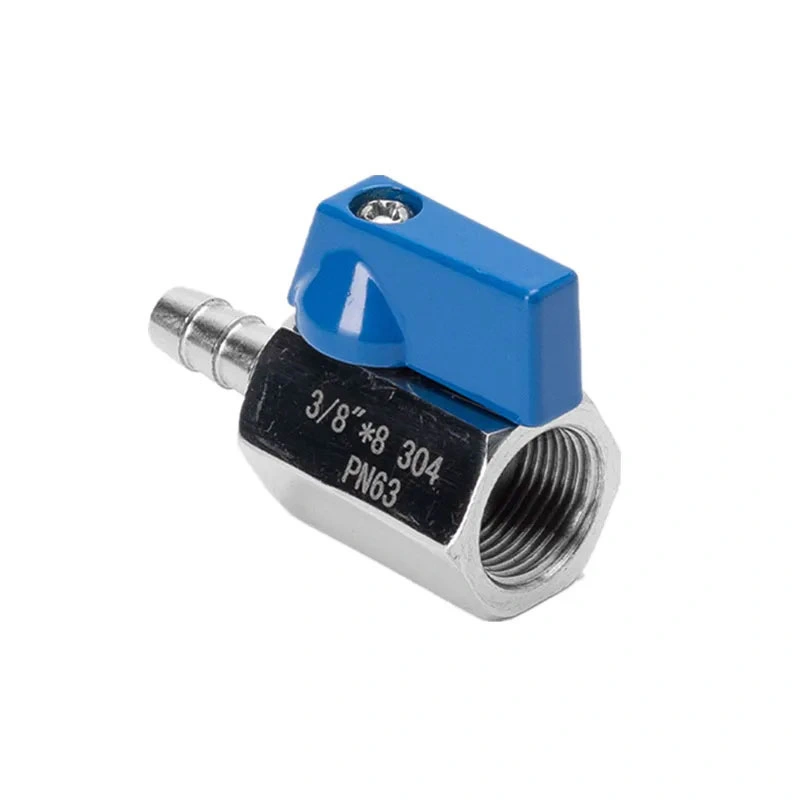

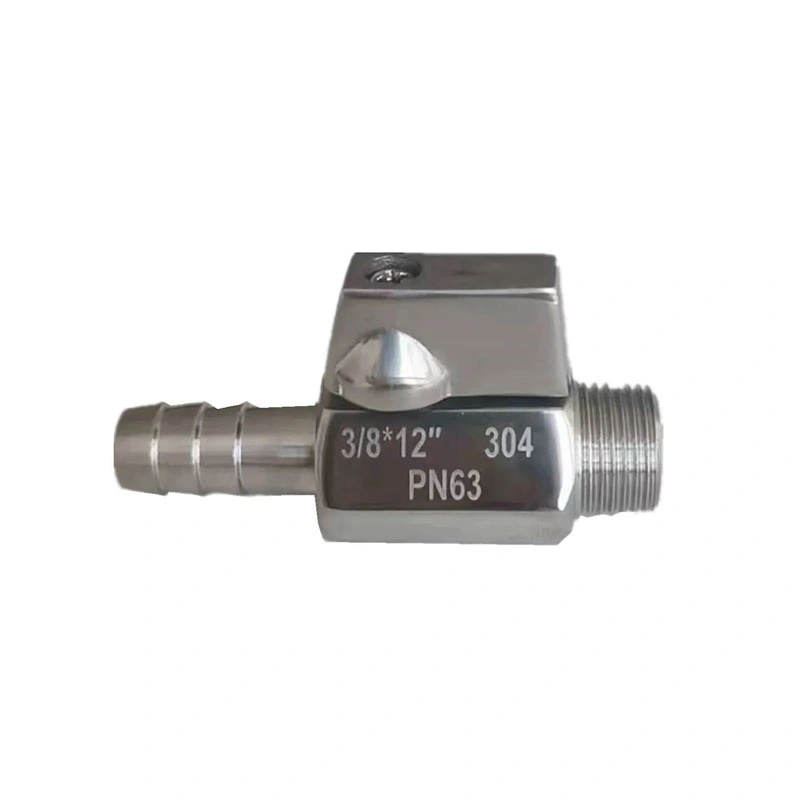

Stainless Steel Threaded Nipple Selang Mini Ball Valve

Garis cairan kompak asring mbutuhake katup sing bisa nyambungake pipa lan selang fleksibel ing ruang instalasi sing winates. Katup Bola Mini Selang Ulir Stainless Steel nggabungake puting benang kanthi sambungan selang ing siji perakitan, nyedhiyakake kontrol on/off sing trep liwat mekanisme operasi seprapat giliran. Konfigurasi kompak cocok kanggo peralatan lan tata letak pipa ing ngendi papan diwatesi.

Dimensi Utama

Struktur lan Fitur Produk

Sambungan Utas lan Selang

Katup nggabungake sambungan benang karo puting selang ing siji perakitan kompak. Sisih Utas bisa disambungake menyang kompatibel NPT utawa komponen pipa BSP, nalika sisih pentil dimaksudaké kanggo selang fleksibel cocok lan noto clamp. Ing diameteripun selang lan dimensi sambungan kudu dikonfirmasi sadurunge instalasi.

316 Konstruksi Stainless Steel

Awak katup kasebut minangka ASTM A351 CF8M (316), kanthi ASTM A182 F316 digunakake kanggo bal lan batang. Konstruksi baja tahan karat iki cocog kanggo aplikasi sing mbutuhake kompatibilitas materi lan tahan karat. Kesesuaian nyata gumantung saka medium kerja, konsentrasi, suhu lan kahanan layanan liyane.

Quarter-Pateni-Pateni

Mekanisme bal nyedhiyakake operasi bukaan lan tutup seprapat. Posisi gagang nuduhake kahanan operasi katup, ngidini katup bisa digunakake kanggo isolasi langsung / mati ing sistem cairan kompak. Katup iki dimaksudake kanggo layanan mati tinimbang regulasi aliran sing tepat.

Kursi RPTFE

Kursi standar yaiku RPTFE (PTFE + 15% fv). Materi kursi kudu dicenthang ing medium proses lan suhu operasi sadurunge dipilih. Kombinasi bahan sing beda bisa dianggep kanggo aplikasi sing mbutuhake kompatibilitas kimia utawa suhu tartamtu.

Pilihan Sambungan Utas lan Selang

NPT lan BSP minangka standar benang sing beda-beda lan ora kudu dianggep bisa diijolake. Utas katup kudu cocog karo sambungan pipa utawa sambungan pipa. Nalika nyambungake pentil selang, pilih selang kanthi diameter internal sing kompatibel lan gunakake clamp utawa cara sambungan sing cocok kanggo kondisi operasi.

Kanggo peralatan kanthi papan sing winates, priksa ukuran katup sakabèhé lan resik gagang sadurunge dipasang. Selang uga kudu diarahake tanpa mlengkung, bengkok utawa beban eksternal ing sambungan katup.

Skenario Aplikasi

Katup Bola Mini Selang Nipple Utas Stainless Steel cocok kanggo garis cairan kompak ing ngendi sambungan selang lan mati manual dibutuhake. Aplikasi khas kalebu:

Saluran saluran lan saluran banyu selang

Udara kompres lan peralatan pneumatik

Peralatan filtrasi, pendinginan lan reresik

Sambungan pompa lan outlet saluran

Sampling lan peralatan laboratorium

Sistem irigasi lan nyemprot

Peralatan penanganan cairan industri sing entheng

Instalasi lan Maintenance

Sadurunge instalasi, konfirmasi ukuran katup, jinis benang NPT utawa BSP, ukuran sambungan selang, tekanan kerja lan suhu. Resik sambungan kawin lan priksa manawa permukaan sealing bebas saka rereget utawa partikel asing. Sambungan Utas kudu tightened nggunakake cara sing cocok tanpa nggunakake pasukan gedhe banget kanggo awak tutup.

Sawise instalasi, mriksa sambungan selang lan sambungan Utas sak commissioning sistem. Ngoperasikake gagang liwat kisaran seprapat giliran lengkap kanggo konfirmasi gerakan Gamelan. Sadurunge pangopènan, isolasi katup saka sumber tekanan lan ngeculake tekanan residual saka garis sing disambungake.

Pertimbangan Tekanan lan Suhu

Tekanan maksimum sing kadhaptar yaiku 285PSI lan kisaran suhu sing ditemtokake yaiku -25 ℃ ~ 150 ℃. Nilai kasebut kudu dianggep bebarengan karo ukuran katup, medium kerja lan rating suhu tekanan sing ditrapake. Kondisi operasi sing nyata kudu dikonfirmasi sadurunge katup dipasang ing sistem.

Dokumentasi Teknis

Gambar produk lan spesifikasi teknis bisa diwenehake kanggo konfirmasi ukuran lan pilihan proyek. Informasi materi, cathetan inspeksi lan dokumen produk liyane sing ditrapake uga bisa diatur miturut konfigurasi katup lan syarat pesenan.

FAQ

Q1: Apa sing digunakake kanggo Katup Bola Mini Selang Nipple Ulir Stainless Steel?

A Stainless Steel Threaded Nipple Selang Mini Ball Valvedigunakake kanggo manual on / off kontrol ing sistem adi kompak sing gabungke sambungan pipa Utas karo sambungan selang fleksibel. Bisa digunakake karo banyu, udara, lenga lan media liyane sing kompatibel ing watesan operasi sing ditemtokake.

Q2: Bisa katup nyambung langsung menyang selang fleksibel?

Sisih pentil dirancang kanggo sambungan menyang selang sing kompatibel nggunakake sambungan selang sing cocog lan susunan clamp. Ukuran selang, diameter internal lan cara sambungan kudu cocog karo ukuran katup lan kondisi operasi.

Q3: Apa versi NPT lan BSP kasedhiya?

ya wis. Standar utas sing kadhaptar yaiku NPT lan BSP. Jinis utas sing dibutuhake kudu ditemtokake nalika pesen supaya cocog karo pipa kawin, fitting utawa sambungan peralatan.

Q4: Apa katup iki cocok kanggo sistem udara sing dikompres?

Ya, bisa dianggep kanggo aplikasi udara kompres sing kompatibel ing watesan tekanan lan suhu sing ditemtokake. Ukuran katup, cara sambungan lan bahan sealing kudu dipriksa miturut syarat sistem pneumatik sing nyata.

Q5: Apa materi sing digunakake kanggo awak tutup?

Bahan awak standar yaiku ASTM A351 CF8M (316). Werni lan gagang yaiku ASTM A182 F316, dene kursine RPTFE (PTFE + 15%fv). Bahan liyane kasedhiya ing panyuwunan.

Q6: Apa aku bisa njaluk gambar sadurunge nggawe pesenan?

ya wis. Gambar dimensi lan spesifikasi teknis bisa diwenehake kanggo konfirmasi ukuran katup, jinis benang, sambungan selang lan dimensi instalasi sadurunge produksi.

Q7: Informasi apa sing dibutuhake kanggo pilihan katup?

Mangga nyedhiyakake ukuran sing dibutuhake, standar benang NPT utawa BSP, ukuran selang, medium kerja, tekanan, suhu lan syarat instalasi. Informasi iki mbantu konfirmasi konfigurasi katup cocok.
