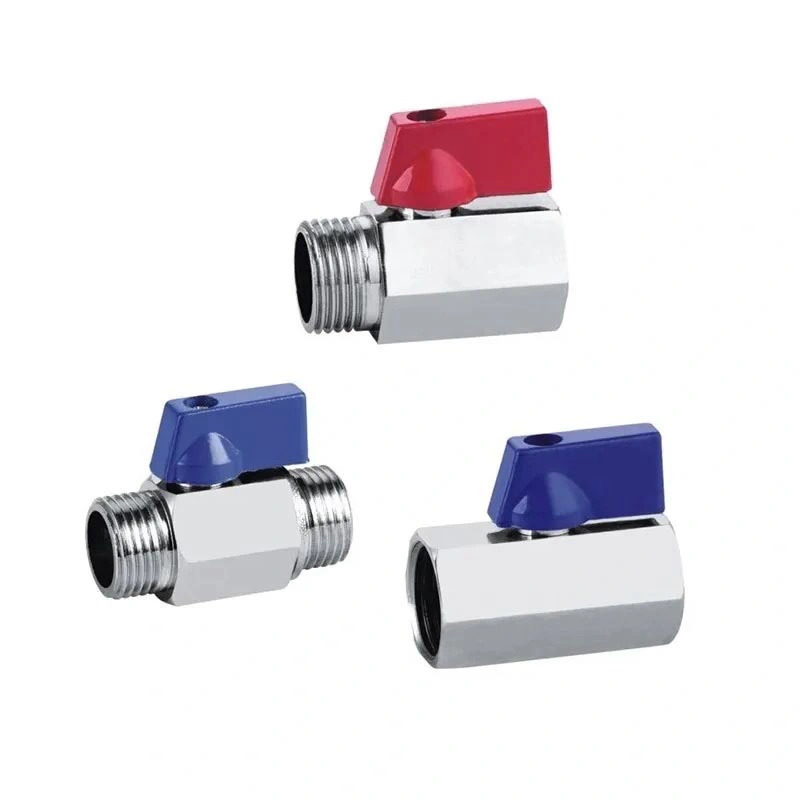

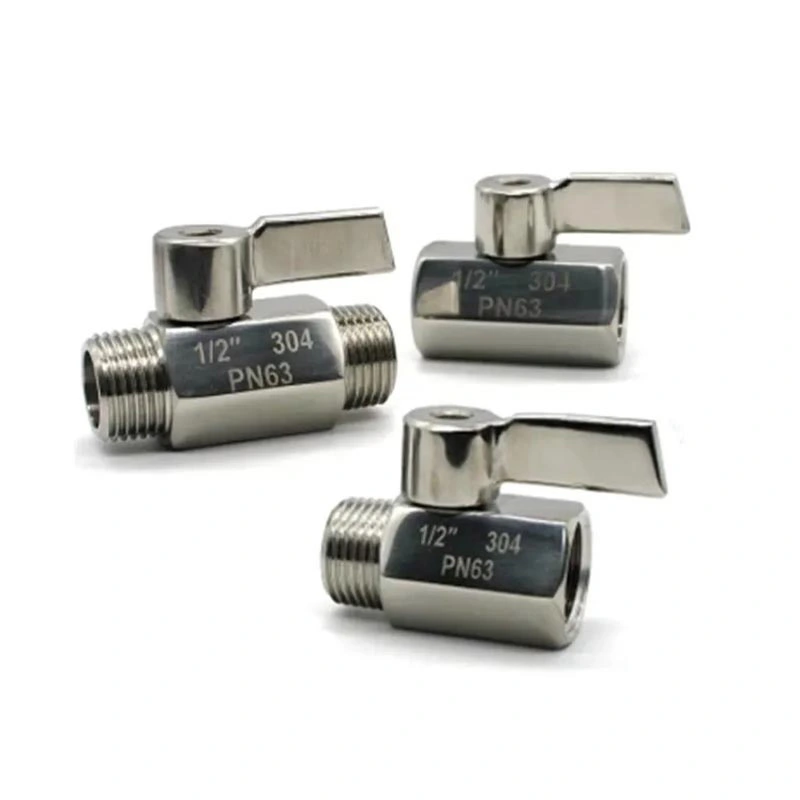

Katup Bola Mini Stainless Steel

Katup Bola Mini Stainless Steel dirancang kanggo pipa kompak lan peralatan ing ngendi papan diwatesi nanging katup mateni seprapat-turn dibutuhake. Awak baja tahan karat, sambungan NPT utawa BSP Utas lan gagang operasi sing kompak nggawe cocok kanggo rakitan pipa cilik, instrumen lan peralatan penanganan cairan. Katup bisa dipilih miturut tekanan, suhu, medium lan spesifikasi sambungan sing dibutuhake.

Dimensi Utama

Struktur lan Fitur Produk

Operasi Kompak Quarter-Turn

Katup nggunakake mekanisme bal seprapat kanggo layanan on / off. Puteran gagang ngganti posisi bal lan mbukak utawa nutup aliran. Cara operasi iki cocok kanggo aplikasi ing ngendi katup kudu kerep dilakokno utawa ing ngendi fungsi mati sing prasaja dibutuhake.

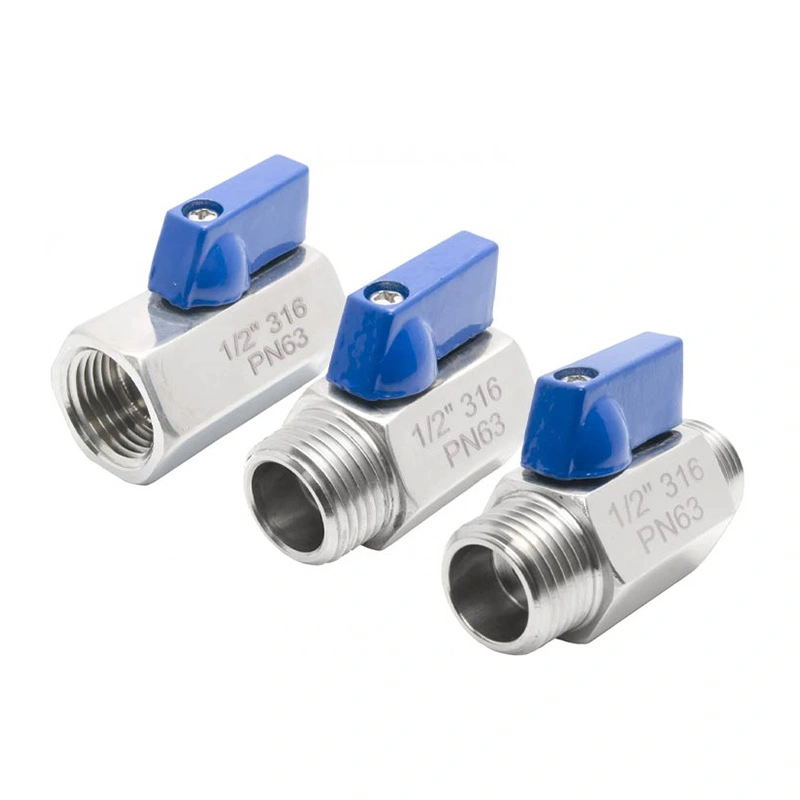

316 Konstruksi Stainless Steel

Awak katup kasebut minangka ASTM A351 CF8M (316), kanthi ASTM A182 F316 digunakake kanggo bal lan batang. Kombinasi materi iki nyedhiyakake konstruksi baja tahan karat kanggo aplikasi ing ngendi resistensi karat lan kompatibilitas materi penting. Kesesuaian nyata kudu dipriksa marang medium proses lan kahanan operasi.

Sambungan Utas NPT lan BSP

Katup kasedhiya karo sambungan Utas NPT lan BSP kanggo integrasi karo pipa lan peralatan sing kompatibel. Jinis utas kudu dikonfirmasi sadurunge pesen amarga Utas NPT lan BSP nggunakake standar utas sing beda lan ora kudu dianggep minangka sambungan sing bisa diganti.

Konfigurasi Kursi RPTFE

Bahan kursi standar yaiku RPTFE (PTFE + 15% fv). Pilihan jog kudu njupuk menyang akun medium apa, suhu operasi lan tekanan. Yen aplikasi kasebut kalebu bahan kimia agresif utawa cairan proses khusus, kompatibilitas materi kudu dikonfirmasi sadurunge pilihan katup.

Pertimbangan Pilihan

Milih katup bal cilik mbutuhake luwih saka ukuran pipa sing cocog. Medium kerja, tekanan, suhu, jinis sambungan lan papan instalasi sing kasedhiya kabeh kudu dianggep. Watesan tekanan lan suhu katup kudu dipriksa ing kahanan operasi sing nyata sadurunge dipasang.

Kanggo instalasi berulir, konfirmasi manawa pipa kasebut nggunakake benang NPT utawa BSP. Kanggo peralatan kanthi akses sing diwatesi, priksa posisi gagang lan jarak sing kasedhiya ing sekitar katup. Bahan jog lan sealing uga kudu cocog karo cairan proses supaya ora nyandhang komponen prematur.

Skenario Aplikasi

Katup Bola Mini Stainless Steel bisa digunakake kanggo layanan mati ing sistem lan peralatan cairan kompak sing mbutuhake pengaturan katup sing luwih cilik. Aplikasi khas kalebu:

Sistem pasokan lan saluran banyu

Peralatan pneumatik lan garis udara tekan

Instrumentasi lan peralatan testing

Mesin cilik lan peralatan otomatis

Sistem pendinginan lan unit filtrasi

Laboratorium lan instalasi pipa

Sistem penanganan cairan industri ringan

Instalasi lan Maintenance

Sadurunge instalasi, verifikasi ukuran tutup, jinis thread, rating tekanan, sawetara suhu lan kompatibilitas materi. Ngresiki Utas pipe lan mbusak partikel manca sing bisa mengaruhi sambungan utawa lumahing sealing. Gunakake cara sealing thread cocok kanggo sambungan sing dipilih lan supaya pasukan tightening gedhe banget.

Sawise instalasi, operate gagang liwat kisaran seprapat giliran lengkap lan mriksa sambungan kanggo bocor nalika commissioning sistem. Sajrone pangopènan, isolasi katup saka sumber tekanan sadurunge mriksa utawa ngganti komponen internal.

Kualitas lan Dokumentasi

Pemriksaan produksi bisa kalebu mriksa dimensi, verifikasi materi, inspeksi perakitan lan tes tekanan utawa sealing miturut syarat produk lan pesenan sing ditrapake. Gambar produk lan spesifikasi teknis bisa diwenehake kanggo konfirmasi ukuran lan pilihan proyek. Dokumentasi materi lan cathetan inspeksi uga bisa diatur yen dibutuhake.

FAQ

Q1: Apa Katup Bola Mini Stainless Steel digunakake?

A Katup Bola Mini Stainless Steelutamané digunakake kanggo on / off kontrol adi ing piping kompak, peralatan lan sistem instrument. Cocog kanggo banyu, udara, lenga lan media industri liyane sing kompatibel ing tekanan lan suhu sing ditemtokake.

Q2: Apa bedane benang NPT lan BSP?

NPT lan BSP minangka standar benang sing beda karo profil lan spesifikasi benang sing beda. Utas tutup kudu cocog karo pipa kawin utawa pas, supaya standar benang sing dibutuhake kudu dikonfirmasi sadurunge pesenan.

Q3: Bahan apa sing digunakake kanggo katup?

Konfigurasi standar nggunakake ASTM A351 CF8M (316) kanggo awak, ASTM A182 F316 kanggo bal lan gagang, lan RPTFE (PTFE + 15% fv) kanggo kursi. Bahan liyane kasedhiya ing panyuwunan.

Q4: Apa tekanan lan suhu sing bisa ditangani katup?

Tekanan maksimum sing kadhaptar yaiku 285PSI lan kisaran suhu -25 ℃ ~ 150 ℃. Kondisi operasi sing diidini kudu dikonfirmasi miturut ukuran katup, medium, suhu lan rating suhu tekanan sing ditrapake.

Q5: Apa aku bisa njaluk gambar produk sadurunge pesen?

ya wis. Gambar dimensi lan spesifikasi teknis bisa diwenehake kanggo konfirmasi ukuran katup, jinis sambungan, dimensi instalasi lan paramèter liyane sing dibutuhake sadurunge produksi.

Q6: Apa bahan katup bisa diverifikasi?

ya wis. Verifikasi material lan dokumentasi inspeksi sing gegandhengan bisa diatur miturut konfigurasi katup lan syarat pesenan. Ruang lingkup pengawasan sing ditrapake kudu dikonfirmasi nalika nggawe pesenan.

Q7: Apa bahan beda kasedhiya?

ya wis. Kombinasi awak, bal, gagang, kursi lan bahan sealing liyane bisa dianggep kanggo kondisi operasi tartamtu, miturut tekanan, suhu lan kompatibilitas medium sing dibutuhake.
