Flange Ball Valves

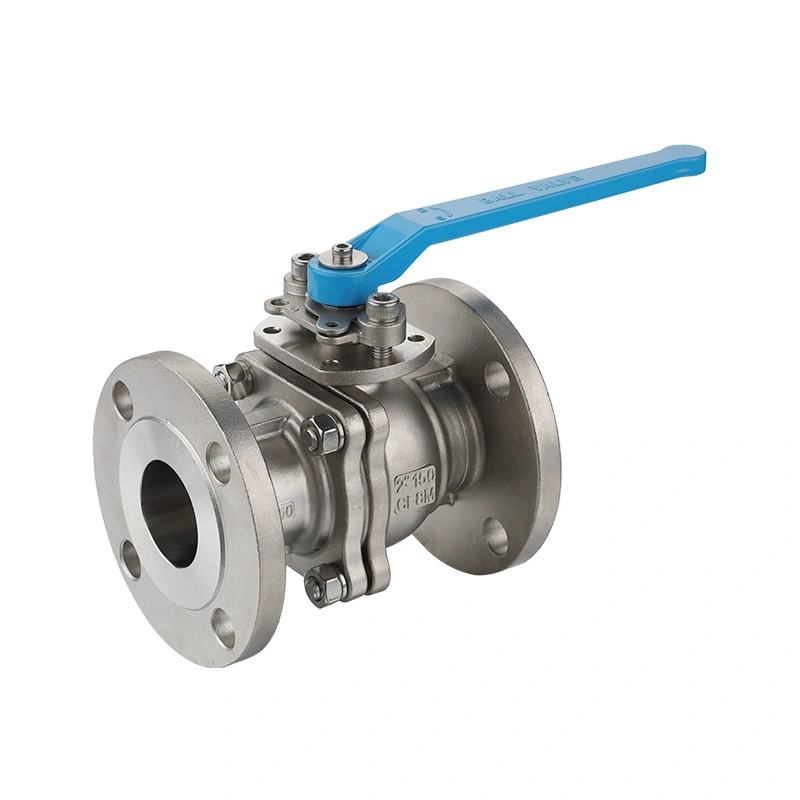

ANSI 150LB Stainless Steel Flange Ball Valve
Shangtai ANSI 150LB Stainless Steel Flanged Ball Valve wis strictly dirancang lan diprodhuksi saben ANSI B16.34 lan API 608 standar. Ditampilake kanthi batang anti-blowout lan struktur anti-statis profesional, kanthi efektif nyegah ejeksi batang ing tekanan sing berlebihan lan ngilangi risiko percikan statis.
ANSI 150LB Stainless Steel Flanged Ball Valve yaiku katup bal stainless steel kanthi sambungan ujung flanged, dirancang kanggo sistem pipa nggunakake kelas tekanan ASME Class 150. Iki nggunakake bal puteran seprapat kanggo miwiti utawa mungkasi aliran cairan sing cocog lan umume digunakake kanggo isolasi on / off ing sistem pipa industri.
ANSI 150LB nuduhake kelas tekanan ASME Kelas 150. Tekanan kerja sing diidini gumantung saka ukuran katup, bahan, suhu operasi lan rating suhu tekanan sing ditrapake. Konstruksi baja tahan karat nyedhiyakake awak tutup tahan karat lan bisa ditemtokake karo bahan kayata baja tahan karat 304 utawa 316 miturut aplikasi.
Sambungan flanged ngidini katup bisa langsung bolted menyang flanges pipeline cocog, nyediakake cara sambungan praktis kanggo sistem pipa industri lan nggampangake pengawasan mangsa utawa pangopènan. Mekanisme tutup bal nyedhiyakake operasi seprapat kanthi cepet kanggo mbukak lan nutup pipa.
Dimensi Utama
| Ukuran | 1/2 inci - 8 inci |
| Kelas Tekanan | CL150 |
| Sambungan Pungkasan | Flange |
| Tekanan Maks | 285PSI |
| Desain lan standar manufaktur | ASME B16.34 |
| Testing lan pengawasan | API598 |
| Ukuran flange lan rincian bolongan bolt | ASME B16.50 |
| Rating Tekanan-Suhu | ASME B16.34 |
| Sambungan Ends | RF Flanged |
| Range Suhu | -25 ℃ ~ 150 ℃ |
| Bahan awak | ASTM A351 CF8M(316) |
| Bahan Ball | ASTM A182 F316 |
| Bahan Stem | ASTM A182 F316 |
| Bahan Kursi | RPTFE(PTFE+15%fv) |
| Pilihan | Bahan liyane kasedhiya ing panyuwunan. |

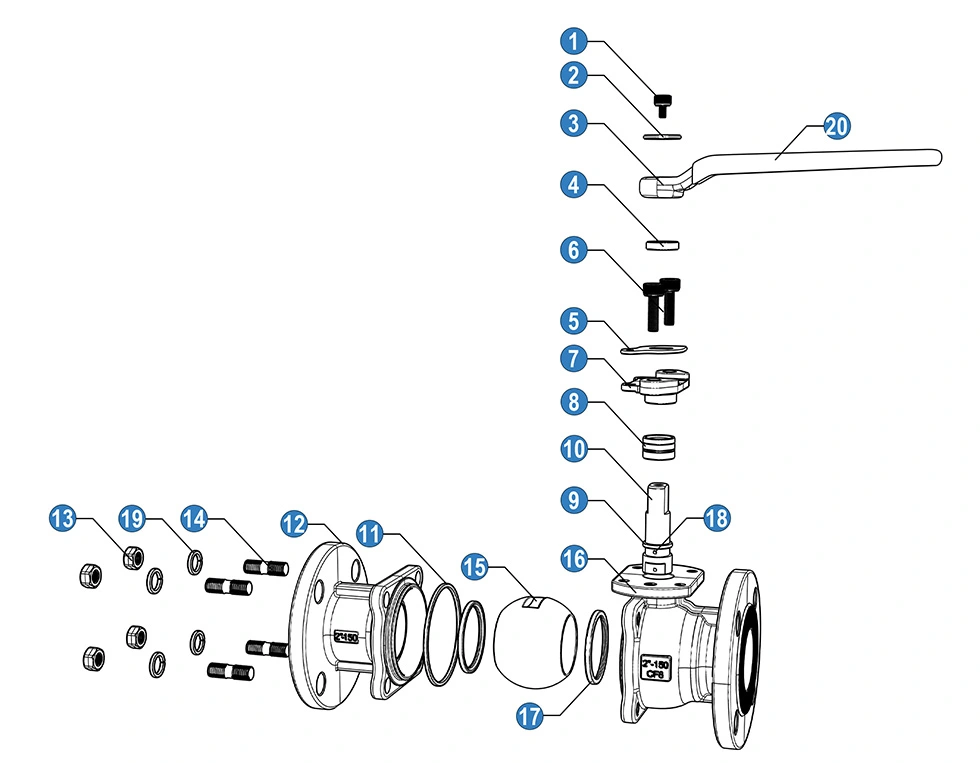

| Ora | jeneng | Bahan |
| 1 | Bolt | SS 304 |
| 2 | Tukang cuci | SS 304 |
| 3 | nangani | Cast Aluminium |
| 4 | ring penahan | SS |
| 5 | tembelan orientasi | SS 304 |
| 6 | Bolt | SS 304 |
| 7 | Kelenjar | SS 304 |
| 8 | Stem packing | PTFE |
| 9 | Ring gesekan | PTFE |
| 10 | Batang | SS 304 |
| 11 | Gasket | PTFE |
| 12 | Cap | SS 304(CF8) |
| 13 | Nut | SS 304 |
| 14 | Stud Bolt | SS 304 |
| 15 | bal | SS 304 |
| 16 | awak | SS 304(CF8) |
| 17 | Kursi bal | RPTFE |
| 18 | Piranti antistatik. | SS 304 |
| 19 | Spring Washer | SS 304 |
| 20 | Handle Lengan | PVC |

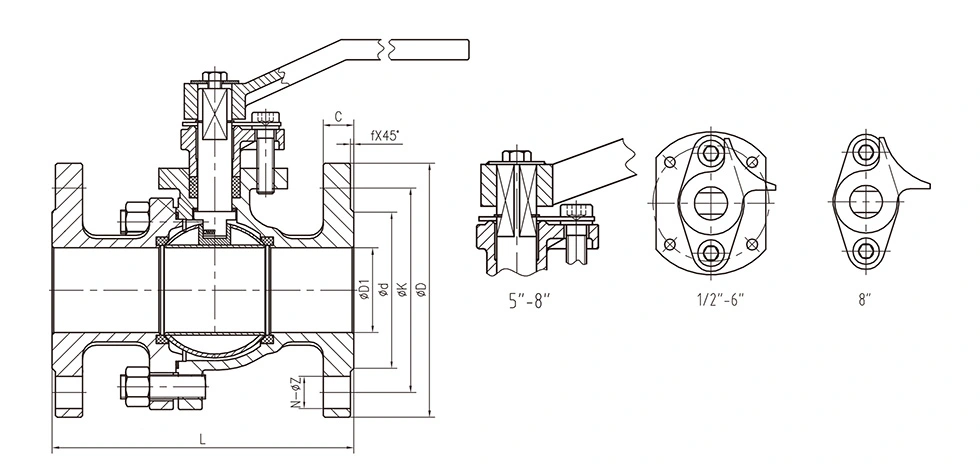

Ukuran Umum:
| NO | Ukuran | D1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

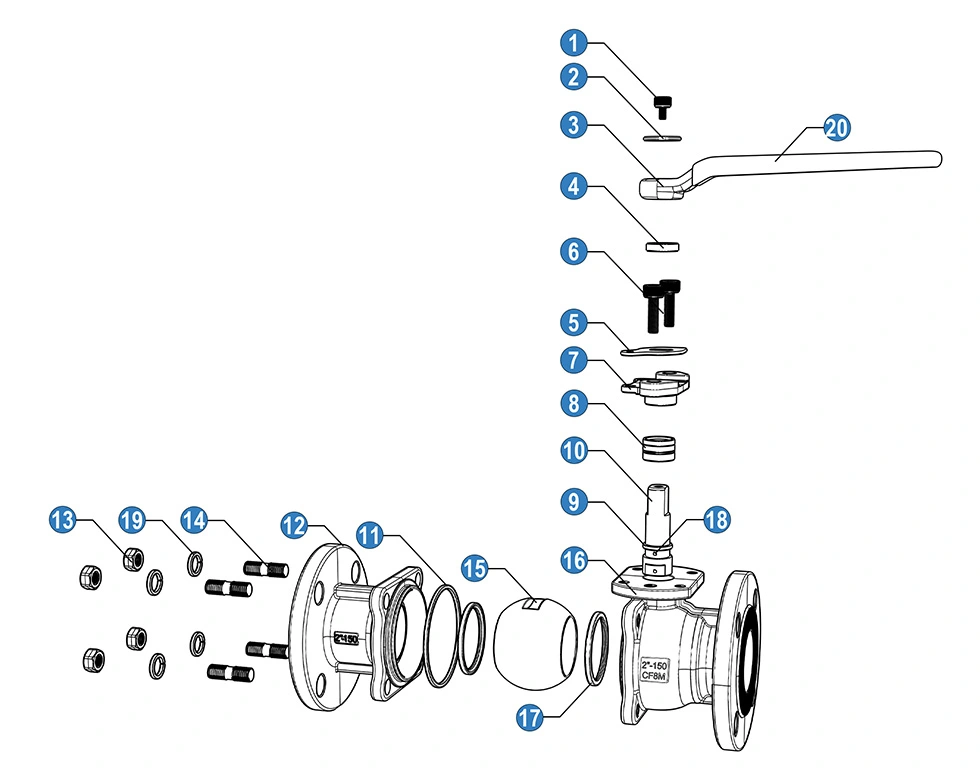

| Ora | jeneng | Bahan |
| 1 | Bolt | SS 304 |
| 2 | Tukang cuci | SS 304 |
| 3 | nangani | Cast Aluminium |
| 4 | ring penahan | SS |
| 5 | tembelan orientasi | SS 304 |
| 6 | Bolt | SS 304 |
| 7 | Kelenjar | SS 304 |
| 8 | Stem packing | PTFE |
| 9 | Ring gesekan | PTFE |
| 10 | Batang | SS 304 |
| 11 | Gasket | PTFE |
| 12 | Cap | SS 316 (CF8M) |
| 13 | Nut | SS 304 |
| 14 | Stud Bolt | SS 304 |
| 15 | bal | SS 316 |
| 16 | awak | SS 316(CF8M) |
| 17 | Kursi bal | RPTFE |
| 18 | Piranti antistatik. | SS 316 |
| 19 | Spring Washer | SS 304 |
| 20 | Handle Lengan | PVC |
Aplikasi Industri
ANSI 150LB Stainless Steel Flanged Ball Valve nganggo sistem penyegelan batang telung tahap sing unik, dioptimalake kanggo operasi siklus dhuwur, fluktuasi tekanan lan kondisi kerja medium gas. Iki menehi stabilitas nol-bocor lan kinerja anti-kelelahan sing luar biasa kanggo macem-macem sistem cairan industri:
Industri Petroleum & Kimia
Cocog kanggo pipa proses, garis cabang lan transmisi gas bahan bakar entheng. Segel stem multi-tataran andal nyegah bocor media sing gampang kobong lan njeblug ing tekanan sing fluktuatif.
Sistem Gas Khusus
Becik kanggo puteran tekanan dhuwur saka nitrogen, oksigen, hidrogen lan udara teken, digunakake digunakake ing gas nglereni laser pasokan, stasiun gas lan pipa gas wiwitan-mandeg asring.
Power & Thermal Engineering
Ditrapake kanggo pipa sarana tanduran lan saluran cairan tambahan. Iku nolak tuwa segel disebabake gantian suhu lan tekanan, njamin operasi stabil jangka panjang.
Industri Farmasi & Kimia Halus
Nyedhiyakake isolasi sing ketat kanggo cairan proses korosif lan murni. Desain sealing bidirectional ngindhari medium bocor lan kontaminasi njaba, ketemu standar safety lan sanitasi dhuwur.
Sistem Industri & Hidrolik Umum
Sampurna kanggo bangku tes tekanan lan peralatan cairan otomatis. Kinerja anti-kelelahan sing apik banget cocog karo kerep ngoper lan skenario kerja tekanan pulsa.
Kenapa Pilih Shanghai?
Eksklusif 3-Stage Stem Sealing System
Dilengkapi segel primer pengetatan diri piramida, segel sekunder Viton O-ring lan V-ring Belleville spring-loaded segel tersier. Kinerja sealing sing nambah dhewe menehi kompensasi kanggo nyandhang lan deformasi termal, ngilangi batang bocor sajrone operasi siklus dhuwur jangka panjang.
Struktur Proteksi Dual-Directional
Sistem sealing sing ditingkatake nyegah bocor medium internal lan ngalangi bledug eksternal, kelembapan lan impurities saka ngetik tutup, èfèktif ngluwihi gesang layanan lan Mudhunake biaya pangopènan.
Standar Produksi American Standard
Diprodhuksi lan diuji saben API 608 / ISO 17292, ASME B16.34 lan API 598. Selaras karo ASME B16.5 (flange) lan ASME B16.10 (pasuryan) standar, njamin kompatibilitas lengkap karo proyèk industri global.
Struktur Anti-Kesel & Aman
Awak katup sing dikuatake tahan tekanan pulsa lan kejut tekanan sing abot tanpa deformasi. Dibangun ing anti-blowout struktur stem ngilangake beboyo safety overpressure.
Desain Anti-Statis Statis-Konduktif
Dilengkapi struktur anti-statis profesional sing terus-terusan nganakake listrik statis sing diasilake gesekan antarane bagean tengah lan internal. Nyingkiri akumulasi statis lan risiko spark, njamin operasi sing aman kanggo pipa medium sing gampang kobong, mbledhos lan gas, tundhuk karo spesifikasi safety industri.
Pangopènan sing murah & hemat biaya
Dioptimalake kanggo skenario ganti sing asring kanthi kinerja anti-kelelahan sing unggul. Iku nyuda downtime peralatan lan frekuensi panggantos, nglereni biaya operasi long-term dibandhingake klep siji-segel biasa.
Dhukungan Layanan Eksklusif
Ndhukung desain logo lan kemasan sing disesuaikan laser
Nyedhiyani layanan OEM / ODM
Dipriksa kanthi lengkap sadurunge ninggalake pabrik, kanthi laporan pemeriksaan kualitas dilampirake
Layanan tambahan opsional kayata proteksi Tabrakan lan kemasan sing dikuatake angkutan laut
FAQ
1. Apa tegese ANSI 150LB kanggo tutup bal flanged stainless steel?
ANSI 150LB nuduhake kelas tekanan ASME Kelas 150 sing digunakake kanggo katup lan sambungan flanged. Tekanan kerja sing diidini gumantung saka ukuran katup, bahan, suhu operasi lan rating suhu tekanan sing ditrapake.
2. Apa standar flange kasedhiya kanggo tutup werni iki?
Standar flange bisa dipilih miturut sistem pipa lan syarat proyek. Konfigurasi umum bisa uga kalebu flange ASME B16.5, dene standar flange liyane bisa dianggep kanggo aplikasi tartamtu.
3. Apa bahan stainless steel bisa digunakake kanggo katup?
Bahan awak umum kalebu baja tahan karat 304 lan 316, kanthi kelas tartamtu sing dipilih miturut medium kerja, suhu, tekanan lan kahanan karat. Kombinasi materi liyane bisa uga kasedhiya yen dikarepake.
4. Apa media bisa ANSI 150LB Stainless Steel Flange Ball Valve nangani?
Katup bisa digunakake kanggo banyu, lenga, gas lan cairan industri liyane sing kompatibel. Awak tutup, bal, kursi lan bahan sealing kudu dipilih miturut kompatibilitas kimia, tekanan lan suhu saka medium nyata.
5. Apa tutup bal flanged iki cocok kanggo layanan suhu dhuwur?
Kisaran suhu sing ditrapake gumantung saka bahan katup, materi kursi lan rating suhu tekanan. Suhu operasi nyata kudu dikonfirmasi nalika milih tutup kanggo mesthekake yen konfigurasi cocok kanggo kondisi layanan dimaksudaké.
6. Bisa katup diwenehake karo aktuator pneumatik utawa listrik?
ya wis. Katup bal flanged bisa dikonfigurasi kanggo operasi manual, pneumatik utawa listrik miturut ukuran katup, torsi operasi sing dibutuhake lan sistem kontrol. Aktuator kudu cocog karo katup lan kondisi operasi sing nyata.
7. Informasi apa sing dibutuhake kanggo milih katup bal flanged sing bener?
Informasi pilihan utama kalebu ukuran katup nominal, kelas tekanan, standar flange, medium kerja, tekanan operasi, suhu, bahan sing dibutuhake lan metode operasi. Gambar pipa utawa rincian aplikasi uga bisa mbantu nemtokake konfigurasi sing cocog.
8. Bisa katup bal flanged stainless steel bisa disesuaikan?
ya wis. Bahan bahan, spesifikasi flange, kursi lan bahan segel, operasi katup lan rincian konfigurasi liyane bisa dipilih miturut syarat proyek. Gambar utawa spesifikasi teknis bisa dideleng sadurunge produksi.
