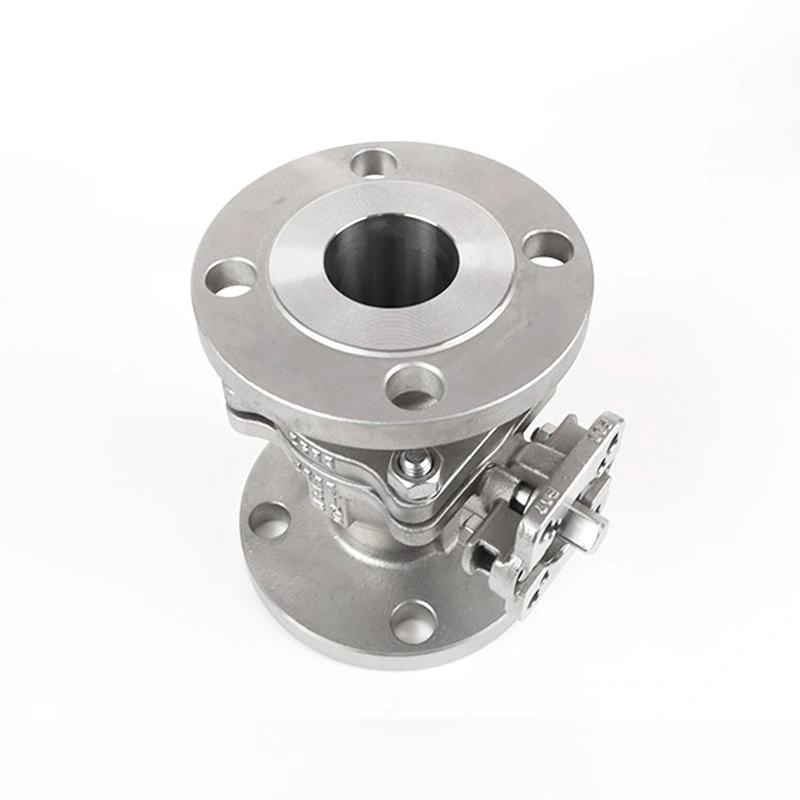

ANSI Kelas 150 Flanged Ball Valve karo ISO 5211 Base kanggo Actuator
ANSI Kelas 150 Flanged Ball Valve karo ISO 5211 Base kanggo Actuator dirancang kanggo isolasi pipa industri lan kontrol cairan otomatis. Sambungan flanged cocog karo sistem pipa Kelas 150, dene basis pemasangan ISO 5211 ngidini aktuator pneumatik utawa listrik dipasang langsung. Shangtai ngasilake katup ing Wenzhou, China, kanthi dokumentasi ISO 9001 lan CE kasedhiya kanggo konfigurasi sing ditrapake.
Kanggo isolasi pipa otomatis, konfigurasi katup kudu cocog karo standar pipa, kelas tekanan, dimensi sambungan lan antarmuka aktuator. Katup Bola Flanged Kelas 150 ANSI kanthi Basis ISO 5211 kanggo Aktuator nggabungake sambungan flanged Kelas 150 kanthi antarmuka pemasangan ISO 5211, ngidini katup dikonfigurasi kanggo operasi manual utawa aktuasi pneumatik lan listrik part-turn. Kombinasi katup lan aktuator sing nyata kudu dipilih miturut torsi sing dibutuhake, kondisi operasi lan konfigurasi pipa.
Shangtai ngasilake katup bal industri ing Wenzhou, Zhejiang, China. Produksi kalebu mesin, perakitan lan tes tekanan, kanthi syarat materi lan dimensi dicenthang miturut spesifikasi produk sing ditrapake. Gambar, syarat materi lan informasi aktuator bisa dideleng nalika konfigurasi katup tartamtu dibutuhake.
Dimensi Utama
| Ukuran | 1/2 inci - 8 inci |
| Kelas Tekanan | CL150 |
| Sambungan Pungkasan | Flange |
| Tekanan Maks | 285PSI |
| Desain lan standar manufaktur | ASME B16.34 |
| Testing lan pengawasan | API598 |
| Ukuran flange lan rincian bolongan bolt | ASME B16.50 |
| Rating Tekanan-Suhu | ASME B16.34 |
| Sambungan Ends | RF Flanged |
| Range Suhu | -25 ℃ ~ 150 ℃ |
| Bahan awak | ASTM A351 CF8M(316) |
| Bahan Ball | ASTM A182 F316 |
| Bahan Stem | ASTM A182 F316 |
| Bahan Kursi | RPTFE(PTFE+15%fv) |
| Pilihan | Bahan liyane kasedhiya ing panyuwunan. |

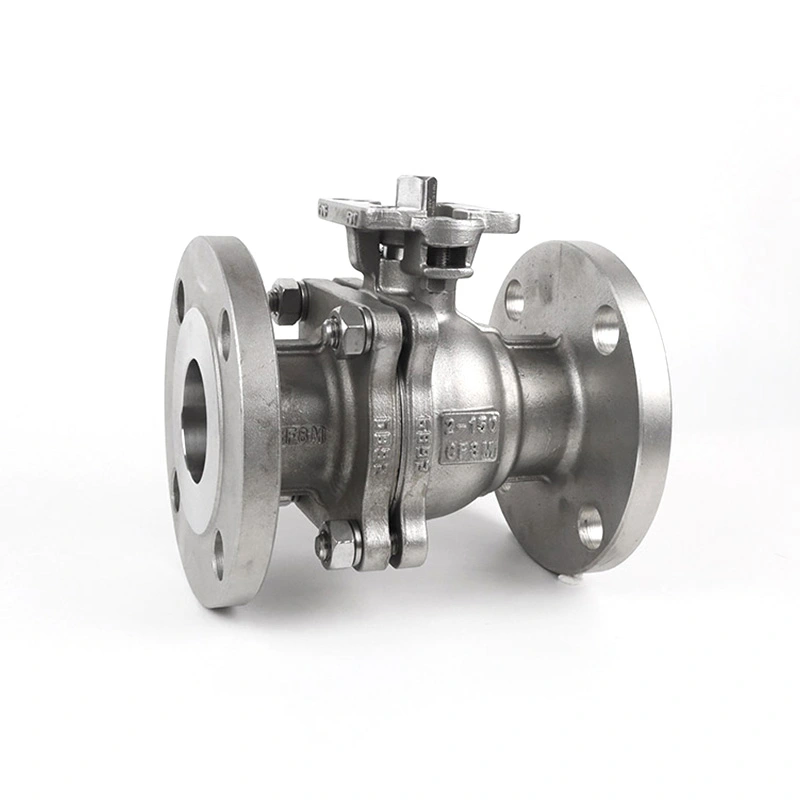

Konstruksi Katup lan Antarmuka Aktuator
Katup nggunakake awak flanged kanggo sambungan menyang flanges pipa RF kompatibel. 316 awak stainless steel, werni F316 lan F316 stem kadhaptar ing specification utama nyedhiyani konfigurasi materi utami, nalika jog RPTFE dimaksudaké kanggo aplikasi ngendi materi jog kompatibel karo medium operasi lan suhu.
Basis pemasangan ISO 5211 nyedhiyakake antarmuka standar kanggo masang aktuator part-turn sing kompatibel utawa pengaturan pemasangan penengah. ISO 5211 nemtokake ukuran flange lampiran aktuator lan dimensi komponen nyopir, mula antarmuka aktuator kudu dicocogake karo ukuran pemasangan katup lan torsi operasi sing dibutuhake tinimbang dipilih mung ukuran katup.
Kanggo layanan otomatis, torsi katup, output aktuator, antarmuka pemasangan, arah rotasi lan sumber daya utawa udara sing kasedhiya kabeh kudu dikonfirmasi sadurunge perakitan. Limit switch, katup solenoid, positioner lan aksesoris kontrol liyane bisa dipilih miturut sistem otomatisasi.
Bahan lan Konfigurasi Komponen

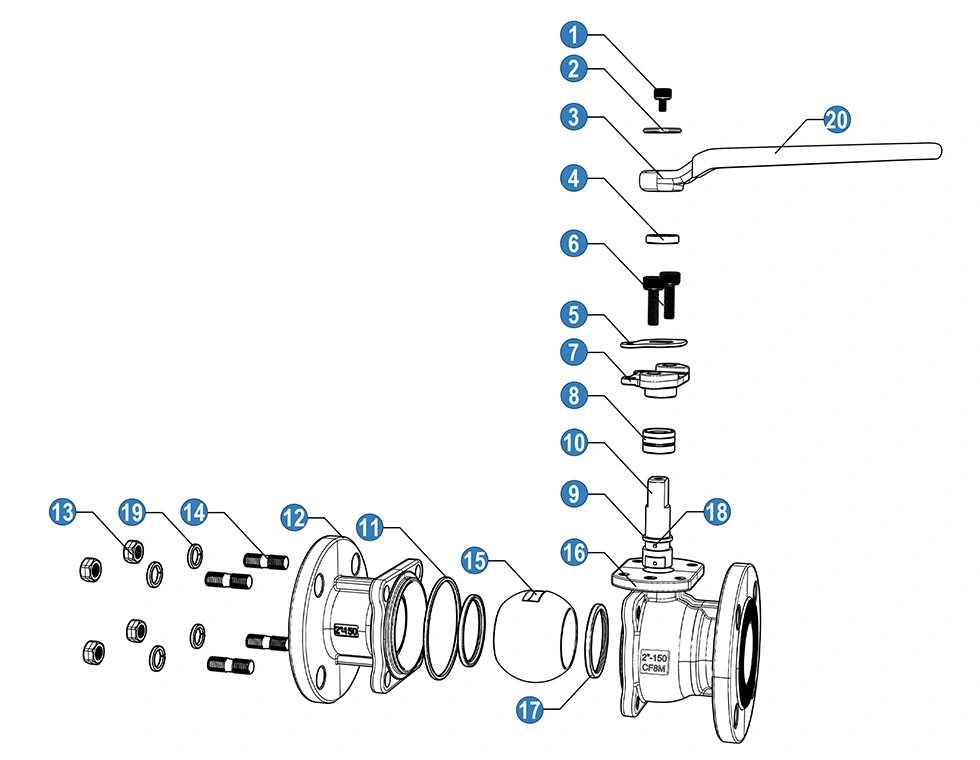

| Ora | jeneng | Bahan |
| 1 | Bolt | SS 304 |
| 2 | Tukang cuci | SS 304 |
| 3 | nangani | Cast Aluminium |
| 4 | ring penahan | SS |
| 5 | tembelan orientasi | SS 304 |
| 6 | Bolt | SS 304 |
| 7 | Kelenjar | SS 304 |
| 8 | Stem packing | PTFE |
| 9 | Ring gesekan | PTFE |
| 10 | Batang | SS 304 |
| 11 | Gasket | PTFE |
| 12 | Cap | SS 304 (CF8) |
| 13 | Nut | SS 304 |
| 14 | Stud Bolt | SS 304 |
| 15 | bal | SS 304 |
| 16 | awak | SS 304(CF8) |
| 17 | Kursi bal | RPTFE |
| 18 | Piranti antistatik. | SS 304 |
| 19 | Spring Washer | SS 304 |
| 20 | Handle Lengan | PVC |
Dhaptar komponen ing ndhuwur nggambarake siji konfigurasi materi. Spesifikasi produk uga nyedhiyakake konfigurasi baja tahan karat 316, ngidini komponen sing dibasahi bisa dipilih miturut kahanan tahan korosi lan kondisi layanan. Pilihan materi kudu dikonfirmasi marang spesifikasi tuku nyata lan syarat kompatibilitas cairan.
Ukuran Umum:

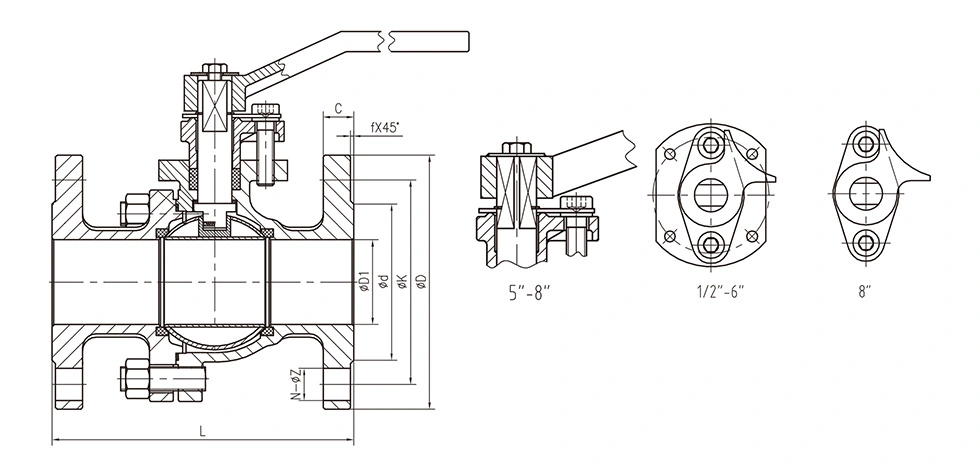

| NO | Ukuran | Ukuran (mm) | |||||||
| D1 | d | K | D | C | f | N-ΦZ | |||
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 | |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 | |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 | |
| S063-07 | 1 1/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 | |
| S063-08 | 1 1/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 | |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 | |
| S063-10 | 2 1/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 | |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 | |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 | |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 | |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 | |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 | |

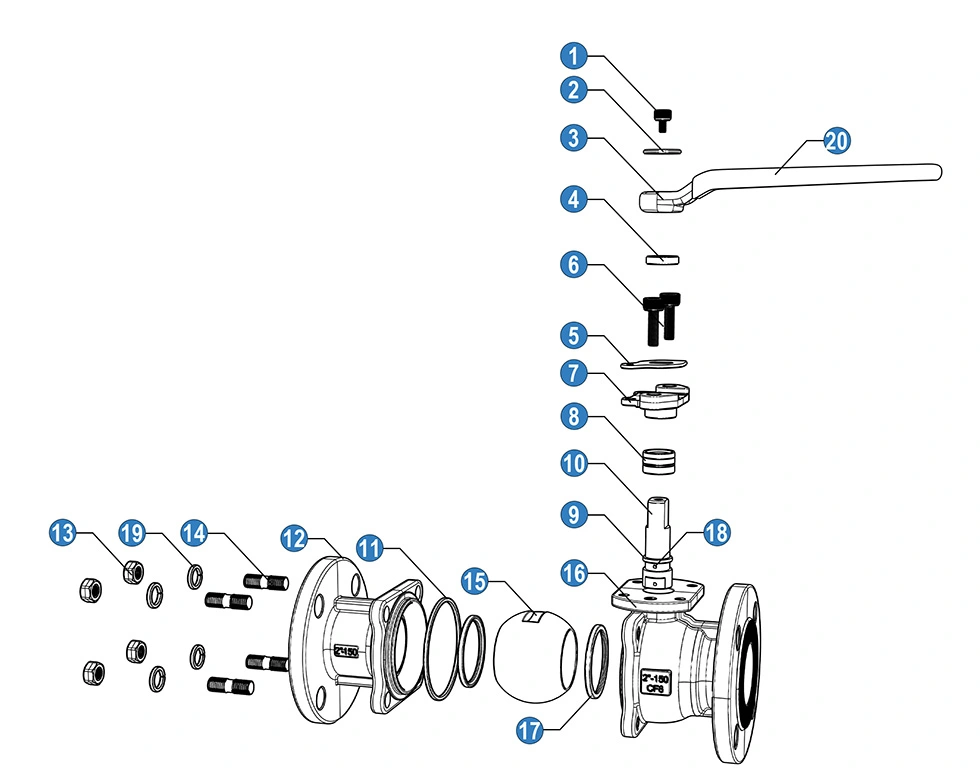

| Ora | jeneng | Bahan |
| 1 | Bolt | SS 304 |
| 2 | Tukang cuci | SS 304 |
| 3 | nangani | Cast Aluminium |
| 4 | ring penahan | SS |
| 5 | tembelan orientasi | SS 304 |
| 6 | Bolt | SS 304 |
| 7 | Kelenjar | SS 304 |
| 8 | Stem packing | PTFE |
| 9 | Ring gesekan | PTFE |
| 10 | Batang | SS 304 |
| 11 | Gasket | PTFE |
| 12 | Cap | SS 316 (CF8M) |
| 13 | Nut | SS 304 |
| 14 | Stud Bolt | SS 304 |
| 15 | bal | SS 316 |
| 16 | awak | SS 316(CF8M) |
| 17 | Kursi bal | RPTFE |
| 18 | Piranti antistatik. | SS 316 |
| 19 | Spring Washer | SS 304 |
| 20 | Handle Lengan | PVC |
Fitur Utama
Sambungan Pipa Flange Kelas 150
Konfigurasi mburi flanged RF nyedhiyakake sambungan bolted antarane katup lan pipa. Ukuran flange, susunan bolt-bolongan, jinis madhep lan dimensi sing gegandhengan kudu dicocogake karo flange pipa kawin sadurunge instalasi. ASME B16.5 kalebu flanges pipe lan fittings flanged ing NPS 1/2 liwat NPS 24 lan kalebu kelas 150 dimensi flange lan syarat meksa-suhu.

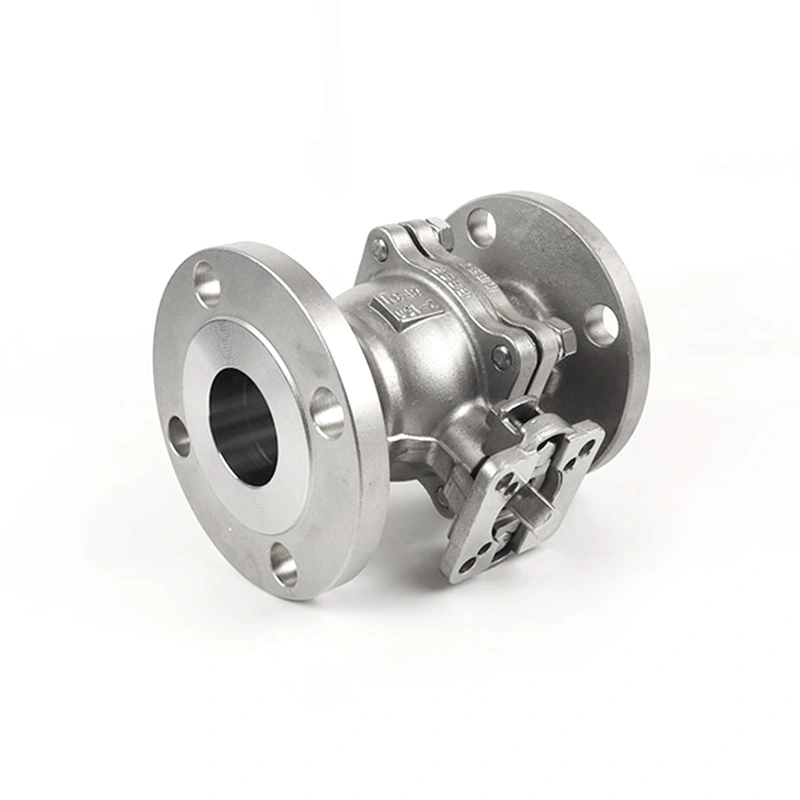

Pemasangan Aktuator ISO 5211
Antarmuka pemasangan aktuator dimaksudake kanggo otomatisasi part-turn. ISO 5211 nemtokake dimensi antarmuka lampiran lan dimensi komponen nyopir sing digunakake kanggo nyambungake aktuator sing kompatibel karo katup industri. Ukuran pemasangan lan output aktuator kudu dicenthang bebarengan karo torsi operasi katup.
Komponen Batesan Tekanan Stainless Steel
Spesifikasi utama nggunakake ASTM A351 CF8M (316) kanggo awak, ASTM A182 F316 kanggo bal lan batang, lan RPTFE kanggo kursi. Kombinasi materi iki bisa dianggep kanggo banyu, lenga, gas lan media liyane sing kompatibel ing ngendi bahan sing dipilih cocog karo kondisi kimia lan suhu sing dibutuhake.
Quarter-Aktifake / Pateni Operasi
Katup bal nggunakake mekanisme seprapat giliran kanggo mindhah antarane posisi mbukak lan ditutup. Iki utamané dimaksudaké kanggo layanan isolasi tinimbang throttling terus-terusan. Yen regulasi aliran dibutuhake, kesesuaian katup, kursi lan kahanan operasi kudu dievaluasi sadurunge dipilih.
Konstruksi Antistatik
Dhaptar materi kalebu piranti antistatik kanggo konfigurasi katup. Yen kinerja antistatik dibutuhake dening aplikasi, spesifikasi katup lengkap lan syarat tes sing ditrapake kudu dikonfirmasi karo dokumentasi pesenan.
Aplikasi Khas
Perawatan banyu:Cocog kanggo ngisolasi garis banyu sing kompatibel, peralatan proses lan skid perawatan ing ngendi sambungan flanged dibutuhake.
Sistem Minyak lan Gas:Ditrapake kanggo pipa lan peralatan lenga lan gas sing kompatibel nalika bahan katup, kelas tekanan lan konfigurasi sealing memenuhi syarat layanan.
Pangolahan kimia:Bisa digunakake kanggo ngisolasi cairan proses nalika awak, bal, batang, kursi lan bahan gasket cocog karo bahan kimia kanthi medium.
Peralatan Proses Industri:Antarmuka pemasangan aktuator ngidini katup digabung menyang skid otomatis, manifold lan peralatan sing mbutuhake kontrol mbukak / nutup remot.
Isolasi Umum Pipa:Cocog kanggo sistem pipa industri sing mbutuhake katup bal flanged Kelas 150 lan operasi mati manual utawa otomatis.
Pilihan Actuator
Pilihan aktuator kudu adhedhasar torsi operasi sing dibutuhake katup tinimbang ukuran pipa nominal mung. Ukuran katup, materi kursi, tekanan diferensial, medium, suhu lan frekuensi operasi kabeh bisa mengaruhi syarat torsi.
Kanggo aktuasi pneumatik, konfirmasi tekanan udara sing kasedhiya, torsi output aktuator, posisi gagal lan aksesoris kontrol. Kanggo aktuasi listrik, priksa torsi sing dibutuhake, sumber daya, siklus operasi lan syarat umpan balik. Antarmuka pemasangan ISO 5211 uga kudu cocog karo aktuator sing dipilih lan susunan kopling.
Pilihan lan Pertimbangan Instalasi
Sadurunge pesen, konfirmasi ukuran nominal, kelas tekanan Kelas 150, dimensi flange, madhep RF, tekanan operasi, suhu, medium lan bahan awak lan trim sing dibutuhake. Kanggo katup otomatis, nyedhiyakake jinis aktuator, torsi sing dibutuhake, antarmuka sing dipasang lan syarat kontrol.
Sadurunge instalasi, priksa pasuryan flange lan tutup tutup kanggo karusakan utawa kontaminasi. Selarasake flanges kawin kanthi bener lan kencengake baut kanthi merata nggunakake gasket sing cocog lan prosedur instalasi sing ditrapake. Aja meksa pipa menyang alignment liwat awak tutup.
Sawise instalasi aktuator, verifikasi arah rotasi lan mbukak / nutup watesan sadurunge nempatake katup menyang layanan. Aktuator abot utawa gearbox kudu didhukung kanthi cukup yen dibutuhake supaya beban eksternal sing berlebihan ora ditransfer menyang antarmuka pemasangan katup.
Pancegahan Panggunaan
Ngoperasikake katup ing watesan tekanan lan suhu sing ditemtokake. Nilai 285PSI ing tabel produk ngirim ora dianggep minangka meksa allowable universal kanggo saben ukuran lan suhu; rating meksa-suhu ditrapake kudu dikonfirmasi kanggo konfigurasi nyata.
Siram pipa sadurunge komisioning kanggo nyuda kemungkinan lebu mlebu ing tutup lan ngrusak papan utawa permukaan sing nutup.
Aja nggunakake tutup werni kanggo throttling terus-terusan kajaba aplikasi kasebut wis dievaluasi kanthi teknis kanggo kursi lan kondisi operasi sing dipilih.
Sadurunge pangopènan, isolasi lan depressurize pipa lan konfirmasi manawa katup kasebut aman kanggo dilayani. Kanggo katup otomatis, copot utawa isolasi daya aktuator utawa sumber kontrol kaya sing dibutuhake dening prosedur pangopènan sing ditrapake.
Inspeksi lan Dokumentasi Kualitas
Pemriksaan produksi bisa nutupi verifikasi materi, inspeksi dimensi, perakitan awak lan tes tekanan miturut syarat produk lan pesenan sing ditrapake. API 598 digunakake kanggo mriksa katup lan syarat testing, nalika ASME B16.34 alamat desain katup cocog, meksa-suhu lan syarat dimensi.
Kanggo proyek sing mbutuhake traceability, bahan bahan, spesifikasi katup, syarat tes lan konfigurasi aktuator kudu dikonfirmasi sadurunge produksi. Shangtai bisa mriksa gambar teknis lan informasi aplikasi nalika proyek mbutuhake katup lan konfigurasi otomatisasi.
