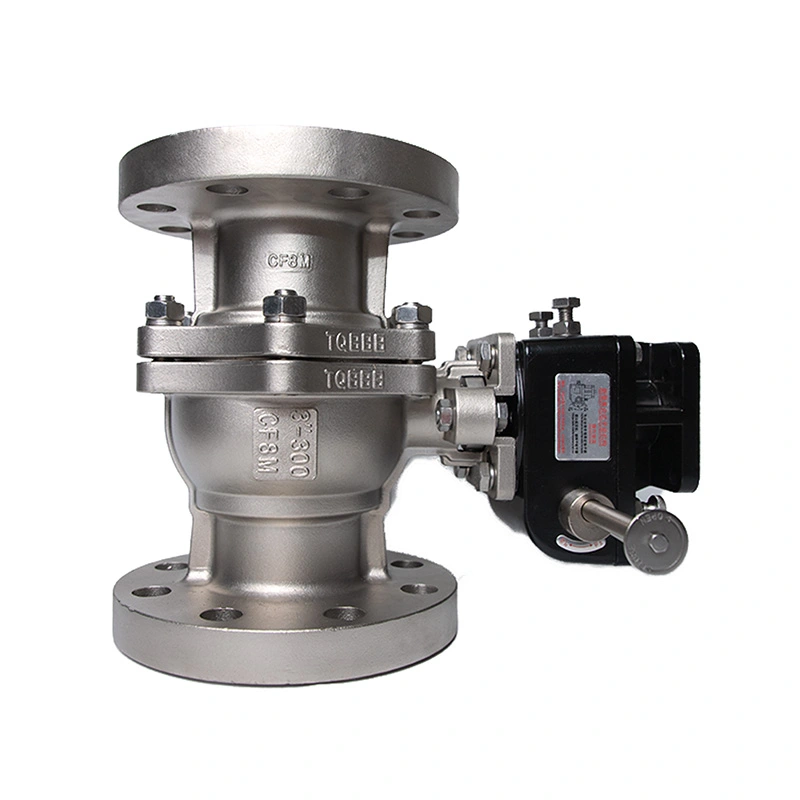

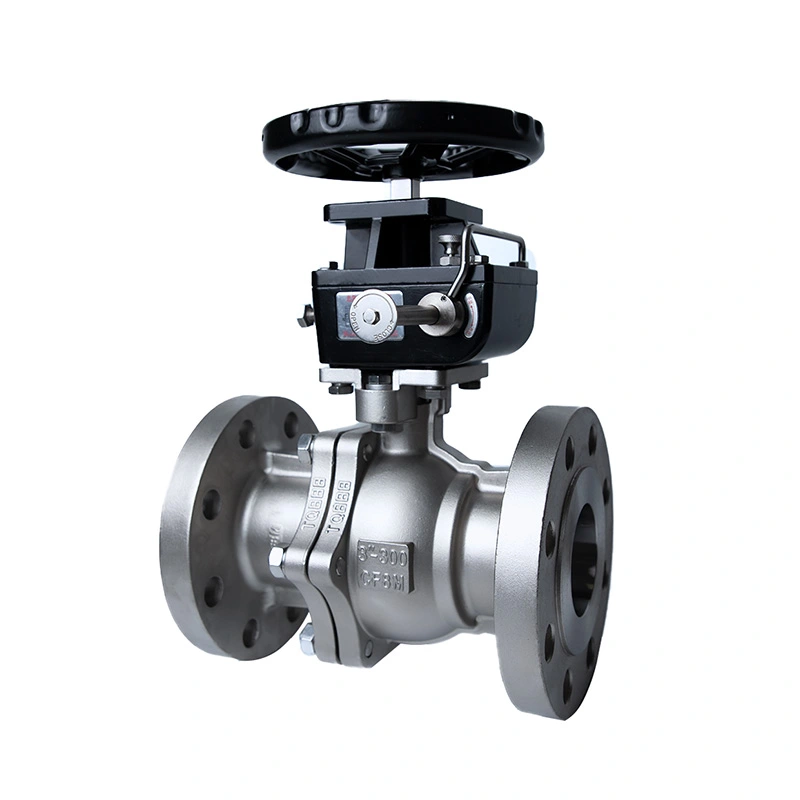

ANSI 300LB Flanged Ball Valve karo ISO 5211 Base kanggo Actuator

Katup Bola Flanged ANSI 300LB kanthi ISO 5211 Base for Actuator dikonfigurasi kanggo isolasi pipa industri ing ngendi katup flanged Kelas 300 lan operasi siap-aktuator dibutuhake. Batesan tekanan baja tahan karat lan komponen internal ditemtokake kanggo tekanan lan suhu sing kadhaptar, dene konfigurasi katup bisa dicocogake karo operasi manual, pneumatik, utawa listrik miturut aplikasi.

Shangtai ngasilake katup bal industri ing Wenzhou, Zhejiang, China, kanthi mesin, perakitan, tes tekanan, inspeksi, lan persiapan pungkasan sing ditindakake miturut syarat produk sing ditrapake. Kanggo pesenan proyek, dimensi katup, konfigurasi material, syarat aktuator, gambar, lan dokumentasi teknis bisa dikonfirmasi sadurunge produksi.

Dimensi Utama

Konstruksi Valve lan Pilihan Material

Katup kasebut nggunakake awak baja tahan karat kanthi konstruksi ASTM A351 CF8M (316), dene bal lan batang kasebut minangka ASTM A182 F316. Bahan kasebut nyedhiyakake konfigurasi stainless steel sing konsisten kanggo wates tekanan lan komponen wetted utama. Kursi RPTFE, sing kalebu PTFE kanthi ngisi 15%, dipilih kanggo sawetara operasi sing wis ditemtokake lan kudu dikonfirmasi marang medium lan suhu proses nyata sadurunge pesenan.

Badan Stainless Steel

Badan ASTM A351 CF8M (316) mbentuk struktur katup sing ngemot tekanan utama. Konstruksi baja tahan karat bisa dianggep kanggo media industri ing ngendi kompatibilitas materi lan ketahanan korosi minangka faktor pilihan sing penting.

316 Bal lan Batang

Bal lan gagang nggunakake materi ASTM A182 F316 miturut konfigurasi sing kadhaptar. Werni nyedhiyakake unsur kontrol aliran seprapat, nalika gagang mindhah torsi operasi saka gagang utawa aktuator menyang bal.

Kursi RPTFE

Jog RPTFE nyedhiyakake antarmuka sealing watara bal. Pilihan kursi kudu dicenthang ing medium, suhu operasi, tekanan, lan kondisi layanan sing dibutuhake amarga kompatibilitas kursi katup bisa beda-beda ing antarane cairan proses sing beda.

Kelas 300 Flanged Ball Valve Konfigurasi

Konfigurasi Kelas 300 dimaksudake kanggo sistem pipa sing mbutuhake kelas tekanan sing luwih dhuwur tinimbang Kelas 150. Tekanan maksimum sing kadhaptar yaiku 740PSI, nanging tekanan kerja sing diidini ora kudu ditemtokake saka kelas nominal. Kapabilitas tekanan nyata gumantung saka ukuran katup, bahan, suhu, lan rating suhu tekanan sing ditrapake.

Ujung flanged RF nyedhiyakake sambungan bolted kanggo flanges pipa sing cocog. Sajrone pemilihan, ukuran pipa nominal, dimensi flange, kelas tekanan, jinis madhep, susunan gasket, spesifikasi bolt, lan papan instalasi sing kasedhiya kabeh kudu dicenthang ing sistem pipa.

Pemasangan Aktuator ISO 5211

Katup Bola Flanged ANSI 300LB kanthi ISO 5211 Base for Actuator bisa dikonfigurasi kanggo operasi otomatis liwat antarmuka pemasangan ISO 5211. Aktuator kudu dipilih miturut torsi operasi katup lan kahanan layanan nyata tinimbang mung ukuran katup.

Aktuator pneumatik lan listrik bisa dianggep minangka kontrol on / off otomatis. Gumantung ing sistem kontrol, komponen tambahan kayata katup solenoid, switch watesan, piranti umpan balik posisi, utawa positioner bisa uga dibutuhake. Antarmuka pemasangan sing kasedhiya, torsi aktuator, sudut rotasi, sumber daya utawa udara, lan sinyal kontrol kudu dikonfirmasi sadurunge perakitan.

Operasi manual

Operasi manual bisa digunakake ing ngendi katup dioperasikake sacara lokal lan kontrol otomatis ora dibutuhake. Cara operasi kudu dipilih miturut ukuran katup, posisi instalasi, frekuensi operasi, lan torsi operasi sing dibutuhake.

Aktuasi pneumatik

Aktuasi pneumatik cocok kanggo sistem ing ngendi hawa kompres kasedhiya lan operasi seprapat kanthi cepet dibutuhake. Torsi aktuator kudu kalebu tunjangan sing cocog kanggo kondisi operasi katup lan gesekan kursi.

Aktuasi Listrik

Aktuasi listrik bisa digunakake nalika katup kudu digabungake menyang sistem kontrol listrik. Tegangan, siklus tugas, torsi, watesan lelungan, syarat umpan balik, lan kahanan lingkungan kudu dikonfirmasi nalika milih aktuator.

Proses Produksi

1. Konfirmasi Teknis

Sadurunge produksi, ukuran katup sing dibutuhake, rating Kelas 300, bahan awak lan trim, medium kerja, suhu, konfigurasi kursi, dimensi sambungan, metode operasi, lan syarat aktuator dideleng. Gambar lan spesifikasi teknis bisa dipriksa nalika katup minangka bagean saka proyek pipa utawa otomatisasi sing luwih gedhe.

2. Persiapan lan Inspeksi Bahan

Bahan sing mlebu lan komponen sing dituku dipriksa miturut syarat produksi lan inspeksi sing ditrapake. Identifikasi materi, dimensi, kondisi permukaan, lan dokumentasi materi pendukung bisa dideleng kanggo pesenan sing mbutuhake traceability.

3. Mesin CNC

Mesin CNC digunakake kanggo antarmuka awak tutup, permukaan flange, komponen bal lan batang, area sealing, bolongan bolt, lan fitur presisi liyane. Kontrol dimensi penting kanggo njaga keselarasan sing tepat ing antarane awak katup, sambungan pipa, lan komponen operasi.

4. Persiapan Komponen

Bal katup, permukaan sealing, batang, kursi, pengepakan, gasket, pengikat, lan komponen liyane disiapake sadurunge dipasang. Persyaratan finishing lan reresik lumahing gumantung saka materi lan aplikasi sing dituju.

5. Majelis lan Inspeksi ing Proses

Komponen internal dirakit miturut konfigurasi sing ditemtokake. Pemriksaan bisa kalebu keselarasan batang, gerakan bal, instalasi komponen sealing, dimensi flange, perakitan awak, lan dimensi antarmuka pemasangan aktuator.

6. Tekanan lan Pengujian Fungsional

Klep sing wis rampung ditindakake tes tekanan cangkang lan tes bocor jog. Fungsi operasi, kondisi sing gegandhengan karo torsi, tampilan, menehi tandha, lan item inspeksi liyane uga dicenthang sadurunge diluncurake.

7. Inspeksi Akhir lan Packaging

Pemriksaan pungkasan kalebu identifikasi produk, dokumen sing dibutuhake, kondisi katup, tutup pelindung, aksesoris, lan kemasan. Pasuryan flange lan permukaan sambungan liyane sing kapapar kudu direksa sajrone transportasi kanggo nyuda resiko nangani karusakan.

Aplikasi Khas

Perawatan Banyu lan Pipa Utilitas

Digunakake kanggo ngisolasi ing peralatan perawatan banyu, saluran pipa sarana, sistem pompa, lan aplikasi banyu industri sing gegandhengan nalika bahan sing dipilih cocog karo medium layanan.

Sistem Minyak lan Gas

Ditrapake kanggo isolasi pipa lan sambungan peralatan ing sistem minyak lan gas ing ngendi kelas tekanan, spesifikasi material, konfigurasi kursi, lan standar sing ditrapake cocog karo syarat proyek.

Pangolahan Kimia

Bisa ditemtokake kanggo media proses kimia sing kompatibel. Pemilihan bahan kudu nimbang komposisi kimia, konsentrasi, suhu, tekanan, lan efek potensial ing awak, bal, batang, lan kursi.

Sistem Daya lan Proses Industri

Sambungan flanged lan konfigurasi Kelas 300 nggawe katup iki cocog kanggo proses industri, sarana, lan pipa sistem daya sing dipilih ing ngendi sambungan pipa bolted lan isolasi seprapat giliran dibutuhake.

Pilihan lan Pertimbangan Instalasi

Milih katup kudu diwiwiti kanthi kondisi operasi nyata tinimbang ukuran pipa nominal mung. Informasi ing ngisor iki kudu dikonfirmasi sadurunge pesen:

Sedheng:Ngenali cairan kasebut lan priksa kompatibilitas karo awak, bal, batang, kursi, pengepakan, lan bahan gasket.

Tekanan lan Suhu:Konfirmasi tekanan operasi normal lan maksimum, sawetara suhu, fluktuasi tekanan, lan rating tekanan-suhu sing ditrapake.

Sambungan Flange:Cocokake ukuran flange katup, rating Kelas 300, madhep RF, susunan bolongan bolt, jinis gasket, lan dimensi flange pipa.

Konfigurasi Aliran lan Port:Konfirmasi manawa konstruksi port lengkap utawa port suda dibutuhake adhedhasar kapasitas aliran, penurunan tekanan, lan syarat pipa.

Aktuator:Kanggo katup otomatis, nyedhiyakake torsi operasi sing dibutuhake, jinis aktuator, sumber daya utawa udara, sinyal kontrol, lan syarat umpan balik.

Instalasi:Pipeline flanges kudu didadekake siji kanthi bener sadurunge bolting. Katup ora kudu dipeksa menyang posisi kanggo ngimbangi misalignment pipa, lan katup kudu tetep ing watesan tekanan lan suhu sing ditemtokake sajrone operasi.

Testing lan Dokumentasi

Inspeksi katup bisa kalebu tes tekanan cangkang, tes bocor jog, inspeksi dimensi, mriksa operasi, inspeksi visual, lan verifikasi tandha miturut syarat pesenan sing ditrapake. API 598 ditemtokake kanggo nguji lan mriksa katup iki.

Dokumentasi teknis bisa diwenehake miturut konfigurasi produk lan syarat proyek. Dokumen sing kasedhiya bisa uga kalebu lembar data produk, gambar dimensi, informasi materi, cathetan inspeksi, lan dokumentasi tes sing ditrapake.

FAQ

Q1: Apa ANSI 300LB Flanged Ball Valve karo ISO 5211 Base kanggo Actuator digunakake kanggo?

Katup Bola Flanged ANSI 300LB kanthi ISO 5211 Base for Actuator digunakake kanggo isolasi pipa industri lan kontrol cairan aktif / mati otomatis. Cocog kanggo aplikasi banyu, lenga, gas, kimia, sarana, lan proses industri sing kompatibel ing watesan tekanan, suhu, lan materi sing wis ditemtokake.

Q2: Apa Kelas 300 tegese katup bisa tansah operate ing 300 psi?

No. Kelas 300 minangka sebutan kelas tekanan tinimbang nilai tekanan tetep ing psi. Tekanan kerja sing diidini beda-beda gumantung karo bahan katup, ukuran, suhu operasi, lan rating suhu tekanan sing ditrapake.

Q3: Kepiye aktuator kudu dipilih?

Aktuator kudu dipilih miturut torsi operasi sing dibutuhake, kahanan layanan, frekuensi operasi, lan syarat kontrol. Kanggo aktuasi pneumatik utawa listrik, antarmuka pemasangan lan spesifikasi aktuator uga kudu dipriksa sadurunge dipasang.

Q4: Apa materi kursi sing diwenehake karo katup iki?

Konfigurasi sing kadhaptar nggunakake RPTFE (PTFE+15%fv) minangka bahan kursi. Konfigurasi jog utawa sealing liyane bisa uga dianggep nalika kondisi media utawa suhu sing beda mbutuhake materi sing beda.

Q5: Apa katup bisa diwenehake karo aktuator pneumatik utawa listrik?

ya wis. Katup bisa dikonfigurasi kanggo operasi manual utawa diwenehake karo aktuasi pneumatik utawa listrik sing kompatibel. Pilihan aktuator kudu dikonfirmasi miturut ukuran katup, torsi operasi, cara kontrol, lan syarat instalasi.

Q6: Informasi apa sing kudu diwenehake nalika njaluk kutipan?

Informasi sing migunani kalebu ukuran katup, kelas tekanan, medium, tekanan operasi, suhu, bahan awak, bahan kursi, syarat flange, metode operasi, spesifikasi aktuator, jumlah, lan gambar utawa standar teknis sing dibutuhake.

Q7: Apa gambar teknis lan dokumen materi bisa diwenehake?

ya wis. Gambar produk, informasi dimensi, rincian materi, cathetan inspeksi, lan dokumen teknis liyane sing ditrapake bisa diwenehake miturut konfigurasi katup lan syarat proyek.
