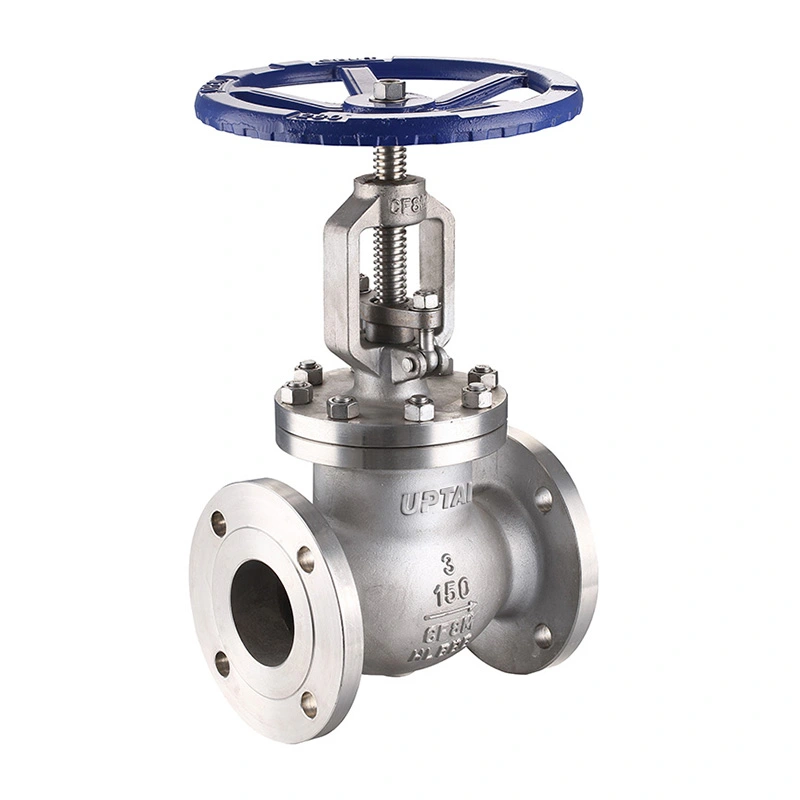

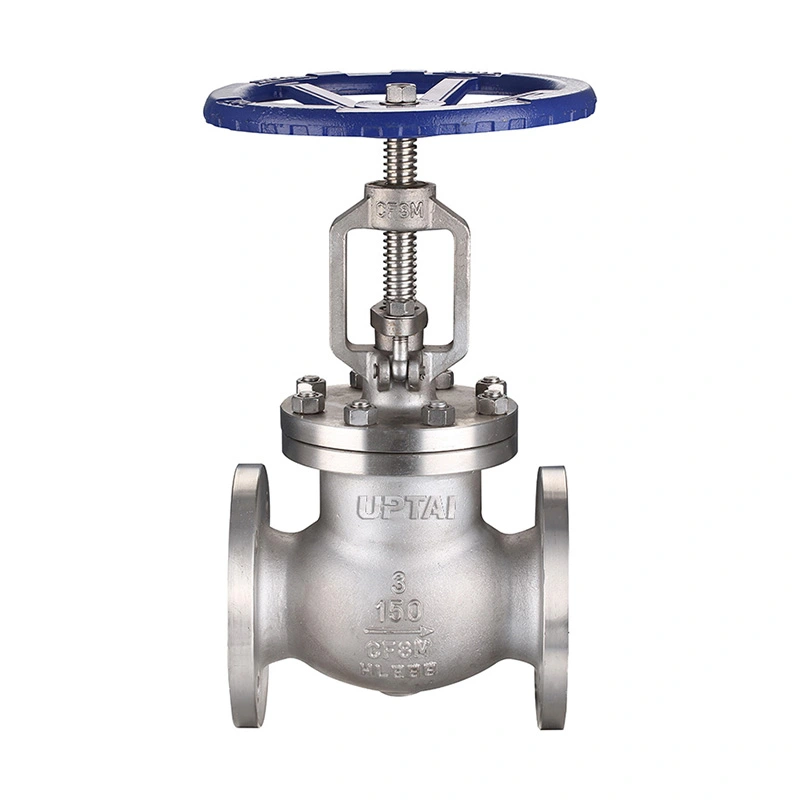

ANSI Standard Flange Globe Valve

Katup Globe Flanged Standar ANSI yaiku katup globe baja tahan karat Kelas 150 kanggo pipa industri ing ngendi regulasi aliran lan mateni dibutuhake. Cakram kasebut pindhah menyang lan adoh saka kursi kanggo ngganti area aliran, nggawe katup cocok kanggo aplikasi sing mbutuhake pangaturan aliran sing luwih dikontrol tinimbang katup isolasi sing prasaja.

Shangtai nyedhiyakake katup iki kanthi ujung flanged sing kompatibel karo RF lan operasi handwheel. Konfigurasi sing kasedhiya kalebu CF8 / CF8M awak lan bahan disk, F304 / F316 batang, lan pilihan kursi sing kadhaptar. Katup kasedhiya ing ukuran saka 2 "nganti 18" kanggo pipa industri lan peralatan proses.

Dimensi Utama

Desain katup

Disk lan Kursi

Cakram kasebut ngliwati sumbu katup lan nutup kursi kanggo mungkasi aliran. Mundhakaken disk nambahake aliran, nalika ngedhunake ngurangi utawa nutup wacana kasebut. Gerakan linear iki ngidini katup bisa digunakake kanggo layanan throttling lan mati.

Bahan Stainless Steel

Awak lan disk kasedhiya ing ASTM A351 CF8 utawa CF8M. Pilihan stem kalebu ASTM A182 F304 lan F316. Bahan kursi sing ditemtokake yaiku ASTM A182 F304 lan ASTM A351 CF8M kanthi Stellite 6. Kombinasi materi sing dipilih kudu cocog karo medium proses lan suhu operasi.

Operasi Handwheel

Roda tangan nyedhiyakake kontrol manual posisi disk. Katup bisa dibukak, ditutup utawa diatur menyang posisi penengah miturut syarat proses. Yen handwheel dadi angel kanggo operate, tutup kudu ora dipeksa.

Sambungan Flange

Katup nggunakake ujung flanged sing kompatibel karo RF kanggo sambungan menyang flanges pipa sing cocog. Standar sambungan sing ditemtokake yaiku ASME B16.5, nalika dimensi pasuryan-kanggo-pasuryan nderek syarat ASME B16.10 sing kadhaptar.

Instalasi flange ngidini katup dicopot saka pipa tanpa nglereni pipa. Sadurunge instalasi, priksa ukuran flange, kelas tekanan, gasket, bolting lan dimensi pasuryan-kanggo-pasuryan. Pipa kudu diselarasake kanthi bener kanggo nyegah beban mekanik sing berlebihan ing katup.

Tekanan lan Suhu

Katup kasebut ditemtokake minangka CL150 kanthi tekanan kerja maksimal 285 PSI. Rating tekanan-suhu beda-beda gumantung karo bahan lan suhu operasi, saéngga kondisi layanan sing nyata kudu dianggep nalika milih katup.

Kisaran suhu sing kadhaptar yaiku -29 ° C nganti + 120 ° C. Kursi lan komponen sealing liyane penting banget nalika katup digunakake ing cedhak watesan suhu.

Kanggo layanan uap, banyu panas, lenga, gas lan kimia, suhu medium, tekanan lan kompatibilitas materi kudu dicenthang ing konfigurasi katup sing dipilih.

Layanan NACE

Spesifikasi kasebut kalebu NACE MR0175 / ISO 15156. Ing endi katup dimaksudake kanggo aplikasi layanan asam, bahan bahan lan syarat NACE sing ditrapake kudu cocog karo kahanan layanan sing nyata.

Kanggo aplikasi kasebut, spesifikasi proyek uga bisa nemtokake syarat kanggo kondisi material, kekerasan, inspeksi lan dokumentasi pendukung.

Aplikasi

Steam lan Utility Lines:Digunakake kanggo imbuhan aliran lan mati-mati ing uap kompatibel, condensate lan pipa sarana.

Minyak lan Gas:Digunakake ing jalur proses lan sarana ing ngendi kontrol aliran manual utawa isolasi dibutuhake.

Sistem Petrokimia:Cocog kanggo lenga, gas lan cairan proses sing cocog karo throttling utawa mati.

Perawatan banyu:Digunakake ing proses lan pipa sarana kanggo ngontrol banyu lan media cair sing kompatibel.

Generasi daya:Ditrapake kanggo pipa tambahan lan sarana sing dipilih ing sawetara tekanan lan suhu sing ditemtokake.

Umum Industrial Piping:Digunakake ing peralatan proses, sistem pompa lan pipa liyane sing mbutuhake pangaturan aliran manual.

Pamilihan lan Instalasi

Pilihan katup diwiwiti kanthi ukuran pipa, kelas tekanan, medium, tekanan operasi lan suhu. Bahan awak, cakram, batang lan kursi banjur dipilih miturut kahanan layanan.

Kanggo aplikasi panggantos, ukuran tutup sing ana, dimensi flange, dawa adhep-adhepan lan pengaturan operasi kudu dibandhingake karo tutup anyar sadurunge pesenan.

Sajrone instalasi, njaga flange pasuryan resik lan nggunakake gasket lan bolting tartamtu. Sawise katup dipasang, priksa operasi handwheel lan konfirmasi manawa disk bisa ngliwati jarak lengkap tanpa resistensi sing ora normal.

Pengujian lan Inspeksi

Inspeksi Material

Bahan awak lan trim dicenthang miturut nilai lan informasi pesenan sing ditemtokake. Cathetan materi bisa diwenehake yen dibutuhake.

Inspeksi dimensi

Dimensi adhep-adhepan, dimensi flange lan dimensi mesin tombol liyane dicenthang miturut spesifikasi produk sing ditrapake.

Tes Tekanan lan Kursi

Tes cangkang lan kursi ditindakake miturut syarat inspeksi sing ditemtokake. Asil tes lan kritéria ditampa bisa didokumentasikan miturut syarat pesenan.

Pemriksaan pungkasan

Sadurunge dikirim, katup dipriksa kanggo kondisi awak, permukaan flange, operasi handwheel, tandha identifikasi lan perakitan sakabèhé.

Kemasan

Pasuryan flange lan permukaan sambungan liyane direksa sadurunge dikemas. Katup kasebut dikempalken miturut ukuran lan cara pengiriman kanggo nyuda risiko dampak lan kontaminasi sajrone transportasi.

Kemasan ekspor bisa kalebu karton, bahan protèktif lan kasus plywood miturut dimensi katup lan syarat transportasi. Tandha produk lan dokumen pengiriman bisa disiapake miturut pesenan.

FAQ

Q1: Apa sing digunakake ANSI Standard Flanged Globe Valve?

Katup Globe Flanged Standar ANSI digunakake kanggo ngatur lan mateni cairan sing kompatibel ing pipa industri. Desain disk-lan-jog ngidini wacana aliran diatur sak operasi, supaya cocok kanggo aplikasi ngendi kontrol aliran dibutuhake.

Q2: Apa prabédan antarane tutup globe lan tutup gapura?

Katup globe nggunakake disk sing pindhah menyang kursi lan umume digunakake kanggo throttling lan pangaturan aliran. Katup gerbang mindhah gerbang adoh saka jalur aliran lan umume digunakake kanggo ngisolasi tinimbang throttling terus-terusan.

Q3: Napa ujung flanged digunakake ing tutup iki?

Ujung flange nyedhiyakake sambungan bolted menyang pipa lan ngidini katup dicopot kanggo pangopènan tanpa nglereni pipa. Biasane digunakake ing sistem pipa industri ing ngendi dimensi flange standar dibutuhake.

Q4: Bahan apa sing kasedhiya?

Konfigurasi sing kadhaptar kalebu CF8 / CF8M kanggo awak lan disk, F304 / F316 kanggo gagang, lan pilihan materi kursi sing ditemtokake. Bahan liyane bisa dianggep miturut medium operasi lan suhu.

Q5: Apa tutup bisa digunakake kanggo uap?

Ya, yen konfigurasi tekanan, suhu lan materi ana ing watesan operasi sing ditemtokake. Bahan jog lan sealing kudu dipriksa kanggo kondisi uap sing nyata.

Q6: Informasi apa sing dibutuhake kanggo milih katup sing bener?

Informasi penting kalebu ukuran pipa, kelas tekanan, standar flange, medium, tekanan operasi, suhu, syarat material lan syarat NACE utawa proyek khusus.

Q7: Kepiye cara njaga katup?

Priksa roda tangan, gagang, area pengepakan, sambungan flange lan kondisi sealing sajrone pangopènan rutin. Yen kebocoran utawa resistensi operasi ora normal, isolasi lan depressurize pipa sadurunge mriksa.
