Carane Port Valve Ball Tiga Cara Ngapikake Kontrol Aliran ing Sistem Pipa Industri

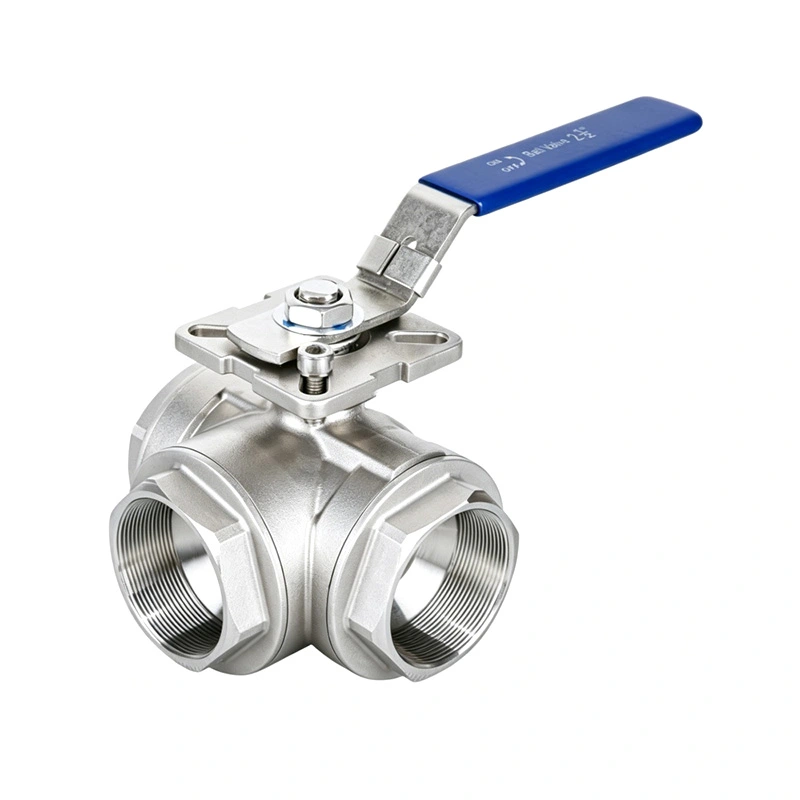

Shanghainyedhiyakake aTelung Way Ball Valve L Portdirancang kanggo ngoper aliran dipercaya ing sistem pipa industri. Kanthi awak telung potong, ujung las sing dawa, lan opsi konstruksi baja tahan karat, katup iki mbantu para insinyur ngatur rute cairan, nyederhanakake tata letak pipa, lan ngrancang pangopènan babagan kahanan operasi sing nuntut.

Katup bal telung arah kanthi konfigurasi L-port dirancang kanggo ngarahake cairan ing antarane rong cabang pipa sing disambungake. Sawijining werni machined khusus nggawe wacana L-shaped sing aligns karo bandar dipilih minangka nangani muter. Boten kados desain T-port, kang bisa nyambung sawetara bandar bebarengan gumantung konfigurasi sawijining, tutup L-port utamané digunakake kanggo pangalihan aliran lan pilihan sumber. Milih katup sing bener mbutuhake perhatian marang orientasi port, bahan awak, kompatibilitas kursi, rating suhu tekanan, lan standar sambungan. Pandhuan iki nerangake prinsip kerja, kaluwihan utama, aplikasi industri, lan pertimbangan tuku katup bal telung arah L-port, mbantu insinyur, tim pangopènan, lan para panuku industri nggawe keputusan sing tepat.

Daftar Isi

• Apa Port Katup Bola Tiga Cara L?
• Kepiye Cara Katup Bola Tiga Arah L-Port?
• L-Port vs T-Port: Apa Bedane?
• Apa Kaluwihan Utama?
• Ngendi Katup Bola L-Port Digunakake?
• Cara Milih Katup Tengen
• Spesifikasi Teknis kanggo Ditinjau
• Rekomendasi Instalasi lan Pangopènan
• Pitakonan sing Sering Ditakoni
• Kesimpulan: Nggawe Keputusan Kontrol Aliran Tengen

Apa Port Katup Bola Tiga Cara L?

Katup bal telung arah yaiku piranti kontrol aliran mekanik kanthi telung port lan bal sing muter ing awak. Wacana internal nemtokake port komunikasi nalika katup dioperasikake. Ing konfigurasi L-port, perangan kasebut meh padha karo huruf L, saéngga katup bisa ngarahake cairan ing antarane sambungan sing dipilih.

Contone, pipa bisa duwe siji sambungan umum lan loro outlet alternatif. Katup bisa ngarahake cairan sing mlebu menyang stopkontak pisanan utawa ngalih menyang stopkontak kaloro, gumantung saka saluran internal lan posisi nangani. Cabang sing ora digunakake diisolasi ing posisi operasi sing dituju nalika desain katup ndhukung pengaturan kasebut.

Produk Shangtai nggabungake prinsip rute aliran iki kanthi awak telung potongan lan ujung las sing dawa. Dawane weld-end tambahan nyedhiyakake ruang kerja kanggo instalasi pipa lan bisa migunani ing tata letak pipa terisolasi utawa dikubur ing ngendi desain sing ditemtokake mbutuhake reresik ekstra.

Pertimbangan konstruksi umum kalebu:

• Badan katup:Baja tahan karat utawa bahan khusus liyane sing dipilih miturut aplikasi.
• Bal lan batang:Komponen sing tanggung jawab kanggo ngarahake aliran lan ngirimake torsi operasi.
• Kursi lan segel:Bagéan sing ndhukung kinerja sealing ing kondisi layanan tartamtu.
• Sambungan:Butt-weld, threaded, utawa konfigurasi liyane gumantung model sing dipilih.
• Mekanisme operasi:Gagang manual utawa aktuator sing kompatibel, yen kasedhiya.

Konfigurasi pungkasan kudu tansah dipriksa karo gambar lan dokumentasi teknis sing disetujoni pabrikan.

Kepiye Cara Katup Bola Tiga Arah L-Port?

Katup beroperasi kanthi muter bal khusus sing dilatih ing awak katup. Nalika wacana werni selaras karo rong bandar sing dipilih, cairan bisa lelungan ing antarane sambungan kasebut. Ngganti orientasi werni ngganti path aliran kasedhiya.

Ing susunan pangalihan sing khas, urutan operasi kalebu kahanan ing ngisor iki:

1. Posisi aliran pisanan:Port umum nyambung menyang siji cabang sing dipilih, ngidini cairan ngetutake rute pisanan.
2. Operasi ganti:Operator muter gagang miturut instruksi operasi pabrikan.
3. Posisi aliran kapindho:Bagian internal sejajar karo cabang alternatif, ngarahake cairan kasebut.
4. Posisi isolasi, yen dirancang:Konfigurasi L-port tartamtu nyedhiyakake posisi sing ngalangi kabeh telung port. Kapabilitas iki kudu diverifikasi kanggo katup khusus.

Nomer port, orientasi gagang, sudut rotasi, lan posisi mandheg sing kasedhiya beda-beda ing antarane desain. Mulane, operator kudu tau nganggep yen arah gagang tartamtu tansah cocog karo path aliran padha.

Sadurunge commissioning, deleng diagram aliran katup lan konfirmasi sambungan sing dituju ing saben posisi operasi sing diidini. Iki penting banget ing sistem otomatis, ing ngendi urutan aktuator sing salah bisa ngganggu produksi utawa ngirim cairan menyang tujuan sing ora disengaja.

L-Port vs T-Port: Apa Bedane?

Senajan loro designs nggunakake telung bandar, peranganing werni internal ngawula macem-macem tujuan. Milih antarane wong-wong mau gumantung utamané ing apa sistem kudu ngalih aliran antarane cabang utawa nyambung sawetara dalan kanggo nyawiji lan distribusi.

Tabel kasebut nggambarake prinsip desain umum tinimbang njamin urutan operasi saben katup. Produsen bisa uga nawakake macem-macem pengaturan bal, konfigurasi kursi, lan posisi mandheg.

Kanggo aplikasi ing ngendi rong sumber cairan kudu tetep kapisah, desain L-port bisa uga cocog yen diagram aliran sing disetujoni konfirmasi isolasi sing dibutuhake. Yen komunikasi simultaneous antarane sawetara bandar perlu, desain T-port bisa luwih cocok.

Kanggo latar mburi tambahan, deleng informasi produk katup bal telung arah L-port pabrikan sadurunge ngrampungake pilihan.

Apa Kaluwihan Utama?

1. Routing Aliran Fleksibel

Katup L-port ngidini operator ngalih ing antarane cabang pipa sing ditunjuk tanpa masang katup sing kapisah ing saben titik ganti. Iki bisa nyederhanakake pengaturan peralatan sing digunakake kanggo transfer cairan, pilihan sumber, lan rute proses.

2. Desain Pipa Efisien Ruang

Nggabungake pirang-pirang sambungan aliran ing siji awak tutup bisa nyuda jumlah komponen individu sing dibutuhake ing instalasi sing cocog. Komponen sing luwih sithik bisa uga tegese luwih sithik titik sambungan sing mbutuhake pamriksa, sanajan desain sistem sakabèhé nemtokake tabungan sing nyata.

3. Pilihan Bahan Stainless Steel

Konstruksi baja tahan karat bisa nyedhiyakake ketahanan korosi sing migunani ing lingkungan industri sing kompatibel. Kelas sing cocog gumantung saka medium proses, konsentrasi klorida, bahan kimia pembersih, suhu, lan kahanan layanan liyane. Pilihan material kudu adhedhasar kompatibilitas sing wis diverifikasi tinimbang asumsi yen kabeh baja tahan karat nindakake identik.

4. Akses Pangopènan Liwat Konstruksi Tiga Potong

Awak telung potongan bisa nggawe inspeksi internal lan layanan luwih trep amarga katup bisa dibongkar miturut prosedur pabrikan. Sawise pipa wis diisolasi, depressurized, lemes, lan digawe aman, personel pangopènan qualified bisa mriksa komponen serviceable lan ngganti kursi utawa segel kompatibel yen perlu.

5. Extended Butt-Weld Ends kanggo Instalasi tartamtu

Ends butt-weld sing diperluas bisa nyedhiyakake reresik tambahan sajrone welding pipa, utamane ing tata letak sing nglibatake insulasi utawa pipa sing dikubur. Instalasi sing bener tetep penting: prosedur welding kudu ngontrol input panas supaya ora ngrusak kursi, segel, utawa komponen internal sensitif suhu liyane.

Ngendi Katup Bola L-Port Digunakake?

Kemampuan kanggo ngarahake aliran ndadekake konfigurasi katup iki migunani ing sawetara sektor industri. Kesesuaian kasebut gumantung saka medium proses, tekanan, suhu, pengaturan sambungan, lan kinerja mati sing dibutuhake.

• Pangolahan Petrokimia:Ngalih aliran proses sing kompatibel antarane cabang pipa sing ditunjuk.
• Sistem minyak lan gas:Milih rute aliran alternatif ing aplikasi ing ngendi rating tekanan katup lan kompatibilitas materi cocog.
• Sistem energi termal:Ngalihake cairan sing cocog ing antarane sirkuit proses utawa sambungan peralatan.
• Pangolahan banyu:Ngoper mili banyu ing antarane garis perawatan sing dipilih utawa cabang sistem.
• Peralatan industri:Ngganti rute pasokan cairan kanggo ndhukung mode operasi utawa pangopènan sing beda.

Contone, instalasi banyu-perawatan bisa nggunakake tutup L-port kanggo milih antarane rong rute aliran ditetepake. Sajrone desain sistem, insinyur kudu verifikasi peta port, negara isolasi sing dituju, lan akibat saka ngganti jalur aliran sadurunge nglebokake katup kasebut.

Ora saben katup bal telung arah cocok kanggo saben kondisi cairan utawa operasi. Partikel abrasif, media kenthel, bahan kimia korosif, tekanan diferensial dhuwur, lan suhu sing luwih dhuwur bisa mengaruhi umur kursi lan kinerja sealing. Katup kudu dipilih kanggo layanan nyata tinimbang jeneng industri mung.

Cara Milih Katup Tengen

Tuku katup werni telung arah mbutuhake luwih saka sing cocog karo diameter pipa nominal. Proses pilihan sing dipercaya kudu diwiwiti kanthi fungsi aliran sing dibutuhake lan terus liwat kompatibilitas materi, peringkat mekanik, dimensi instalasi, lan syarat pangopènan.

1. Netepake Pola Aliran sing Dibutuhake

Ngenali port umum, cabang alternatif, lan saben posisi operasi sing dibutuhake. Entuk diagram aliran pabrikan kanggo verifikasi port sing disambungake lan sing diisolasi ing saben posisi.

2. Konfirmasi Keperluan Tekanan lan Suhu

Priksa tekanan operasi sing dirating ing suhu layanan sing nyata. Rating tekanan bisa diganti kanthi suhu lan pilihan materi, saengga nilai tekanan maksimal ora bisa dianggep kanthi bebas saka kahanan sing ditemtokake.

3. Pilih Body Compatible lan Bahan Sealing

Bandingake medium proses karo awak sing diusulake, bal, batang, kursi, lan bahan segel. Kursi basis PTFE lan varian PTFE sing dikuatake duwe karakteristik mekanik lan termal sing beda. Kompatibilitas kimia lan jangkoan layanan sing diidini pabrikan kudu dikonfirmasi kanggo saben aplikasi.

4. Priksa Standar Sambungan

Verifikasi jinis sambungan sing ditemtokake, dimensi, lan standar sing ditrapake. Kanggo instalasi butt-weld, deleng persiapan pungkasan lan gambar dimensi. Sambungan Utas lan gandheng ora bisa diijolake tanpa susunan pipa sing dirancang kanthi tepat.

5. Temtokake Operasi Manual utawa Otomatis

Gagang manual bisa uga cukup kanggo owah-owahan rute. Yen perlu ngoper utawa remot kontrol, takon apa aktuator pneumatik utawa listrik sing kompatibel kasedhiya. Konfirmasi torsi operasi, lelungan sing dibutuhake, umpan balik posisi, lan respon sing dikarepake sajrone gagal pasokan listrik utawa udara.

6. Evaluasi Kabutuhan Inspeksi lan Dokumentasi

Kanggo layanan kritis, njlentrehake identifikasi materi, dokumentasi tes-tekanan, inspeksi dimensi, traceability, lan syarat acceptance khusus proyek. Cathetan kasebut mbantu tim tuku lan insinyur kanggo verifikasi manawa katup sing diwenehake cocog karo spesifikasi sing disetujoni.

Spesifikasi Teknis kanggo Ditinjau

informasi produk Shangtai kang diterbitake menehi titik wiwitan migunani kanggo ngevaluasi katup bal telung arah L-port karo awak telung Piece lan ends butt-weld lengkap. Nilai sing kadhaptar ing ngisor iki nggambarake konfigurasi produk sing dirujuk lan kudu dikonfirmasi karo kutipan lan lembar data sing disetujoni sadurunge tuku.

Iki tokoh ora ratings universal kanggo kabeh katup L-port. Kaca produk uga mbahas bahan alternatif lan konfigurasi sealing. Para panuku kudu njaluk gambar teknis paling anyar lan konfirmasi tertulis saka amplop tekanan-suhu, rincian sambungan, lan komposisi materi kanggo pesenan.

Rekomendasi Instalasi lan Pangopènan

Instalasi sing bener lan pangopènan sing direncanakake mbantu njaga kinerja katup lan nyuda downtime sing bisa dihindari. Praktek ing ngisor iki migunani kanggo tim teknik, komisioning, lan pangopènan.

• Priksa sadurunge instalasi:Priksa awak tutup, weld ends, mekanisme operasi, lan kemasan protèktif kanggo karusakan utawa kontaminasi.
• Priksa arah aliran:Bandingake noto port nyata karo diagram piping disetujoni sadurunge nyambungake tutup.
• Gunakake prosedur welding sing cocog:Kanggo desain butt-weld, tindakake prosedur qualified lan kontrol input panas sesuai karo pandhuan pabrik.
• Tes urutan operasi:Yen aman lan cocok, verifikasi posisi gagang lan indikasi jalur aliran sadurunge ngenalake media proses.
• Nyegah pangopènan sing ora aman:Isolasi katup, nyuda tekanan, saluran konten sing mbebayani, lan tindakake prosedur lockout lan safety situs sadurunge dibongkar.
• Priksa kursi lan segel:Priksa nyandhang, karusakan kimia, bocor, lan kangelan operasi ing interval cocok kanggo layanan.
• Simpen cathetan teknis:Dokumen inspeksi, panggantos, asil tes, lan owah-owahan ing kahanan operasi.

Katup bal umume dimaksudake kanggo layanan on-off lan rute aliran, ora terus-terusan throttling kajaba pabrikan nyetujoni tugas kasebut. Ngoperasikake katup ing posisi mbukak sebagian sing ora cocog bisa nambah turbulensi, erosi, utawa karusakan kursi ing kahanan tartamtu.

Pitakonan sing Sering Ditakoni

1. Apa fungsi utama Port Tiga Way Ball Valve L?

Fungsi utamane yaiku ngarahake cairan ing antarane cabang pipa sing dipilih. Wacana L-shaped nang werni nyambung bandar ditetepake miturut orientasi katup kang. Diagram aliran sing disetujoni kudu dikonsultasi kanggo ngonfirmasi urutan operasi sing tepat lan kemampuan isolasi.

2. Apa prabédan antarane L-port lan tutup werni T-port?

Desain L-port utamané digunakake kanggo ngoper aliran utawa pangalihan antarane bandar sing dipilih. Desain T-port nawakake pola sambungan tambahan lan ngidini kabeh telung port bisa komunikasi bebarengan. Pilihan sing bener gumantung ing fungsi proses sing dibutuhake lan konfigurasi port pabrikan.

3. Bisa L-port telung arah werni tutup rampung mati aliran?

Sawetara desain L-port kalebu posisi kabeh-port-ditutup, nalika wong duwe pengaturan operasi beda. Isolasi lengkap kudu dikonfirmasi saka diagram aliran katup khusus lan spesifikasi sealing. Yen isolasi penting kanggo safety, verifikasi kinerja bocor sing dibutuhake lan apa peralatan isolasi tambahan dibutuhake.

4. Kang bahan cocok kanggo tutup werni L-port?

Pilihan materi gumantung saka cairan, paparan korosi, tekanan, suhu, lan syarat reresik. Gelar baja tahan karat kayata 304 utawa 316 bisa uga cocog karo akeh aplikasi, dene kursi adhedhasar PTFE utawa dikuatake bisa uga cocog kanggo layanan tartamtu. Kombinasi bahan wetted lengkap kudu dipriksa kompatibilitas.

5. Informasi apa sing dibutuhake kanggo njaluk kutipan?

Nyedhiyakake ukuran katup nominal, pengaturan port sing dibutuhake, jinis sambungan, kondisi tekanan lan suhu, medium proses, bahan sing disenengi, jumlah, lan cara operasi. Gambar pipa, urutan aliran sing dibutuhake, lan syarat inspeksi khusus proyek bisa mbantu supplier konfirmasi konfigurasi sing cocog.

6. Apa nimbang tutup telung Piece karo lengkap butt-las ends?

Konstruksi telung potongan bisa nyederhanakake akses menyang komponen internal sing bisa digunakake, miturut prosedur pangopènan pabrikan. Ends butt-weld sing diperluas bisa nyedhiyakake reresik tambahan kanggo welding lan bisa uga cocog karo pengaturan pipa sing diisolasi utawa dikubur. Ukuran lan cara instalasi kudu dicenthang sadurunge pesenan.

Kesimpulan: Nggawe Keputusan Kontrol Aliran Tengen

Katup bal telung arah kanthi jalur L-port bisa nyedhiyakake solusi praktis kanggo ngoper cairan ing antarane cabang pipa sing ditunjuk. Efektivitas gumantung saka milih pengaturan port sing bener, verifikasi watesan tekanan lan suhu, milih bahan sing cocog, lan mesthekake yen posisi operasi katup cocog karo syarat proses. Rincian konstruksi kayata awak telung potongan lan ujung bokong sing dawa uga bisa mengaruhi perencanaan instalasi lan pangopènan jangka panjang.

Shanghai nawakake informasi produk lan opsi konfigurasi kanggo ndhukung pilihan katup industri. Yen sampeyan mbandhingake desain L-port, ngrancang sistem pipa anyar, utawa ngganti katup sing wis ana, deleng spesifikasi Three Way Ball Valve L Port lan nyiapake syarat operasi sadurunge nggawe pesenan. Hubungi tim kita kanggo ngrembug aplikasi sampeyan, konfirmasi rincian teknis, lan njaluk kutipan sing cocog. Manggahubungi kitadina iki kanggo njelajah solusi katup sing cocog karo kabutuhan kontrol aliran industri.
