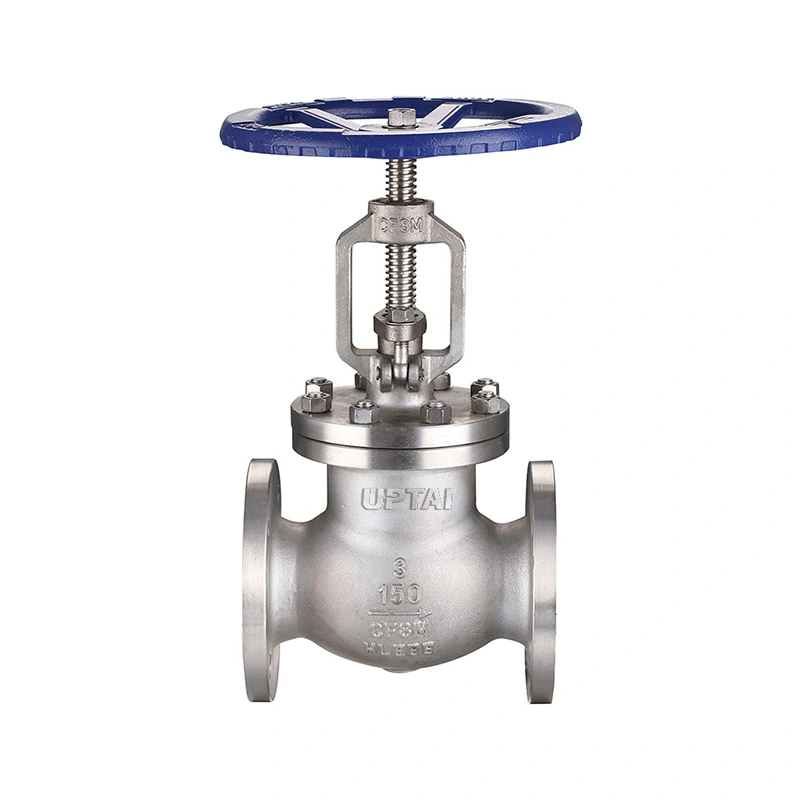

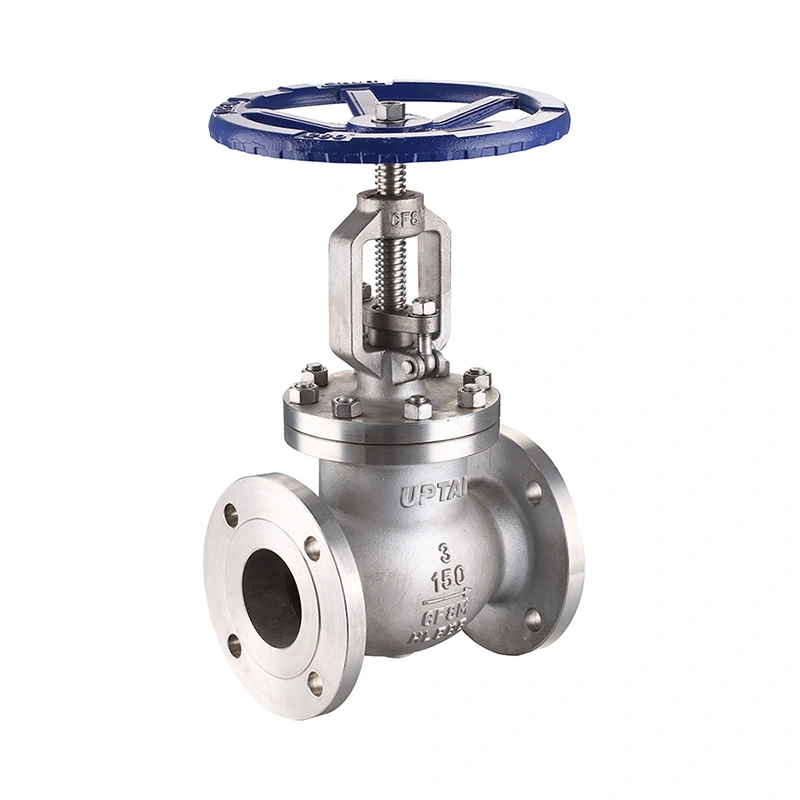

Klas 150 Forged Stainless Steel Flange Globe Valve

Katup Globe Flange Stainless Steel Kelas 150 minangka katup globe baja tahan karat palsu kanggo pipa industri lan peralatan proses. Iki nggunakake disc linear-obah kanggo shut-off lan regulasi aliran, karo RF-kompatibel flanged ends lan operasi handwheel. Katup kasedhiya ing ukuran 1/2 "nganti 2" kanthi pilihan materi F304 lan F316.

Bahan awak, cakram, batang lan kursi sing palsu bisa dipilih miturut medium kerja, tekanan lan suhu. Spesifikasi katup uga kalebu syarat NACE MR0175 / ISO 15156 kanggo kahanan layanan sing ditrapake.

Dimensi Utama

Kahanan Konstruksi lan Layanan

Awak tutup digawe saka ASTM A182 F304 utawa F316 palsu stainless steel. Disk obah ing sumbu katup lan nutup ing kursi. Nguripake handwheel ngganti posisi disk, ngidini katup bisa digunakake kanggo nyetel aliran mati utawa kontrol.

Disk kasedhiya ing ASTM A182 F304 utawa ASTM A182 F316 kanthi pilihan STL#6 kaya sing kadhaptar ing spesifikasi. Batang lan kursi kasedhiya ing F304 utawa F316. Pilihan material kudu nganggep cairan proses, konsentrasi, suhu operasi lan kondisi karat.

Katup kasebut dirating CL150 kanthi tekanan kerja maksimal 285 PSI. Kisaran suhu sing ditemtokake yaiku -29 ℃ + 425 ℃. Tekanan sing diidini nyata kudu dipriksa marang rating suhu tekanan sing ditrapake ing suhu operasi.

Sambungan lan Aplikasi Flange

Kelas 150 Forged Stainless Steel Flanged Globe Valve nggunakake ujung flanged sing kompatibel karo RF karo ASME B16.5 sing ditemtokake kanggo standar sambungan. Sambungan flanged ngidini tutup kanggo bolted menyang flange pipeline cocog lan dibusak nalika pengawasan utawa pangopènan dibutuhake.

Sadurunge instalasi, priksa ukuran flange, kelas tekanan, gasket, bolting lan dimensi pasuryan-kanggo-pasuryan. Pipa kudu diselarasake kanthi bener kanggo nyegah beban mekanik sing gedhe banget ing sambungan katup.

Katup bisa digunakake ing lenga lan gas, petrokimia, pangolahan kimia, keperluan industri lan sistem pipa liyane ing ngendi konstruksi stainless steel lan kontrol aliran manual dibutuhake. Media sing cocog bisa uga kalebu banyu, uap, hawa, lenga lan cairan proses sing kompatibel ing watesan tekanan, suhu lan materi sing ditemtokake.

Katup globe biasane duwe penurunan tekanan sing luwih dhuwur tinimbang katup isolasi langsung amarga jalur aliran internal. Ing ngendi katup bakal digunakake kanggo regulasi aliran sing terus-terusan, tingkat aliran sing dibutuhake, penurunan tekanan lan frekuensi operasi kudu dianggep nalika ukuran.

Pilihan, Testing lan FAQ

Nalika pesenan, nyedhiyakake ukuran katup, kelas tekanan, standar flange, medium, tekanan operasi, suhu, awak lan bahan potong, jumlah lan syarat inspeksi utawa dokumentasi khusus. Kanggo aplikasi panggantos, gambar katup ana, informasi nameplate utawa pasuryan-kanggo-pasuryan dimensi bisa digunakake kanggo konfirmasi konfigurasi.

Spesifikasi kasebut nampilake API 602 kanggo desain lan manufaktur, ASME B16.10 kanggo dimensi pasuryan, ASME B16.34 kanggo rating suhu tekanan lan API 598 kanggo tes lan inspeksi. Inspeksi bisa kalebu verifikasi materi, mriksa dimensi, tes cangkang, tes bocor jog lan inspeksi operasi pungkasan miturut syarat sing ditrapake.

Shangtai ngasilake katup industri ing Wenzhou, Zhejiang, China. Produksi kalebu mesin, perakitan, tes lan inspeksi, kanthi dokumentasi produk kasedhiya miturut syarat pesenan.

1. Apa tutup globe stainless steel palsu digunakake kanggo?

Katup globe stainless steel palsu digunakake kanggo regulasi mati lan aliran manual. Gerakan linear disk ngidini bukaan diatur miturut kondisi aliran sing dibutuhake.

2. Apa prabédan antarane tutup globe lan tutup gapura?

Katup globe nggunakake disk sing pindhah menyang kursi lan cocok kanggo regulasi mati lan aliran. Katup gerbang nggunakake gerbang sing obah vertikal lan umume digunakake kanggo layanan isolasi nalika mbukak utawa ditutup kanthi lengkap.

3. Apa bahan F304 lan F316 bisa dipilih?

ya wis. Spesifikasi kasebut nampilake opsi ASTM A182 F304 lan F316 kanggo awak, batang lan kursi. Bahan sing cocog kudu dipilih miturut kondisi medium, suhu lan karat.

4. Informasi apa sing dibutuhake kanggo pilihan katup?

Informasi utama kalebu ukuran katup, kelas tekanan, standar flange, medium, tekanan operasi, suhu, syarat material lan syarat NACE utawa inspeksi. Gambar sing ana uga bisa diwenehake kanggo konfirmasi katup panggantos.

5. Apa bahan liyane bisa diwenehake?

ya wis. Bahan liyane kasedhiya ing panyuwunan. Kombinasi materi sing dibutuhake kudu dikonfirmasi miturut medium layanan, kondisi operasi lan spesifikasi proyek sing ditrapake.

6. Apa fungsi sambungan flanged?

Sambungan flanged ngidini katup bisa bolted kanggo flanges pipeline cocog. Iki uga ngidini katup dicopot saka pipa kanggo inspeksi utawa pangopènan tanpa nglereni pipa.

7. Apa sing Kelas 150 Forged Stainless Steel Flange Globe Valve?

Iki nggabungake awak tutup stainless steel palsu kanthi ujung flanged Kelas 150 lan mekanisme cakram globe-valve. Iki ditrapake kanggo cairan industri sing kompatibel ing watesan tekanan, suhu lan materi sing ditemtokake.
